在机电产品测试中如何用横河IS8000同步显示电信号波形和高速视频？

今天向大家介绍摄像机在机电产品测试中的应用。听起来让人好奇，摄像机能用来干什么？其实，它相当于让测试多了一双“眼睛”，帮用户记录被测设备的状态。

科瑞杰工程师对机电产品的电信号和电功率进行测试和评估时，通常会用到示波器和功率分析仪等设备对电参数进行测量和分析。而被测产品的性能除了电气特性之外，还包括很多其他特性，比如燃烧，切割，振动，扭矩转速，焊接质量等等。

很多时候，电气特性与这些非电气特性会有着直接或者间接的关联。通过深入分析这些关联，能够帮助工程师找到解决问题的好方法。

高速摄像机在机器人焊接测试中的应用就是很好的例子。

机器人焊接测试应用

机器人焊接测试需要使用高速摄像机对焊接过程进行高速拍摄，同时还要使用示波记录仪对整个测试过程的电压、电流和IO控制信号进行记录。通过慢动作回放焊接过程，很容易发现焊接中存在的与设计不一致的问题。那么解决它就需要将出现问题那一时刻对应的电压电流波形以及控制信号波形，与视频图像同步起来，这样就可以比较容易地发现问题出现在什么地方。

要实现这样的测试方案，有两点非常关键。

首先是高速相机与示波记录仪的同步。因为焊接过程中的问题持续时间可能非常短，虽然高速摄像机能够捕捉到问题，但是如果与记录的电信号有较大时间延迟的话，会对分析问题造成困难。

另外，需要有相应的分析工具能够同步显示电信号波形和高速视频，使工程师方便直观地找到波形和图像的关联并进行分析。

很多使用（高速）摄像机的应用都有类似的需求。

摄像机与电信号同步的解决方案

横河公司2021年推出的IS8000集成测试平台就具有这样的同步功能。IS8000除了能将DL950示波记录仪和WT5000功率分析仪等横河设备进行同步测量之外，还有一个高速摄像机同步的选件功能（/FS1），支持第三方的高速摄像机图像同步，可以将高速摄像机图像与相关的电流、电压和控制信号同步，慢动作回放，实现设计和结果之间的可视化。

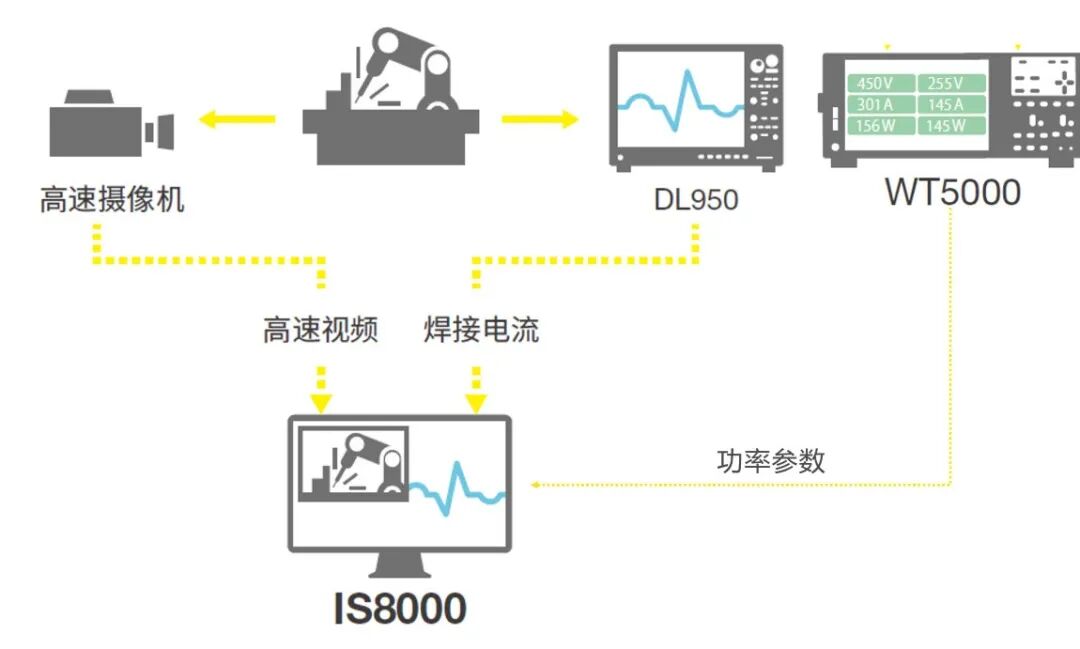

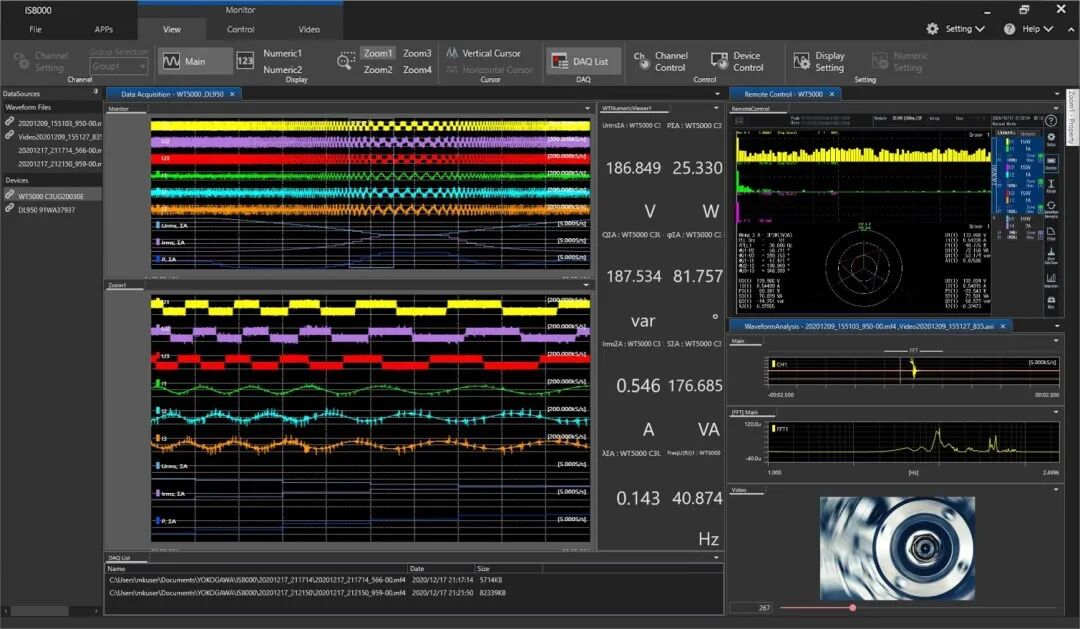

横河IS8000可以将高速摄像机的视频图像、DL950采集的波形数据和WT5000功率分析仪的功率数据同步起来，在统一界面上进行显示（如下图所示）。在慢回放视频的同时，波形数据也会同步显示，便于工程师从波形上找到问题所在。

常规视频格式的离线分析

当然，还有很多测试场景并不需要使用高速摄像机，对时间同步的要求也不是很高。比如只是用摄像机记录产品外观或者环境变化，通过与仪器记录的波形或功率参数进行对比分析，发现一些内在关联。这种情况，也可以使用IS8000的摄像同步功能。

IS8000高速摄像机同步选件的离线分析模式，可以支持常见的多种视频格式（AVI，MP4，WMV，AVCHD，MOV，MPEG2-PS）。也就是说，可以将任意摄像设备拍摄的视频导入到IS8000中与波形进行同步（可能需要格式转换），比如家用摄像机、数码相机，甚至手机拍摄的视频都可以导入。

当然为了确保视频与波形的对应关系，应该尽量将摄像设备的时钟与波形记录设备的时钟保持一致，有条件的话，可以使用同步信号进行设备同步。

如果您正在使用摄像设备进行辅助测试，或者认为使用视频数据有助于产品的开发和测试，IS8000的高速摄像机同步功能非常值得您体验！
