在EPC/笔记本车载适配器及各类升压、升降压转换应用中，电源设计人员经常面临宽输入电压范围、高转换效率与系统简洁性之间的多重挑战。传统方案往往需要外置功率MOS管和复杂的外围电路，增加了设计难度和BOM成本。OC6830E是一款专为升压、升降压开关电源设计的专用DC-DC控制器，芯片内置30V/15A功率MOS管，典型应用支持2.7V至36V输入电压范围，输出电压可低于30V，同时支持恒压与恒流输出应用，为升压型电源设计提供了一个高集成度的解决方案。
OC6830E支持2.7V至36V的宽输入电压范围，启动电压低至2.7V。这一特性使其能够适配从单节锂电低压供电到24V工业总线等多种电源场景，尤其适合电池供电设备在放电末期的低压工作状态。芯片内置30V/15A功率MOS管，无需外接功率管即可完成升压或升降压转换，大幅简化了外围电路设计。内置MOS方案在降低BOM成本的同时，也减少了PCB布局的复杂度。芯片采用ESOP8封装，带底部散热盘，便于散热设计。输出电压可通过外部电阻分压网络灵活设定，支持低于30V的多种输出电压需求，覆盖了绝大多数升压型应用场景。
OC6830E采用固定频率的PWM控制方式，转换效率可高达96%。在重载条件下以固定频率稳定工作，确保输出电压纹波处于较低水平；当负载减轻时，芯片自动降低开关频率以提高轻载效率。这种智能模式切换有效提升了全负载范围内的转换效率。芯片的工作频率可通过ROSC引脚外接电阻进行调节，推荐取值范围为100kΩ至330kΩ，设计人员可根据具体的效率、EMI和外围元件尺寸要求灵活优化。OC6830E内部集成了高精度误差放大器、振荡器以及频率补偿电路，进一步简化了外围设计。
OC6830E内置了完善的保护功能。通过VCS引脚外接限流检测电阻实现逐周期过流保护，有效限制电感和功率MOS管的最大峰值电流，防止异常工况下的器件损坏。当EN引脚为低电平时，芯片进入待机模式，待机电流低至17μA。芯片内部集成了软启动电路，有效抑制启动时的浪涌电流。过温保护在芯片内部温度超过140℃时关闭输出，待温度降至约120℃后自动恢复，增强了系统在高温环境下的可靠性。

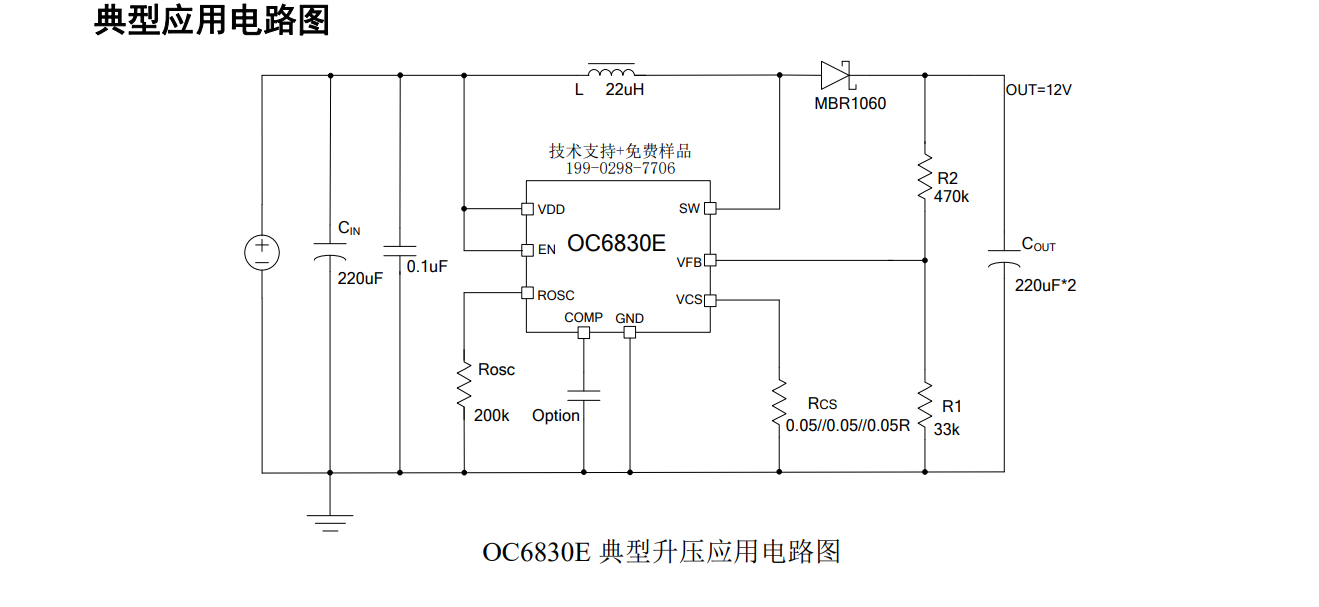

OC6830E的FB引脚参考电压为0.8V，可通过外部电阻分压网络灵活设定输出电压，适用于恒压输出应用。芯片内置频率补偿电路，COMP引脚通常可悬空不接；如需加大软启动时间，可在COMP脚对地接10nF至100nF级电容。芯片内置的软启动与过温保护电路进一步减少了外围元件数量，提升了系统设计的简洁性与可靠性。
凭借2.7V至36V宽输入范围、内置30V/15A功率MOS管的高集成度、最高96%的转换效率以及全面的保护机制，OC6830E适用于以下典型场景：
EPC/笔记本车载适配器：从车载12V电源升压至笔记本所需的19V至20V电压，提供稳定的恒压输出。
升压转换器：从单节锂电（2.7V至4.2V）升压至5V/9V/12V等USB PD输出电压，满足快充应用需求。
升降压转换器：在输入电压可能高于或低于输出电压的应用场景中（如电池供电设备）实现稳定的恒压或恒流输出。
恒流输出应用：通过外部电流采样电阻实现恒流控制，适用于LED驱动、电池充电等应用。
OC6830E以宽输入电压范围、内置功率MOSFET的高集成度、高达96%的转换效率以及全面的保护机制，为升压及升降压电源应用提供了一个高性价比的解决方案，尤其适合对系统简洁性、转换效率和可靠性有综合要求的车载适配器与便携设备电源设计。
