EtherNet/IP转DeviceNet智能网关｜堆垛机控制系统跨品牌总线数据交互落地项目

一、应用场景概述

本项目落地于大型智能制造产业园全自动立体智能仓储物流系统，是现代智能制造、柔性生产与数字化工厂的核心配套工段，广泛应用于成品入库、原料出库、物料转运、库存盘点、立体货架存储等全流程无人化作业。整套立体仓储系统由多层立体货架、高速堆垛机、巷道穿梭车、滚筒输送线、扫码识别设备、安全防护装置及后台仓储管理系统组成，具备高节拍、高精度、24小时不间断运行的作业特性，对设备同步联动性、信号传输稳定性、指令下发实时性、数据追溯完整性有着严苛的技术要求。

本项目整体仓储调度、出入库任务分配、全线设备节拍管控、WMS仓储管理系统与SCADA上位数据对接、作业指令下发，全部由台达AH500系列PLC搭建EtherNet/IP总线主站统筹管控，依托EtherNet/IP高速以太网总线的高吞吐、低延迟优势，实现整线物流设备的集中调度与流程管控。而现场单巷道堆垛机、穿梭小车、定位传感器、变频输送机构、限位检测单元等现场执行设备，则由汇川H5U PLC搭建DeviceNet总线主站完成本地闭环控制、点位定位与信号采集。两套核心控制系统分属异构总线网络，硬件无原生互通通道，长期处于独立运行状态。

随着厂区产能扩容、仓储物料品类增多、出入库节拍持续提升，两套系统数据孤岛问题愈发突出，上层调度任务无法自动下发至堆垛机本地控制器，堆垛机运行位置、故障状态、实时速度、作业完成情况也无法实时回传至总控系统，只能依靠人工核对任务、手动补录数据、现场故障排查，严重制约立体仓储的无人化、自动化运行效率。为彻底解决总线通讯壁垒，夯实仓储工业物联网数据底座，项目部署塔讯TX131-RE-DNS/EIS智能网关，依托专业协议转换能力与高精度数据采集器功能，打通EtherNet/IP与DeviceNet双向数据传输链路，实现立体仓储系统总控与现场设备的毫秒级联动，全面提升智能仓储工业自动化与数字化管控水平。

二、塔讯TX131-RE-DNS/EIS网关功能简介

塔讯TX131-RE-DNS/EIS是针对多品牌PLC异构总线互联场景研发的工业网关与智能网关，采用双从站架构设计，完美适配本次台达AH500 EtherNet/IP主站与汇川H5U DeviceNet主站的跨协议通讯场景，高度适配智能仓储高节拍、高稳定、长时运行的工况需求，集成双向协议转换、边缘数据采集、物联网远程运维、断线安全防护等多重核心能力。

首先，设备具备高性能双向协议转换能力，完美兼容两类主流工业总线协议。EtherNet/IP侧以标准从站身份接入台达AH500主站网络，支持10/100Mbps自适应以太网，最大支持256字节I/O数据双向收发，可高效承载大批量仓储调度指令与设备状态数据传输，满足多堆垛机并行作业的数据交互需求；DeviceNet侧以从站挂载至汇川H5U主站总线，支持125/250/500kbps三档波特率自适应，通过硬件芯片完成底层协议透明解析转发，无需复杂编程，数据转发延迟极低，完全满足堆垛机毫米级定位、毫秒级启停联动的精密控制要求。

其次，内置高精度数据采集器，可实时双向采集台达AH500、汇川H5U两端PLC的寄存器数据，涵盖调度任务参数、设备运行状态、点位坐标数据、故障报警代码、作业完成信号等核心数据。具备本地边缘缓存、数据去重、异常标记、断点续传功能，可有效规避仓储车间设备启停频繁、电磁干扰导致的数据抖动、丢包失真问题，为仓储作业追溯、设备运维分析、库存数据统计提供精准数据支撑。

同时，设备具备完善的物联网网关拓展能力，可无缝对接厂区WMS仓储管理系统、工业物联网平台、SCADA监控大屏，实现立体仓储全设备数据集中归集、可视化监控、故障提前预警、作业数据自动归档，打破传统仓储设备信息孤岛，助力传统立体仓储向智慧仓储数字化升级。

最后，设备具备工业级稳定适配能力，支持-40℃~85℃超宽温运行，抗震动、抗电磁干扰，适配仓储车间长期24h连续运行工况；支持标准DIN导轨安装、24VDC隔离供电、IP20防尘防护，适配仓储控制柜标准化布局；自带断线保持、故障自锁、远程参数配置、链路自检重连功能，大幅降低现场运维难度与设备停机概率。

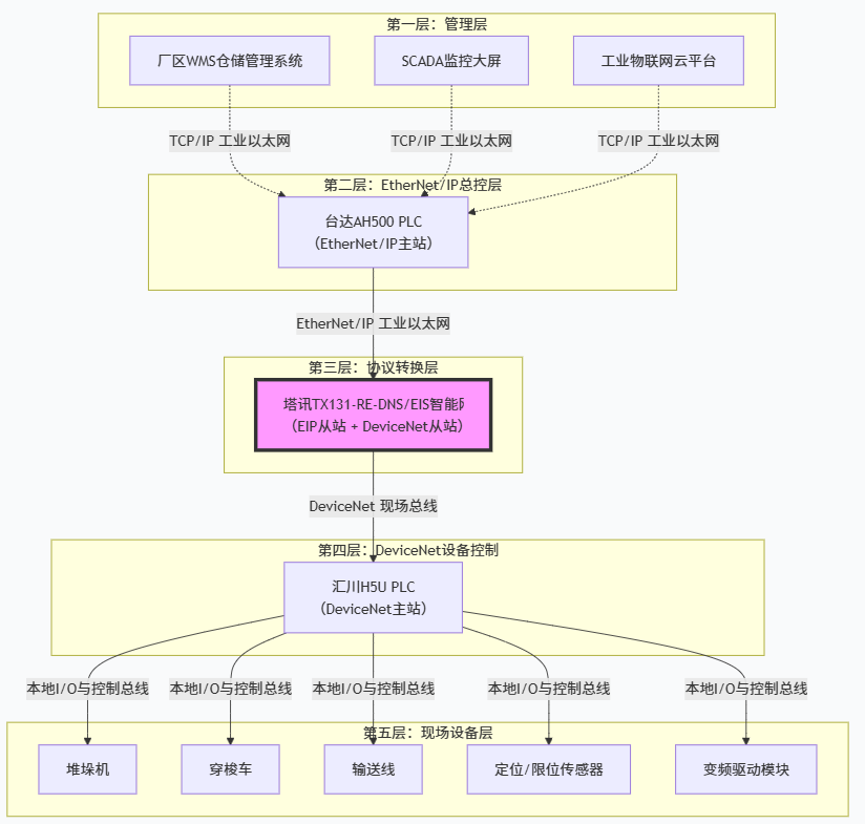

三、系统拓扑结构说明

四、改造前项目核心痛点

异构总线协议孤岛，无人化作业断层严重。台达AH500 EtherNet/IP总线与汇川H5U DeviceNet总线为完全不兼容的异构总线协议，无原生通讯通道，两套控制系统独立运行。上层WMS下发的出入库任务、点位坐标、运行速度、调度优先级等参数无法自动下发至汇川H5U堆垛机控制器，堆垛机实时位置、运行状态、故障信息、作业完成信号也无法回传总控系统，导致仓储无人化作业中断，大量环节需要人工介入，严重制约车间工业自动化水平。

人工操作误差大，仓储作业效率低下。每次出入库任务切换、物料批次更新、货架点位调整，均需要运维人员现场手动录入堆垛机运行参数，单次参数配置耗时15分钟以上，日均多次任务切换导致有效作业时长被大量挤占。同时人工录入极易出现点位偏差、速度参数错误问题，频繁引发堆垛机对位不准、物料卡顿、取放料失败等异常，大幅降低仓储出入库效率。

设备联动依靠硬接线，稳定性差、故障率高。改造前总控系统与堆垛机设备的启停联锁、故障联动、急停保护全部依靠继电器硬接线实现，仓储车间设备密集、启停频繁、线路繁杂，长期运行易出现线路老化、触点氧化、信号干扰问题，每月引发3~4次非计划停机，单次故障排查与复位时长超35分钟，直接影响仓储物料周转效率。

数据无法自动归集，工业物联网与智慧仓储建设滞后。现场堆垛机的运行时长、启停次数、故障类型、对位精度、作业产能等核心数据仅存储在汇川H5U本地PLC中，缺乏统一数据采集器与上传通道，无法同步至WMS、SCADA及物联网平台。仓储作业数据、设备运维数据只能人工统计记录，数据失真、滞后严重，无法实现作业追溯、设备预防性维护与仓储精益化管控。

故障排查难度大，运维成本高。两套总线网络独立运行，设备故障、通讯异常、联动失效问题无法集中定位，运维人员需要分别排查EtherNet/IP与DeviceNet两套网络，排查流程繁琐、耗时久，大幅增加设备运维成本，制约仓储系统长期稳定运行。

五、整体解决方案设计

本项目秉持完全利旧、低成本改造、零设备替换的核心原则，依托塔讯TX131智能网关的协议转换核心能力，搭建EtherNet/IP与DeviceNet双向高速通讯链路，彻底破除总线数据孤岛，构建立体仓储全流程数据传输与数字化管控体系，最大化盘活原有设备资产，快速实现仓储系统自动化、智能化升级。

网络参数精准规划。独立划分仓储控制专用网段，规避办公网络干扰，台达AH500主站EtherNet/IP地址设置为192.168.4.40，TX131网关EIP从站地址为192.168.4.41；DeviceNet总线波特率设定为250kbps，适配堆垛机高频信号传输需求，汇川H5U DeviceNet主站地址为2，网关DeviceNet从站地址为7，全程无站点冲突、网段隔离清晰，保障通讯稳定。

双向数据映射定制。正向数据下发（台达AH500→汇川H5U）：出入库任务指令、货架点位坐标、堆垛机运行速度、启停控制信号、任务复位指令、调度优先级参数共36组核心控制数据；反向数据上传（汇川H5U→台达AH500）：堆垛机实时位置、运行状态、故障报警代码、对位精度数据、作业完成信号、设备运行电流、系统异常状态共49组采集数据，依托网关内置数据采集器完成寄存器一对一精准绑定与实时同步。

安全联锁机制升级。彻底淘汰老旧继电器硬接线联锁方式，通过TX131工业网关总线数据交互实现软件级安全联锁。总控系统可实时抓取堆垛机运行状态、故障信号、限位状态，出现超程、卡顿、故障、安全光栅触发等异常时，自动锁吗， 配置网关断线保持、数据校验、故障自锁机制，通讯中断时设备保持当前运行状态并即时上传报警信息，保障仓储作业安全。

物联网数字化升级。依托网关物联网网关能力，将仓储全线作业数据、设备运行数据、故障数据实时上传厂区工业物联网平台与WMS仓储管理系统，搭建作业数据追溯台账、设备故障预警模型、仓储产能统计报表，实现立体仓储作业可视化、数据可追溯、设备可预判、管控可精益，补齐智慧仓储数字化短板。

六、项目分步实施过程

结合立体智能仓储24小时不间断作业、无人化运行、设备精密性高的工况特点，本项目采用离线预组态、错峰施工、分段调试、空载联调、带载试运行、迭代校准、验收交付的阶梯式实施流程，全程规避停产停运风险，严控施工与调试质量，整体实施周期18天，各阶段精细化实施细节如下：

第一阶段：现场勘测、点位核对与离线组态配

项目启动初期，组织自动化工程师、仓储工艺工程师、设备运维团队开展全维度现场勘测，全面核对台达AH500 EtherNet/IP主站PLC、汇川H5U DeviceNet主站PLC的硬件型号、固件版本、总线配置、IP参数、寄存器读写权限，逐一梳理仓储调度控制点位、堆垛机动作点位、状态采集点位、故障报警点位、安全联锁点位，整理形成完整的双向点位映射对照表，彻底规避地址冲突、数据重叠、读写权限不匹配等问题。结合立体仓储出入库、盘点、移库等核心作业流程，筛选核心双向交互数据，敲定标准化数据映射清单。随后搭建离线仿真调试平台，安装塔讯网关配置软件、台达编程软件、汇川H5U编程软件，导入官方EDS组态文件，通过可视化拖拽操作完成EtherNet/IP与DeviceNet双向寄存器数据绑定，无需底层总线协议编程，快速完成36组下行控制参数、49组上行采集参数的精准配置。同时预设网关通讯刷新周期、数据滤波规则、断线保持机制、故障上报逻辑、链路重连参数，离线模拟任务下发、设备启停、故障触发、通讯断连等多种工况，反复校验协议转换精度与数据同步稳定性，最终固化组态文件与参数报表，为现场施工调试筑牢基础。

第二阶段：标准化硬件安装、屏蔽布线与接地施工

利用仓储夜间低负荷窗口期开展硬件安装与线路敷设作业，严格遵循智能仓储无尘、低噪、高稳定施工规范。在设备总控柜标准DIN导轨位置固定TX131智能网关，设备水平卡扣锁紧，预留充足散热空间，适配设备长期连续运行工况。网关采用独立24VDC隔离稳压电源单独供电，加装抗浪涌与稳压模块，规避车间电压波动、设备启停干扰导致的电源异常，保障网关持续稳定运行。布线环节严格区分强弱电线路，EtherNet/IP侧采用双层屏蔽工业以太网线，连接台达AH500以太网模块与网关EIP从站端口；DeviceNet侧采用专用双层屏蔽总线电缆，规范加装终端匹配电阻，保障总线信号完整性。所有通讯线缆单独穿阻燃管敷设，与动力电缆、变频线路物理隔离，规避高频电磁干扰导致的数据丢包、信号漂移问题。所有屏蔽层单端可靠接地，接地电阻控制在4Ω以内，施工完成后逐一开展线路通断、绝缘、接地检测，完成线路编号与台账登记，保障布线规范、安全、耐用。

第三阶段：在线组态下载、分链路调试与双向通讯优化

为规避整体调试导致的设备误动作、仓储作业停滞风险，本阶段采用单链路独立调试、单向数据验证、双向闭环联调、故障模拟校验的逐级调试方案。首先将离线调试完成的网关组态文件、PLC程序参数下载至现场设备，重启设备固化所有参数，逐一核对IP地址、总线波特率、设备站号、映射参数与方案规划完全一致。随后独立调试EtherNet/IP总线链路，验证台达AH500主站可精准识别网关从站设备，链路在线状态稳定、无丢包、无超时告警；再独立调试DeviceNet总线链路，确认汇川H5U主站正常挂载网关从站节点，总线拓扑正常、站点无冲突、负载率达标。单链路调试合格后，打通双向闭环数据通讯，逐组测试总控系统仓储任务、点位参数、启停指令下发精度，核对堆垛机PLC接收数据同步性；同步测试堆垛机实时位置、运行状态、故障代码、作业信号上传稳定性，确保数据实时同步至总控PLC、SCADA监控平台。调试过程中多次模拟堆垛机超程、卡顿、急停、通讯断线、参数异常等工况，校验网关协议转换实时性、软件联锁安全性与故障上报准确性。结合堆垛机精密定位控制需求，反复优化网关RPI刷新周期与数据滤波参数，将数据转发延迟稳定控制在20μs以内，满足仓储高速精准作业控制要求。

第四阶段：72h空载联调、带载试跑与参数精细化校准

通讯链路调试完成后，启动72小时不间断空载联动试运行，全程监测网关总线运行状态、数据采集器数据收发准确率、链路稳定性、抗干扰能力，实时记录通讯延迟、丢包率、设备运行温度，确保空载状态零断连、零报错、零数据异常，验证系统长期运行稳定性。空载测试合格后，进入带载试生产阶段，模拟真实仓储出入库、移库、盘点等多场景作业流程，测试不同作业节拍、不同点位参数下的系统联动效果，重点校验任务自动下发、设备精准对位、状态实时回传、故障快速响应的整体性能。针对试跑过程中出现的微小数据偏差、同步时差问题，精细化校准网关数据映射精度与刷新参数，迭代优化系统联动逻辑，彻底解决原有参数滞后、对位偏差、联动不同步等问题。同时完成网关与厂区WMS系统、工业物联网平台、SCADA监控系统的对接调试，实现仓储作业数据、设备运行数据、故障数据、产能数据自动归集、实时展示、异常告警、全程追溯，全面补齐仓储数字化管控短板。

第五阶段：资料归档、运维培训与项目验收

项目试运行稳定、各项性能指标、生产指标、数字化指标全部达标后，启动项目收尾与终验工作。全面整理归档全套工程资料，包含现场接线图纸、设备安装台账、网关组态备份、PLC程序备份、数据映射对照表、调试日志、72h试运行报表、设备运维手册，形成标准化工程档案，方便后期设备检修、系统扩容、程序迭代优化。针对车间电气运维、仓储操作、设备管理团队开展分层专项培训，讲解TX131网关日常巡检要点、参数查看与修改方法、总线通讯故障排查流程、数据校准方式、远程运维操作，普及EtherNet/IP与DeviceNet异构总线协议组网运维技巧，确保现场人员可独立完成日常运维与简单故障处置。最后联合甲方技术、生产、运维部门开展整体竣工验收，核验通讯稳定性、设备联动精度、数据采集准确率、物联网对接效果、安全联锁可靠性等核心指标，全部验收合格后完成项目正式交付，系统投入常态化稳定运行。

七、项目实施前后量化效果对比

八、项目总结

本次立体智能仓储堆垛机系统改造项目，依托塔讯TX131-RE-DNS/EIS智能网关强大的双向协议转换能力，成功打通台达AH500 EtherNet/IP总线与汇川H5U DeviceNet总线的异构数据通讯链路，在完全利旧原有PLC控制系统、极低改造成本的前提下，彻底破除了智能仓储长期存在的总线数据孤岛问题。设备同时集成工业网关、物联网网关与高精度数据采集器多重功能，不仅实现了仓储总控系统与堆垛机设备的毫秒级精准联动、软件级安全联锁，彻底解决人工参数录入误差大、设备故障停机频繁、作业效率偏低的核心痛点，还搭建起仓储系统工业物联网数字化数据底座，实现仓储作业全流程数据自动采集、实时监控、全程追溯与智能预警，大幅提升仓储系统工业自动化与智慧化管控水平。

当前智能制造行业立体仓储存量改造需求旺盛，大量智能仓储存在台达、汇川等多品牌PLC混用、总线协议不兼容、数据不通的普遍问题。本改造方案施工周期短、稳定性高、适配性强，无需替换核心设备、改造成本可控，完美适配智能仓储无人化、高精度、长时运行的严苛工况，具备极强的行业复制落地价值，为智慧仓储异构总线改造、数字化精益升级提供了标准化、可落地的成熟解决方案。
