茶吧机控制板方案：XBL1509B5.0 + ULN2003ABDTR 电路应用

茶吧机、全自动烧水电茶台需要实现自动上水、加热管控、继电器以及步进电机驱动，同时要为主控单片机输出稳定的 5V 工作电源。XBLW 芯伯乐这套硬件参考方案，采用XBL1509B-5.0 降压电源芯片搭配ULN2003ABDTR 达林顿晶体管阵列，用高集成器件精简外围电路，适合茶吧机家电产品快速开发。

一、方案核心器件清单

表格

二、方案电路原理说明

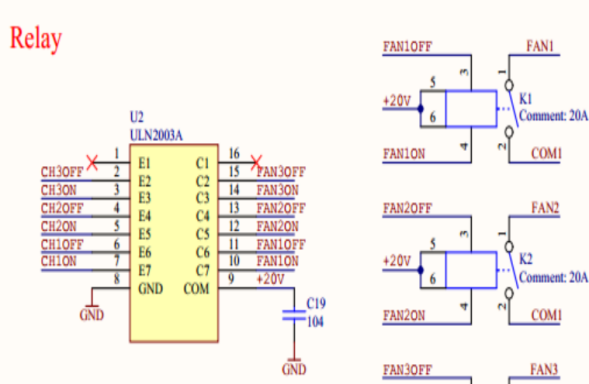

1、ULN2003ABDTR 负载驱动电路

ULN2003ABDTR 为七通道达林顿晶体管阵列，用于放大单片机 IO 口微弱控制信号。

· 单通道持续输出电流可达 500mA，器件耐压 50V；

· 输入电平兼容 TTL、CMOS，可以直接对接单片机 IO 引脚；

· 芯片内置续流二极管，可直接吸收继电器线圈断电产生反向电动势；

· 在茶吧机设备中，用来驱动继电器，间接控制水泵、加热器、电磁阀等大功率负载。

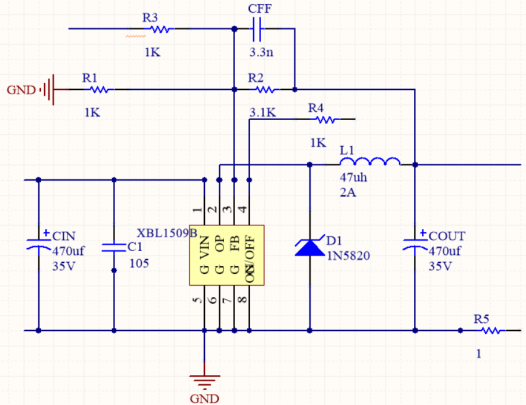

2、XBL1509B-5.0 系统电源电路

XBL1509B-5.0 是固定 5V 输出的降压型 DC-DC 转换器。 支持茶吧机常见 12V、24V 整机输入电压，高效降压输出稳定 5V，供给主控 MCU 与显示模块。芯片外围仅需要少量电感、电容，负载调整率表现优异，适合茶吧机这种 PCB 空间紧凑的家电控制板。

三、方案核心优势

1. 外围器件少：两颗芯片分别完成电源转换与负载驱动，外部仅搭配简单阻容、电感，降低 PCB 布板难度。

2. 集成度高：ULN2003ABDTR 内置续流二极管，省去外部保护二极管；XBL1509B-5.0 为固定 5V 版本，无需外部分压反馈电阻。

3. 成本友好：器件面向家电大批量生产，物料选型简单，便于供应链备货管理。

四、适用产品场景

· 全自动茶吧机、台式烧水电茶台

· 饮水机主控电路板

· 小型家电继电器、步进电机驱动控制板

FAQ 常见问题

Q1：使用 ULN2003ABDTR 驱动继电器，还需要外接续流二极管吗？

A：芯片内部已经集成续流二极管，普通继电器负载可直接使用；如果负载感性能量很大，可额外增加外部二极管进一步提升长期可靠性。

Q2：XBL1509B-5.0 能否直接使用 12V、24V 作为输入电压？

A：可以，适配茶吧机主流 12V、24V 整机供电，直接输出稳定 5V 给单片机系统。

Q3：ULN2003ABDTR 每一路通道最大驱动电流是多少？

A：单通道持续电流 500mA；多通道同时满负载工作时，需要依靠 PCB 铜皮做好散热，关注芯片整体功耗。

Q4：这套方案可以复用在饮水机主板上面吗？

A：可以，只要输入电源电压、继电器负载参数匹配，整套电源 + 驱动架构可以直接复用。

总结

本套茶吧机控制板参考方案，依靠 XBL1509B-5.0 输出稳定 5V 系统电源，ULN2003ABDTR 实现水泵、加热继电器驱动。整体外围电路精简、集成度高，适合茶吧机、饮水类家电批量开发。项目调试遇到电源纹波、继电器驱动异常等问题，可以联系 XBLW 芯伯乐 FAE 获取技术支持。
