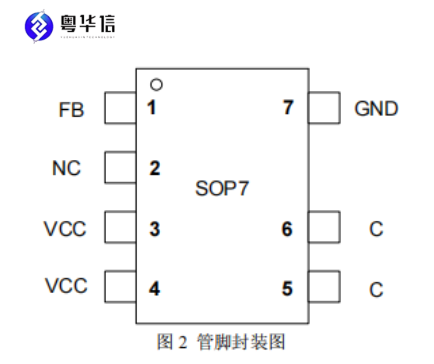

在小功率 AC‑DC 充电器、适配器市场，成本、外围器件数量、待机功耗、保护可靠性，是电源工程师选型时重点考量的指标。传统 RCC 方案器件多、一致性差；普通原边反馈芯片往往需要额外 CS 采样电阻、启动电阻、外部环路补偿元件，BOM 成本居高不下。无锡华众芯微电子推出的GP8892EH，一颗 SOP‑7 封装内置功率三极管的自供电原边反馈（PSR）恒压恒流控制芯片，非常适合 5‑6W 档位便携式设备充电器、LED 驱动、辅助电源开发。
芯片核心特性
GP8892EH 为断续模式反激 PSR 控制器，采用自供电架构，内置 FB 下偏电阻、电流采样电阻与环路补偿电路，大幅精简外围器件，无需光耦、TL431 次级反馈回路，降低物料成本同时提升整机可靠性。
性能指标
原边反馈恒压 CV、恒流 CC 控制，精度表现优秀；
待机功耗≤75mW，满足小功率电源待机规范；
独有可调输出线损补偿技术，补偿输出线缆压降，改善带载下输出电压跌落问题；
内置功率三极管，集电极耐压 V<sub>CBO</sub>700V，最大峰值电流 580mA，适配 5V/1.2A 等 6W 以内输出；
完备保护机制：输出开路保护、输出短路保护、次级肖特基短路保护、VCC 欠压 / 过压保护、芯片过温保护；单周期最大电流关断机制，规避功率三极管过流损坏风险。

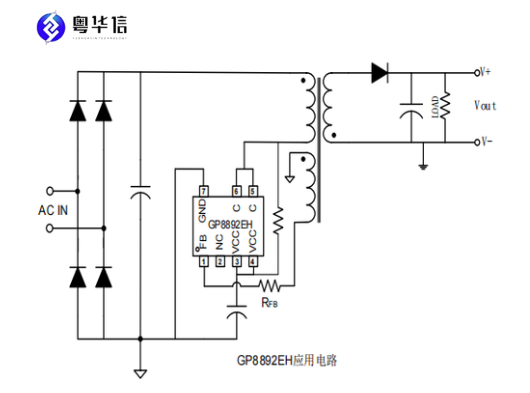

典型应用场景 手机、无绳电话、PDA、MP3 等便携式设备充电器 / 适配器；小功率 LED 驱动电源；老旧线性电源、RCC 开关电源升级替换；各类小家电设备内部辅助电源。支持双绕组变压器应用，电路搭建简单。
方案替代对比：取代传统 RCC 电源方案
在 6W 以内小功率适配器行业，大量存量产品仍沿用 RCC 电路架构。RCC 方案存在元器件数量多、不同批次一致性差，量产调试复杂，环路稳定性易受元件公差影响等痛点，大批量生产时良率管控难度较高。 GP8892EH 自供电 PSR 架构，内置功率三极管，省去次级光耦与 TL431 器件，大幅减少外围元器件，精简 BOM 清单。可对传统 RCC 方案做 BOM 级替代，工程师无需大幅度改动 PCB 布局，即可提升整机工作稳定性，降低产线调试成本，是消费类小功率电源国产化升级的优选方案。
设计要点
VCC 引脚旁路电容必须紧贴 VCC 与 GND 引脚，减少引线阻抗；
FB 引脚外接 R<sub>FB</sub>反馈电阻尽量靠近芯片管脚，远离变压器高压动点，降低干扰；
功率环路（原边回路、副边整流输出回路）面积尽量做小，优化 EMI；
C 引脚（功率三极管集电极）做铺铜处理，增强散热，控制芯片表面温度不超过 135℃。
输出电压、输出电流可以通过变压器匝比、R<sub>FB</sub>阻值做配置，规格书提供完整计算公式，方便变压器参数计算。
总结
GP8892EH 凭借高集成、少外围、全保护的特点，是 6W 以内消费类充电器适配器高性价比国产方案。对于需要替换传统 RCC、简化 BOM、兼顾可靠性的项目，可以优先评估该型号。
