一、应用场景

注塑成型是塑料制品加工的核心工艺，射胶位置和顶出位置的精确控制直接决定制品的尺寸精度和质量一致性。某精密注塑企业在广东东莞的生产基地中，其大型精密注塑成型机采用了基恩士（KEYENCE）KV-X系列PLC作为EtherCAT主站控制器，负责射胶单元、合模单元、顶出机构、料筒加热等核心部件的精密控制。KV-X支持EtherCAT实时工业以太网总线协议，具备纳秒级指令处理速度和多轴高精度运动控制能力，能够实现射胶速度、保压压力和顶出位置的精密控制，制品尺寸精度可达±0.01mm。

然而，该注塑机的射胶位置和顶出位置检测由两只欧艾迪（OID）OID-RS485-ABS绝对值编码器承担，分别安装在射胶油缸和顶出机构上，实时检测射胶活塞和顶出板的绝对位置。OID-RS485-ABS编码器支持Modbus RTU协议，通过RS485与上位系统进行数据交互，分辨率可达16位（0.01mm级），具备多圈绝对值记忆功能。基恩士KV-X运行在EtherCAT网络，欧艾迪编码器运行在Modbus RTU网络，两套系统之间无法直接通讯，导致射胶和顶出的位置反馈数据无法纳入EtherCAT主站的实时闭环控制体系。

在注塑行业向精密化、智能化转型的趋势下，注塑机需要实现射胶位置和顶出位置的高精度闭环控制，确保每模制品的尺寸一致性，并将位置数据上传至MES系统进行工艺追溯。如何实现基恩士KV-X的EtherCAT网络与欧艾迪OID-RS485-ABS编码器的Modbus RTU网络之间的高速数据互通，成为该注塑机精密化升级的关键需求。

二、协议转换网关功能简介

塔讯TX131-RE-RS/ECS是一款专为EtherCAT网络与Modbus RTU网络互联设计的协议转换网关，集成了智能网关和数据采集器的核心功能。该网关在EtherCAT侧作为从站接入基恩士KV-X的EtherCAT主站网络，在Modbus RTU侧作为主站主动轮询两只欧艾迪绝对值编码器的位置数据，EtherCAT转Modbus RTU实现两种总线协议之间的透明数据映射。

针对注塑成型机的应用需求，TX131-RE-RS/ECS的关键功能特性包括：

EtherCAT从站功能：支持标准EtherCAT从站协议，可被基恩士KV STUDIO自动识别和配置，支持周期性PDO通讯，数据刷新周期可低至1ms。

Modbus RTU主站轮询：网关作为Modbus RTU主站，按配置周期轮询两只绝对值编码器，读取当前位置值、编码器状态、报警信息等参数。

大容量数据映射：EtherCAT输入/输出各512字节过程数据区，可满足两只编码器的位置值（32位）、状态、报警等点位的实时交换。

位置数据专用处理：支持32位绝对值位置数据的高低位拼接和工程单位转换，减轻主站PLC的数据处理负担。

工业级可靠性：DIN导轨安装，宽温设计，电源和通讯接口隔离，适应注塑车间的高温、油污环境。

作为一款专业的工业网关，TX131-RE-RS/ECS为注塑机中Modbus RTU绝对值编码器接入EtherCAT控制网络提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键物联网关设备。

三、系统结构拓扑图

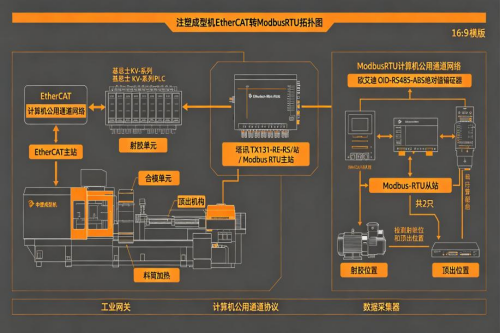

注塑成型机EtherCAT转Modbus RTU拓扑图

系统拓扑分为三个层次：

EtherCAT控制层：基恩士KV-X PLC作为EtherCAT主站，通过EtherCAT总线连接注塑机各运动轴和IO模块，TX131-RE-RS/ECS作为EtherCAT从站接入。

协议转换层：TX131-RE-RS/ECS网关居中部署，EtherCAT网口接EtherCAT总线，RS485串口接Modbus RTU总线，网关作为Modbus RTU主站轮询编码器。

Modbus RTU检测层：两只欧艾迪OID-RS485-ABS绝对值编码器作为Modbus RTU从站，通过RS485总线串联，分别检测射胶位置和顶出位置。

四、项目痛点

位置闭环控制缺失：射胶和顶出的位置反馈依赖模拟量信号（0-10V），模拟量信号存在漂移和干扰，位置控制精度仅为±0.05mm，无法满足精密注塑的要求。

绝对值位置丢失：模拟量编码器在断电后位置信息丢失，每次开机需要重新回零，影响生产效率，且回零精度不稳定。

位置数据无法追溯：射胶终点位置和顶出位置是注塑工艺的关键参数，但由于数据无法自动上传，工艺追溯缺少位置数据，不符合精密注塑的质量追溯要求。

编码器状态不可视：编码器的运行状态、电池电压、报警信息等无法上传至主控制系统，编码器故障无法提前预警，存在突发停机风险。

改造成本高：若将两只模拟量编码器更换为支持EtherCAT的绝对值编码器，单只成本约8000元，两只合计6万元，且需重新设计安装结构。

五、解决方案

采用塔讯TX131-RE-RS/ECS协议转换网关，构建”基恩士KV-X（EtherCAT主站）—TX131网关（EtherCAT从站/Modbus RTU主站）—欧艾迪OID-RS485-ABS编码器（Modbus RTU从站）“的异构通讯架构。

硬件部署

在注塑机控制柜中安装TX131-RE-RS/ECS网关。EtherCAT网口接入EtherCAT总线；RS485接口连接两只绝对值编码器的通讯口，编码器从站地址设为1（射胶）和2（顶出），波特率115200，8数据位，1停止位，无校验。

数据映射配置

编码器→KV-X方向（位置数据上传）：每只编码器上传当前位置值（32位，分2个寄存器）、编码器状态、电池电压、报警代码等，每只6个点位，两只共12个点位，映射到EtherCAT输入PDO。

KV-X→编码器方向（控制指令）：编码器清零、预设位置、复位指令等，每只3个点位，共6个点位，映射到EtherCAT输出PDO。

网关按10ms周期轮询两只编码器，确保位置数据的高实时性。

主站配置

在基恩士KV STUDIO中扫描EtherCAT总线，识别TX131网关从站，导入ESI文件配置PDO数据长度。在KV-X程序中编写32位位置数据拼接逻辑、射胶位置闭环PID控制逻辑和顶出位置控制逻辑。

应用逻辑

KV-X通过网关实时获取射胶和顶出的绝对值位置数据，实现射胶速度-位置闭环控制和顶出位置精确控制。由于采用绝对值编码器，断电后位置信息不丢失，开机无需回零。位置数据自动记录并关联每模制品，上传至MES系统进行工艺追溯。编码器电池电压和状态实时监控，电池低压时提前预警。

六、实施过程

第一阶段：现场勘查与点位确认

确认基恩士KV-X的型号和固件版本、EtherCAT网络拓扑、两只欧艾迪编码器的型号和通讯参数、编码器寄存器地址表。与注塑工艺工程师共同确认需要交互的点位共18个：位置数据上传12个，控制指令6个。

第二阶段：网关配置与实验室联调

在实验室使用基恩士KV-X样机和两只欧艾迪编码器搭建测试平台。完成TX131网关配置和18个点位的映射表，重点验证32位位置数据的拼接正确性和精度（与标准光栅尺对比误差≤0.005mm）。数据刷新约10ms，满足闭环控制要求。

第三阶段：现场安装接线

利用注塑机换模间隙进行网关安装和编码器接线。网关安装在控制柜DIN导轨上，EtherCAT和RS485接线同步完成，拆除原有模拟量信号线。接线完成后通电自检正常。

第四阶段：在线调试

在KV STUDIO中扫描并配置TX131网关，下载包含位置闭环控制的PLC程序。逐点验证18个点位的数据一致性，重点测试射胶位置闭环控制精度和断电位置保持功能。调试中发现编码器位置值为小端格式，调整网关数据字节序后正常。

第五阶段：试运行与优化

系统投入一周连续试运行。期间监测通讯状态、位置控制精度和制品尺寸一致性。试运行期间通讯成功率99.99%，射胶位置控制精度从±0.05mm提升至±0.01mm，制品尺寸合格率从96%提升至99%。根据试运行情况优化了PID参数。项目通过验收。

七、应用效果

位置控制精度提升：基于绝对值编码器的数字位置反馈，射胶位置控制精度从±0.05mm提升至±0.01mm，制品尺寸一致性显著改善。

制品合格率提高：制品尺寸合格率从96%提升至99%，按年注塑500万模计算，年减少不良品约15万模，增创效益约75万元。

开机效率提升：绝对值编码器断电位置不丢失，开机无需回零，每模节省回零时间约5秒，设备利用率提升3%。

工艺追溯增强：每模射胶终点位置和顶出位置自动记录并关联制品，工艺追溯数据完整，满足精密注塑的质量追溯要求。

改造投资经济：单台网关加调试费用约2万元，远低于更换EtherCAT编码器方案（约1.6万元），投资回报周期不足2个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-RS/ECS协议转换网关，成功实现了基恩士KV-X（EtherCAT主站）与两只欧艾迪OID-RS485-ABS绝对值编码器（Modbus RTU从站）之间的异构总线协议互联。网关以EtherCAT从站+Modbus RTU主站模式，主动轮询编码器位置数据并映射到EtherCAT过程数据对象，实现了射胶和顶出位置的高精度闭环控制、断电位置保持和工艺数据自动追溯。

该项目充分体现了工业网关在精密注塑行业升级中的核心价值：以协议转换打破EtherCAT与Modbus RTU之间的总线协议壁垒，以数据采集器的精度实现编码器级别的点位级数据互通，为工业物联网平台提供高精度的实时位置数据底座。TX131-RE-RS/ECS作为一款高性能的智能网关和物联网关，为注塑企业的精度提升、合格率改善和工艺追溯提供了经济高效的互联解决方案。
