随着电子设备向高频化、高密度集成方向发展，电磁兼容（EMC）问题日益突出。电源线上的传导干扰、信号与数据线上的高频噪声若得不到有效抑制，将导致设备功能降级、通信误码，甚至无法通过相关 EMC 测试。馈通（穿心）滤波器凭借三端同轴结构，在很宽的频率范围内具有优异的插入损耗，是面板穿舱安装场合进行 EMI 滤波的首选元件。
长期以来，高可靠螺纹式馈通滤波器市场以 Knowles（Syfer）等进口品牌为主，存在供货周期长、采购成本高、定制响应慢等问题。成都容瓷电子科技有限公司依托多年陶瓷电容与 EMI 滤波器研发制造经验，推出 RC/LC10060X200V105M2810 树脂密封螺装穿心滤波器，可原位替代 Knowles SFJNC2000105MX。
2 产品概述
RC/LC10060X200V105M2810 为 C 型（单电容）螺纹式馈通滤波器，内部采用 CT52-Φ9.0-1.0-200V-105M 盘式多层陶瓷电容，以环氧树脂密封，通过螺纹结构直接固定于设备面板或屏蔽体上。
产品工作温度范围为 -55 ℃~+125 ℃，额定电压 200 Vdc，标称容量 1 μF，容量精度 ±20%（M）。其 360° 环形接地安装结构接地阻抗极低，配合同轴结构极低的等效串联电感（ESL ≤ 1 nH），在数 MHz 至 GHz 频段滤波特性优异，可广泛用于电子设备 EMI 抑制；具有体积小、重量轻、安装方便、滤波特性好等特点，螺纹安装、无需焊接，尤其适用于需频繁拆卸或面板固定的场合。主要技术参数见表 1。
表 1 RC/LC10060X200V105M2810 主要技术参数
| 项目 | 参数 |
| 产品型号 | RC/LC10060X200V105M2810 |
| 电路形式 | C 型（单电容） |
| 内部器件 | CT52-Φ9.0-1.0-200V-105M 盘式多层陶瓷电容 |
| 介质材料 | X7R |
| 内电极材料 | 钯银（Pd-Ag） |
| 额定电压 | 200 Vdc |
| 标称容量 | 1 μF |
| 容量精度 | ±20%（M） |
| 等效串联电感 | ESL ≤ 1 nH |
| 工作温度 | -55 ℃~+125 ℃ |
| 密封形式 | 环氧树脂密封 |
| 安装方式 | 螺纹安装（10060 规格，M6 螺纹） |
| 针长/针径 | 28 mm / 1.0 mm |
3 特点
3.1 极低接地阻抗与 360° 接地
普通两端电容通过引线或焊点接地，接地回路电感大、高频接地阻抗高。本产品通过金属壳体与安装面板之间的 360° 环形接触实现接地，搭接面积大、接触电阻小，避免了接地引线引入的串联电感，使高频噪声能够就近泄放至机壳。
3.2 极低 ESL 与高频滤波
普通两端陶瓷电容高频时阻抗由 ESL 主导，在自谐振点后呈感性上升，滤波能力迅速劣化。本产品采用同轴穿心结构：穿心电流在中心导体上呈对称分布，盘式电容的分流回路极短，且同轴结构使电磁场在径向闭合、有效抵消，从而获得 ESL ≤ 1 nH 的极低等效串联电感，自谐振频率高，在 MHz 乃至 GHz 频段仍保持低阻抗和高插入损耗。
在 50 Ω 源/负载测试系统中，C 型滤波器的插入损耗近似为 IL = 20lg|1 + R/(2Zc)|，其中 R = 50 Ω、Zc 为电容支路阻抗。可见电容支路阻抗越低、高频 ESL 越小，插入损耗越大；360° 接地与同轴低 ESL 结构正是保证其高频滤波性能的关键。
4 核心器件：CT52 盘式多层陶瓷电容（完全自主自产）
本产品内部采用 CT52-Φ9.0-1.0-200V-105M 盘式多层陶瓷电容，其性能与可靠性直接决定整只滤波器的水平。
4.1 高可靠性
电极材料：采用钯银（Pd-Ag）贵金属内电极，化学稳定性好、抗氧化能力强、与介质结合可靠，可承受长期高温与温度冲击，降低贱金属电极在恶劣环境下的退化风险。
介质材料：采用 X7R 介质（-55 ℃~+125 ℃，容量变化不超过 ±15%），兼具较高介电常数与良好温度稳定性，不使用 Z5U/Y5V 等温度特性较差的介质。
批次可靠性验证：每批产品均进行温度冲击（温冲）试验和高温寿命试验，验证封接、电极及介质在极端温度循环与长期带电条件下的可靠性，确保批产一致性。
4.2 大容量
采用多层陶瓷结构，通过多层电极并联，在有限体积内获得更高电容量（本产品为 1 μF）。容量越大，对低频段干扰的起始抑制频率越低，滤波带宽越宽。
4.3 同轴低 ESL
盘式电容围绕中心导体同轴布置，分流回路短、结构对称，等效串联电感 ESL ≤ 1 nH，为整只滤波器的高频特性提供保证。
5 电性能特性
5.1 阻抗特性
RC EMI 滤波系列典型阻抗-频率特性见文末附图 1：低频段阻抗随频率升高呈容性下降，在自谐振点附近阻抗达到最低（毫欧级），高频段受残余电感影响呈感性上升。得益于同轴结构与极低 ESL，本产品自谐振点高、高频低阻抗窗口宽。
5.2 C 型滤波器插入损耗曲线族
C 型滤波器插入损耗曲线见文末附图 2：容量越大，起始衰减频率越低、低频段衰减越大；1 μF（105）规格的特性介于 330 nF 与 3.3 μF 之间，在数百 kHz 至数 GHz 范围内均能提供充分衰减。
6 典型应用
电子设备、仪器仪表的电源与信号端口滤波；
电台及通信设施穿舱、面板馈通部位的 EMI 抑制；
信号、数据线滤波，抑制高频串扰与辐射；
7 国产化替代方案
7.1 与 Knowles SFJNC2000105MX 对照
RC/LC10060X200V105M2810 与 Knowles（Syfer）SFJNC2000105MX 同属树脂密封螺纹面板安装 C 型馈通滤波器，电路形式、介质、额定电压、容量、精度及温度范围一致，安装尺寸兼容，可实现原位替代。主要参数对照见表 2。
表 2 与 Knowles SFJNC2000105MX 参数对照
| 项目 | Knowles SFJNC2000105MX | 容瓷 RC/LC10060X200V105M2810 |
| 电路形式 | C section（C 型） | C 型 |
| 介质材料 | X7R | X7R |
| 额定电压 | 200 Vdc | 200 Vdc |
| 标称容量 | 1 μF | 1 μF |
| 容量精度 | ±20%（M） | ±20%（M） |
| 工作温度 | -55 ℃~+125 ℃ | -55 ℃~+125 ℃ |
| 密封形式 | 树脂密封 | 树脂密封 |
| 安装方式 | 螺纹面板安装（M6×0.75） | 螺纹面板安装（10060，M6×1 规格） |
| 内电极 | 多层陶瓷（Syfer 工艺） | 钯银（Pd-Ag） |
| 可靠性验证 | 按厂家规范 | 批批温冲 + 高温寿命 |
| 供货渠道 | 进口 | 国产自主 |
7.2 替代优势
性能等效：关键电气参数与插入损耗指标等效，满足整机 EMI 抑制要求；
原位安装：螺纹规格、头部尺寸、针长针径兼容，可直接替换；
自主可控：自主设计、自主生产，供应链稳定；
交期与服务：国产交付周期短、响应快，可按客户需求定制针长、针径及容量。
注：正式替代前建议结合整机实际安装与 EMC 测试进行确认，具体以双方规格书为准。
8 可靠性保障与供货

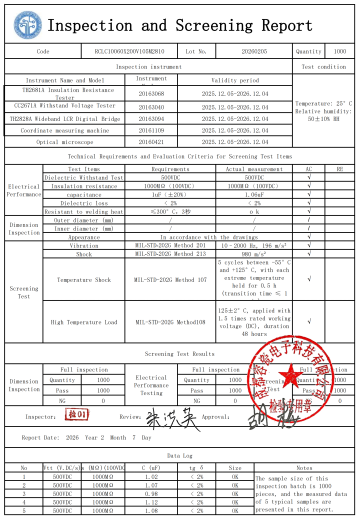

成都容瓷电子建立了从瓷料、电极、流膜、叠层到封接、测试的完整质量控制流程；产品出厂前进行外观、容量、耐压、绝缘电阻、插入损耗等检验，并按批次实施温冲、高温寿命等可靠性试验，保障高可靠交付。
8.1 使用注意事项
1、严禁硬物敲击器件本体，禁止超过 0.6 N・m 扭力拧紧，过大扭力会造成内部陶瓷产生微裂纹，引发潜在失效；
2、器件长期工作环境请勿持续超过 + 125℃，高温会加速介质老化；
3、导针焊接建议恒温电烙铁或回流焊，焊接温度≤300℃，焊接时间≤3 s，避免热冲击损伤内部陶瓷；
9 结语
RC/LC10060X200V105M2810 树脂密封螺装穿心滤波器以 360° 接地、极低 ESL 及钯银电极 X7R 盘式多层陶瓷电容为核心，在宽频范围内提供优异的 EMI 滤波性能，并可原位替代 Knowles SFJNC2000105MX，为电子设备、仪器仪表与通信设施的高可靠滤波提供国产化选择。
成都容瓷电子科技有限公司
Chengdu Rongci Electronic Technology Co., Ltd.
附：参考曲线（图片仅供参考）
附图 1 RC EMI 滤波系列典型阻抗-频率特性（仅供参考）

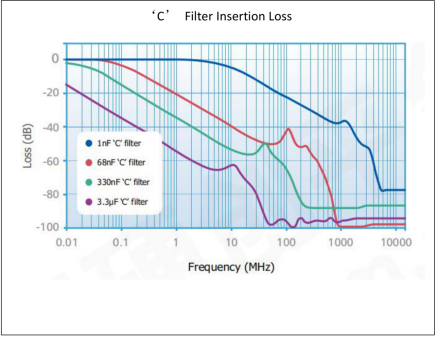

附图 2 C 型滤波器插入损耗曲线（仅供参考）
注：以上曲线及图片为引用数据，仅作参考，实际性能以双方规格书及实测为准。
