ProfiNet转CANopen 智能网关污水厂工艺闭环联动西门子S7-1500远程调控泵站风机

一、应用场景

市政污水处理是保障城市水环境与民生的重要基础设施，随着环保排放标准持续趋严，污水厂对自动化水平、能耗管理与远程运维能力的要求不断提高。本案例位于华北某日处理能力20万吨的市政污水处理厂，工艺涵盖粗格栅、提升泵房、细格栅、曝气沉砂、AAO生化池、二沉池、深度处理与污泥脱水等环节，出水执行《城镇污水处理厂污染物排放标准》一级A标准。

水厂采用"厂级SCADA+分区控制"的架构：厂级监控与调度采用西门子S7-1500 PLC（配置冗余CPU）作为ProfiNet主站，负责全厂工艺联锁与数据汇总；而提升泵房、曝气鼓风机房与污泥脱水间则采用了台达AS200系列PLC作为CANopen主站，管理着数十台CANopen变频器、软启动器与远程I/O模块，实现水泵、风机的变频调速与工艺联锁。由于泵站、风机段属于典型的存量设备，其CANopen网络与厂级ProfiNet网络长期隔离，制约了全厂能耗精细化管理与无人值守进程。污水厂现场环境潮湿、腐蚀性气体浓度较高，部分泵房位于地下，设备分布广且分散，这对现场总线设备与工业网关的防护等级、长期稳定性和远程维护能力均提出了严格要求。

二、协议转换网关功能简介

要让泵站、风机段的运行数据、能耗数据与变频器状态进入厂级SCADA，必须在台达AS200的CANopen网络与西门子S7-1500的ProfiNet网络之间部署协议转换网关。塔讯TX131-RE-COS/PNS正是面向此类过程控制场景设计的工业网关：网关在ProfiNet侧作为从站接入西门子S7-1500主站，在CANopen侧以从站身份接入台达AS200主站，实现ProfiNet与CANopen两种总线协议的双向解析、转换与透明传输。

该智能网关在污水行业具备突出适用性：

一是支持较大规模的数据点映射，可覆盖变频器运行频率、电流、电压、故障码、能耗累计等参数的批量采集；

二是兼具数据采集器功能，可将分散的CANopen从站数据统一汇流，作为工业物联网平台与能耗管理系统的标准化数据节点；

三是工业级可靠性设计，具备看门狗、断线诊断、报文统计等功能，适应泵房潮湿、电磁干扰复杂的现场环境；

四是组态便捷、免编程，配合台达ISPSoft与西门子博途即可快速完成配置，显著降低水厂运维人员的实施与维护门槛。

三、项目痛点

污水处理厂改造前存在以下痛点，直接影响运行成本与监管能力。

第一，能耗数据失真。提升泵与曝气风机是污水厂最大的耗电环节，占比超过全厂电耗的60%，但其变频器能耗数据仅存在于台达AS200的CANopen网络本地，厂级SCADA无法获取，能源部门只能按总量分摊估算，无法按单台设备精准计量与考核。

第二，工艺联锁受限。厂级S7-1500希望对泵站、风机实施基于液位、溶解氧（DO）的联动调节，但因两网隔离只能依赖上位机间接控制，响应滞后，曝气DO控制精度不足，直接影响出水水质达标与药耗、电耗。

第三，远程运维缺失。泵站、风机段设备分散且部分位于地下或偏远区域，改造前异常报警无法实时上传厂级系统，运维人员需定时巡检，非计划停机发现滞后，影响处理连续性。

第四，台账管理繁琐。设备运行时间、累计能耗、启停次数等数据无法自动生成，改造前依靠人工抄表与台账登记，工作量大且易遗漏，难以支撑精细化设备管理。

四、解决方案

项目采用塔讯TX131-RE-COS/PNS协议转换网关打通厂级与泵站两级网络。总体架构为：西门子S7-1500作为ProfiNet主站，通过工业以太网连接网关的ProfiNet从站接口；网关的CANopen从站接口接入台达AS200所在CANopen网络；AS200作为CANopen主站继续管理水泵、风机的变频器与远程I/O。由此形成"S7-1500 ⇄ TX131网关 ⇄ AS200 ⇄ 泵/风机变频器"的完整链路，厂级SCADA可实时读写泵站、风机段的运行与能耗数据，系统拓扑如图所示。

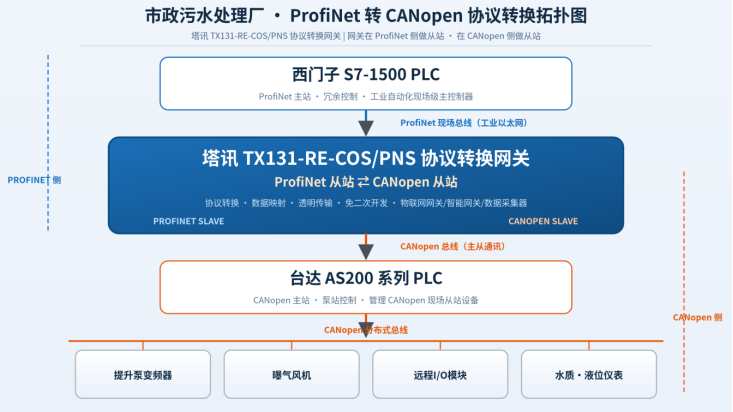

市政污水处理厂ProfiNet转CANopen协议转换拓扑图

方案要点：

一是将变频器运行频率、电流、电压、能耗累计、故障码及泵站液位、流量等约180个数据点纳入映射，采用周期刷新与事件触发相结合；

二是打通液位、DO联动调节指令通道，实现厂级对泵站、风机的闭环协同控制；

三是利用网关的数据采集器能力，将能耗与运行数据统一上送能源管理平台与工业物联网平台，支撑单台设备能耗考核、预测性维护与无人值守建设。

五、实施过程

项目实施周期为10个工作日，结合水厂轮换检修窗口推进，全程保障污水处理连续运行。

第一阶段：点位梳理与网络勘察。与工艺、电气团队共同核对台达AS200的CANopen节点表，梳理提升泵、鼓风机、脱水机等设备的运行与能耗参数，共确定数据点180个；勘察厂级S7-1500 ProfiNet组态与现场网络布线，确定网关安装于泵站控制柜内。

第二阶段：网关组态与数据映射。在塔讯配置软件中完成ProfiNet从站与CANopen从站配置，建立180个数据点的双向映射，重点设置能耗累计量的无扰动累计逻辑与DO联动调节指令的刷新周期；同步在TIA Portal中将网关添加为ProfiNet从站，在台达ISPSoft中配置CANopen从站参数。

第三阶段：联调与工艺联动验证。分侧联调通过后打通双向链路，联合工艺人员验证基于液位联动的提升泵加减泵逻辑、基于DO的曝气风机频率调节逻辑，确认控制响应时间满足工艺要求；同时对能耗数据上传进行48小时连续比对，确保计量准确。

第四阶段：试运行与验收。完成96小时试运行，验证通讯稳定性与数据完整性，各项指标达标后正式投用，并完成运行人员培训与运维文档移交。考虑到水厂值守人员的技术水平差异，项目组将网关的日常检查要点、常见故障判断与处置方法整理成标准作业指导书，并配置了关键报警的自动推送，使普通值班人员也能快速完成日常维护，降低了长期运维对专业工程师的依赖。

六、应用效果

网关投运后，污水处理厂实现了厂级与泵站数据的全面贯通，运行管理水平显著提升。

一是能耗精准管控。全厂180个数据点实时上送后，能源管理系统实现了单台泵、单台风机的精准能耗计量与考核，通过优化泵组运行组合与曝气DO控制策略，全厂吨水电耗由改造前的0.32千瓦时下降至0.29千瓦时，按年处理量7300万吨计算，年节省电费约160万元。

二是工艺联动更精准。厂级对泵站、风机的闭环协同控制使曝气DO控制精度显著提升，出水水质达标率稳定在99%以上，药剂投加量下降约12%，年节省药剂费用约40万元。

三是远程运维落地。设备报警实时上传后，运维人员可通过手机端远程查看与处置，非计划停机减少约40%，设备平均无故障运行时间明显延长，为无人值守水厂建设奠定了基础。

四是台账自动生成。设备运行时间、累计能耗、启停次数等数据自动形成台账，彻底替代人工抄表，节省巡检与台账人力约2人/班。网关及配套投入约6.8万元，综合年节约超200万元，投资回收期不足1个月。

从行业趋势看，随着污水处理行业"减污降碳协同增效"要求不断提升，全厂数据贯通已成为智慧水务建设的必要前提，本次改造为该厂后续开展水泵预测性维护、曝气智能优化等高级应用奠定了统一的数据基础。

七、项目实施前后效果对比

八、总结

本案例通过塔讯TX131-RE-COS/PNS协议转换网关，成功打通了西门子S7-1500（ProfiNet主站）与台达AS200（CANopen主站）两套异构网络，使污水处理厂实现了能耗精准计量、工艺闭环联动与远程运维，是工业自动化与工业物联网在市政环保领域落地的典型样板。方案以一台智能网关盘活了存量泵站设备，用协议转换加数据采集的方式构建起全厂统一的数据底座，为水厂降本增效、达标排放和智慧水务建设提供了高性价比的路径，可广泛应用于给排水、污水、净水及工业园区废水处理等场景。
