洗衣机控制器设计Verilog代码ISE basys2开发板

名称：洗衣机控制器设计Verilog代码ISE  basys2开发板

软件：ISE

语言：Verilog

代码功能：

洗衣机控制器的设计

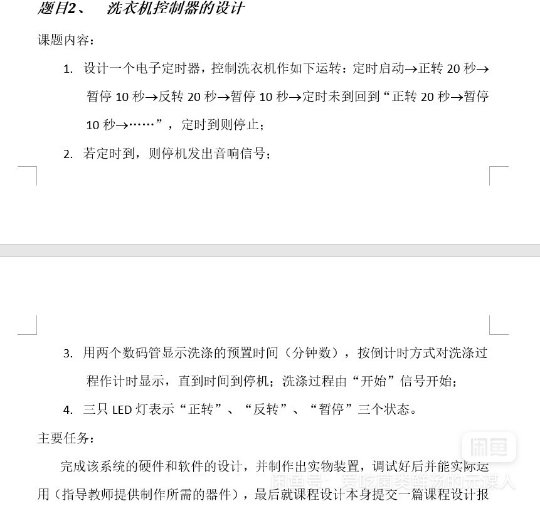

课题内容

1.设计一个电子定时器,控制洗衣机作如下运转:定时启动→正转20秒→暂停10秒→反转20秒→暂停10秒→定时未到回到“正转20秒→暂停10秒→…”,定时到则停止

2.若定时到,则停机发出音响信号

3.用两个数码管显示洗涤的预置时间(分钟数),按倒计时方式对洗涤过程作计时显示,直到时间到停机;洗涤过程由“开始”信号开始

4.三只LED灯表示“正转”、“反转”、“暂停”三个状态

主要任务

完成该系统的硬件和软件的设计,并制作出实物装置,调试好后并能实际运用〔指导教师提供制作所需的器件),最后就课程设计本身提交一篇课程设计报

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

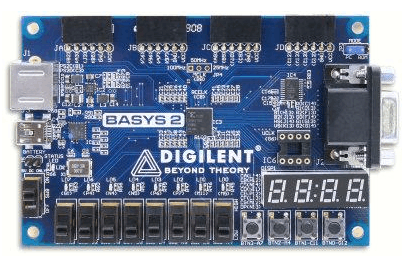

本代码已在basys2开发板验证，basys2开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

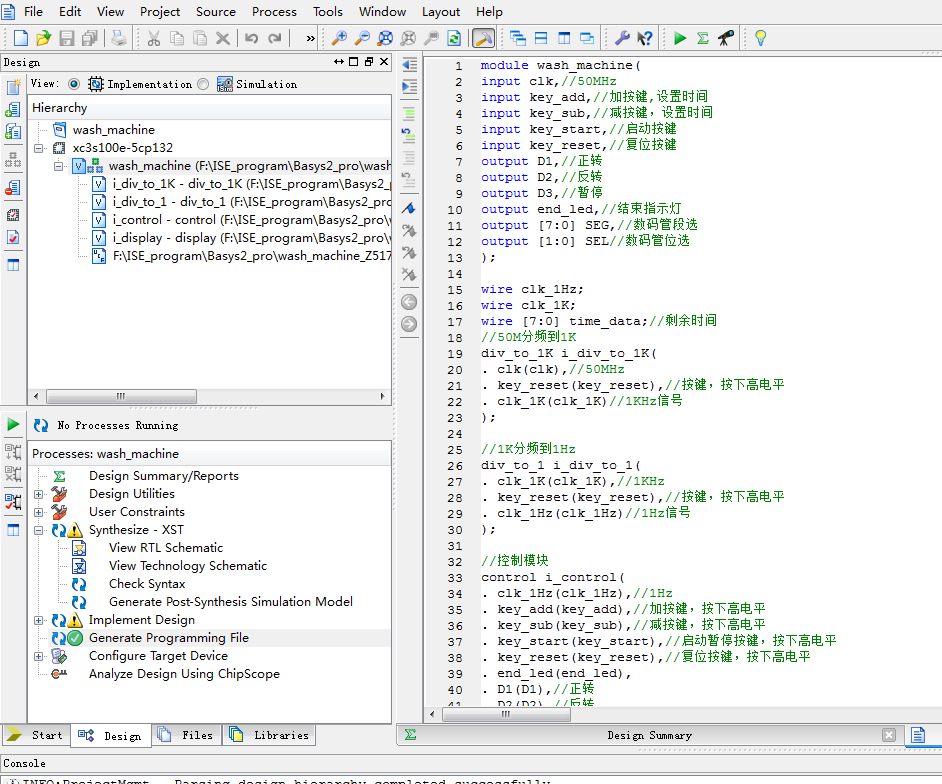

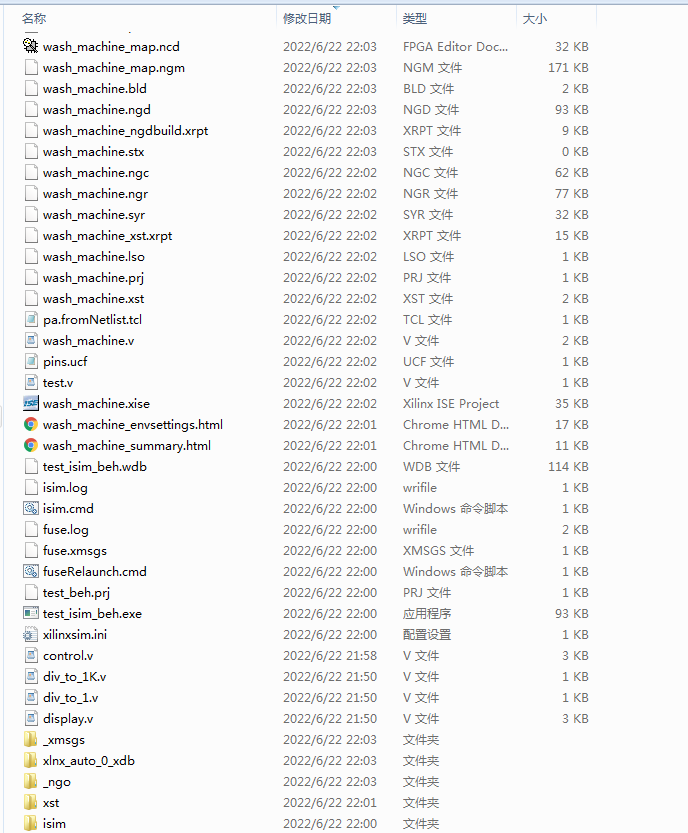

1. 工程文件

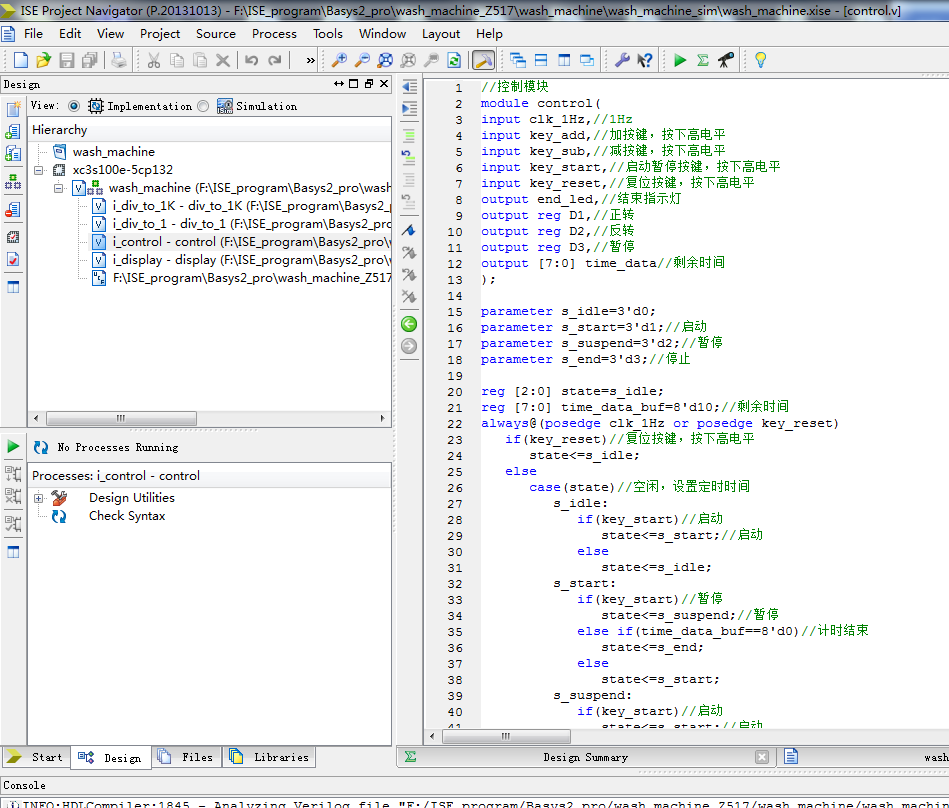

2. 程序文件

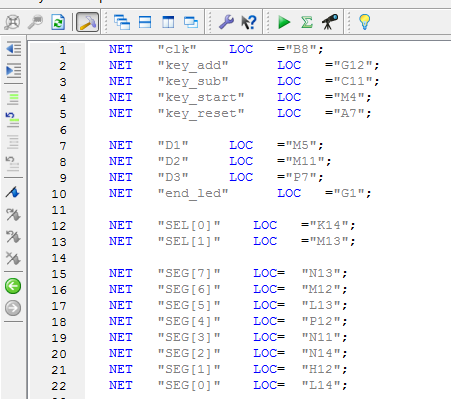

3. 管脚约束

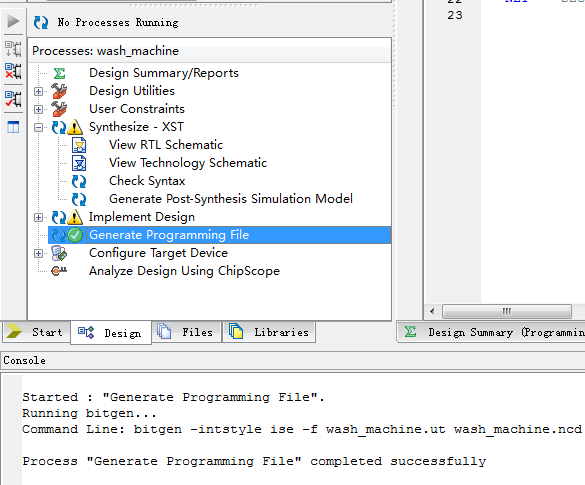

4. 程序编译

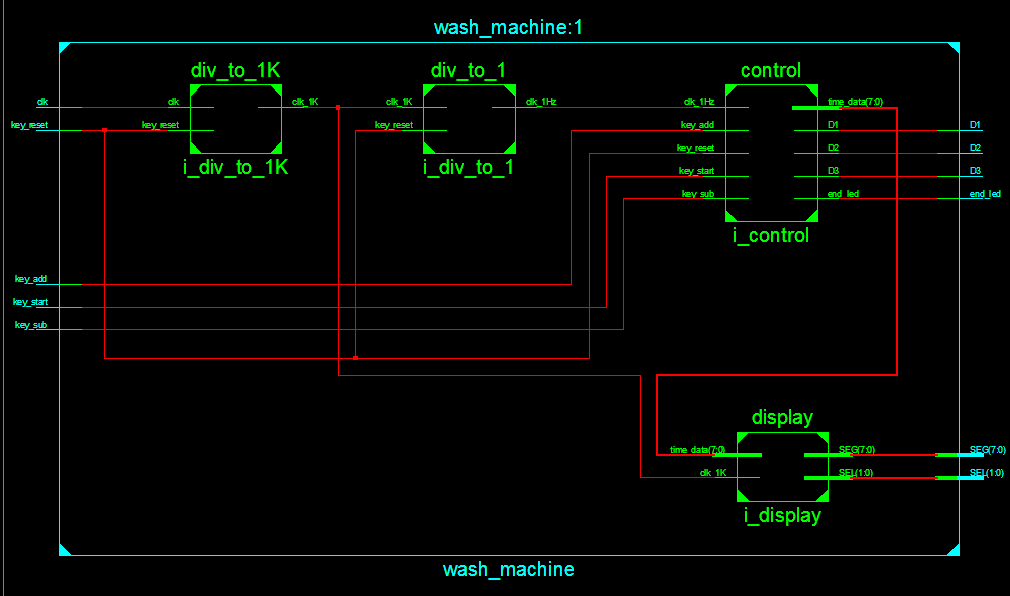

5. RTL图

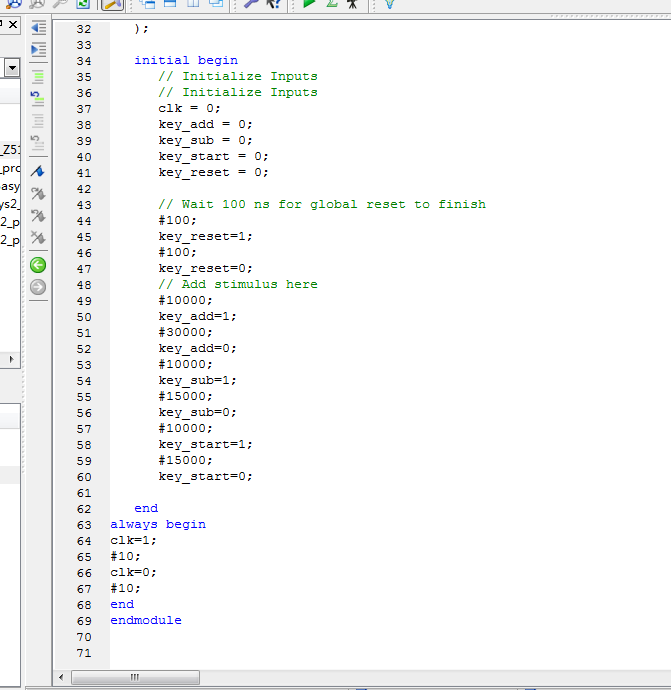

6. Testbench

7. 仿真图

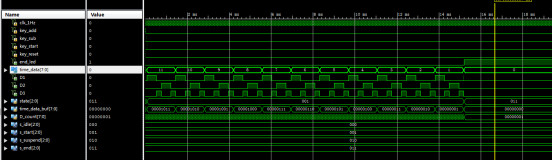

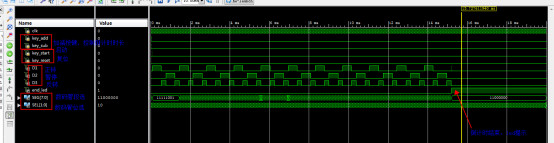

7.1 整体仿真图

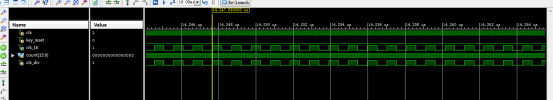

7.2 div_to_1K模块

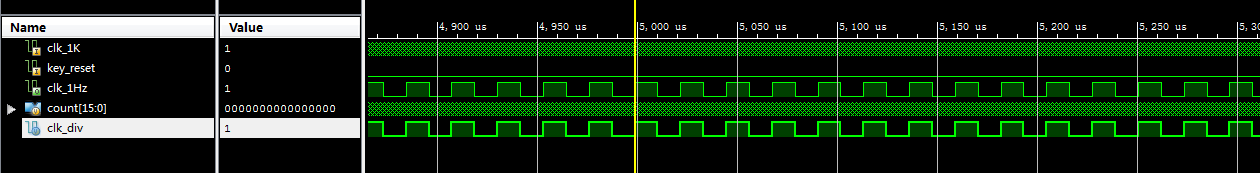

7.3 div_to_1模块

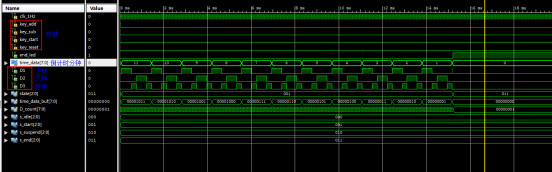

7.4 control模块

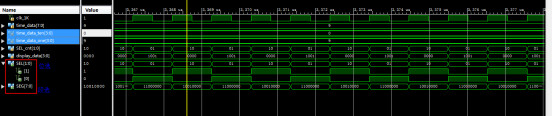

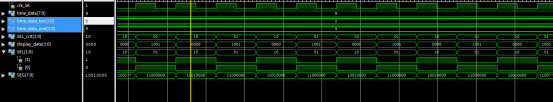

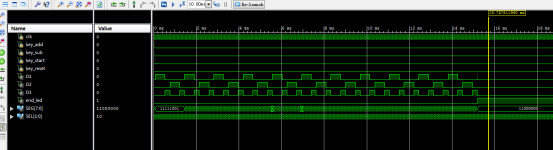

7.5 display模块

部分代码展示:

module wash_machine(
input clk,//50MHz
input key_add,//加按键,设置时间
input key_sub,//减按键，设置时间
input key_start,//启动按键
input key_reset,//复位按键
output D1,//正转
output D2,//反转
output D3,//暂停
output end_led,//结束指示灯
output [7:0] SEG,//数码管段选
output [1:0] SEL//数码管位选
);
wire clk_1Hz;
wire clk_1K;
wire [7:0] time_data;//剩余时间
//50M分频到1K
div_to_1K i_div_to_1K(
. clk(clk),//50MHz
. key_reset(key_reset),//按键，按下高电平
. clk_1K(clk_1K)//1KHz信号
);
//1K分频到1Hz
div_to_1 i_div_to_1(
. clk_1K(clk_1K),//1KHz
. key_reset(key_reset),//按键，按下高电平
. clk_1Hz(clk_1Hz)//1Hz信号
);
//控制模块
control i_control(
. clk_1Hz(clk_1Hz),//1Hz
. key_add(key_add),//加按键，按下高电平
. key_sub(key_sub),//减按键，按下高电平
. key_start(key_start),//启动暂停按键，按下高电平
. key_reset(key_reset),//复位按键，按下高电平
. end_led(end_led),
. D1(D1),//正转
. D2(D2),//反转
. D3(D3),//暂停
. time_data(time_data)//剩余时间
);
