在工业自动化、电力监控和通信网络等领域，光纤传感器因其高精度、抗电磁干扰和长距离传输等优势成为关键监测设备。根据最新数据，约75%的电子设备故障与电压瞬变和浪涌相关，这对光纤传感器的稳定性构成严峻挑战。本文雷卯EMC小哥将从实用角度出发，结合上海雷卯电子的防护技术经验，揭示光纤传感器电路系统中静电浪涌防护的核心要点和解决方案。
一、光纤传感器电路系统防护的关键环节

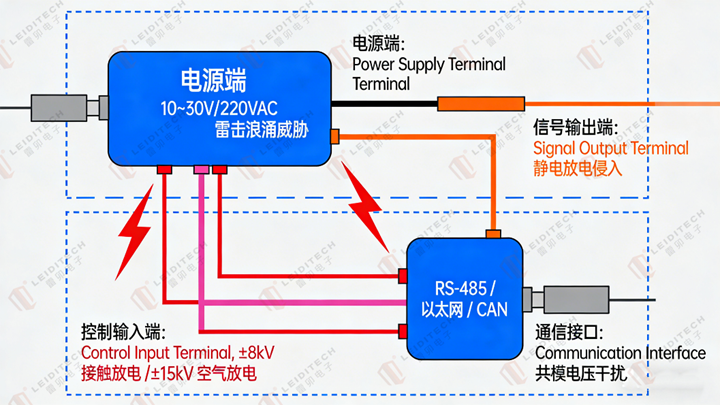

光纤传感器电路系统主要由光源、光纤传感部分、光电探测器、信号处理电路和控制输出模块组成，实际应用中四大环节最易受到静电浪涌威胁：
电源端：10~30V直流线路易受雷击感应高压脉冲（可达上百伏）和开关浪涌冲击，220V交流电源峰值电压约310V，需多重保护；
信号输出端：负载端静电（如继电器触点打火）反向侵入，峰值电流可达数十安培，易击穿晶体管或损坏信号芯片；
控制输入端：人员接触可产生±8kV接触放电、±15kV空气放电，直接冲击MCU等控制芯片；

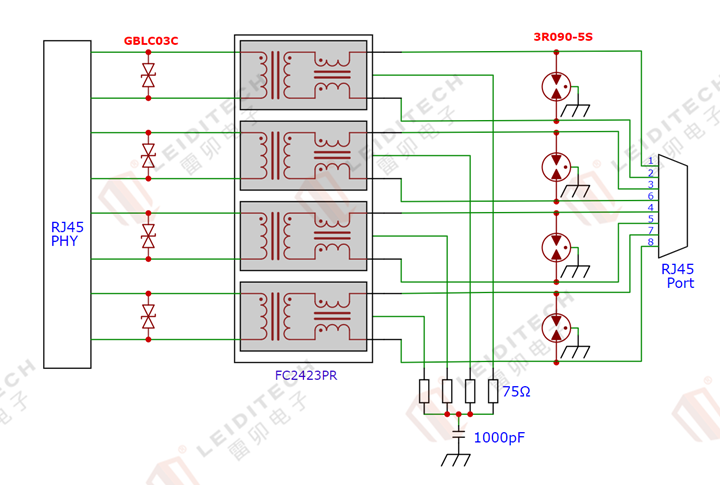

通信接口：RS-485、以太网等长距离传输易引入干扰，RS-485收发器共模电压耐受范围仅-7~+12V，缺乏低阻抗返回路径时易产生电磁辐射干扰。
二、电源端防护设计与TVS选型指南

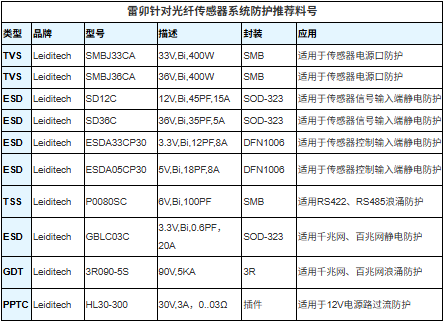

电源端是防护第一道防线，上海雷卯电子推荐采用陶瓷气体放电管（GDT）、压敏电阻（MOV）和瞬态电压抑制二极管（TVS）等核心元件，针对性防护方案如下：
AC220V防护：MOV选用14D471K（压敏电压470V±20%，标称放电电流 4.5kA），GDT选用2R600-8L（600V双向，标称放电电流10KA），满足 IEC61000-4-5 4KV~8KV测试要求；

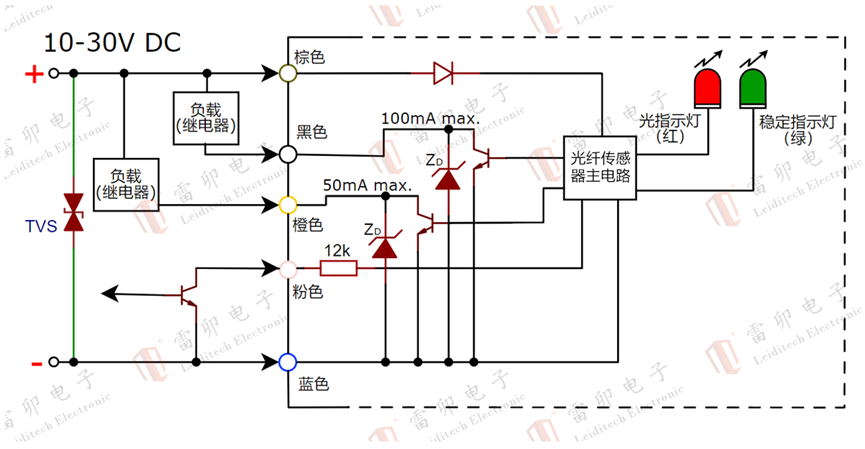

DC 10-30V：双向TVS管首选SMBJ33CA（覆盖10~30V工作范围，峰值脉冲功率 600W，响应时间≤1ns），第三级搭配自恢复保险丝HL30-300（额定电流 3A），防止过流损坏。
三、信号端与控制端ESD防护技巧
信号端和控制端是静电防护重点，上海雷卯电子推荐以ESD二极管为核心，按信号类型针对性防护，信号端防护需区分模拟量输入、模拟量输出、数字量输入和数字量输出等信号类型，采用针对性防护策略：
信号输出端：推荐采用ESD二极管如SOD-323系列进行防护，该系列二极管覆盖5V-36V电源电压范围，满足IEC61000-4-2等级4标准（实际参数可达到接触放电30kV空气放电30kV）。

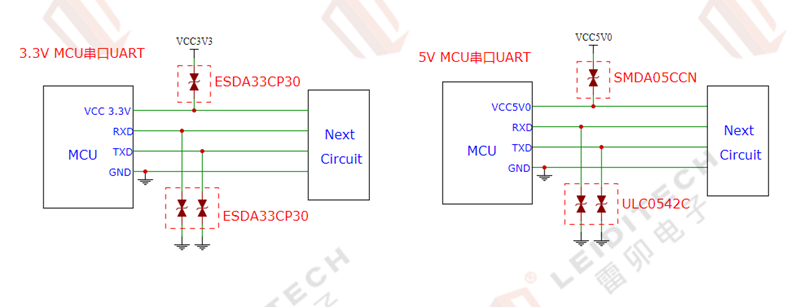

控制输入端：选用低电容ESD二极管如ESDA05CP30（3.3V双向、电容12pF、峰值电流8A），精准保护MCU等控制芯片，满足IEC61000-4-2等级4要求。
四、通信接口多级防护方案
通信接口防护是光纤传感器与外部系统连接的桥梁，也是静电浪涌侵入的主要通道。上海雷卯电子针对不同接口设计差异化多级防护策略：

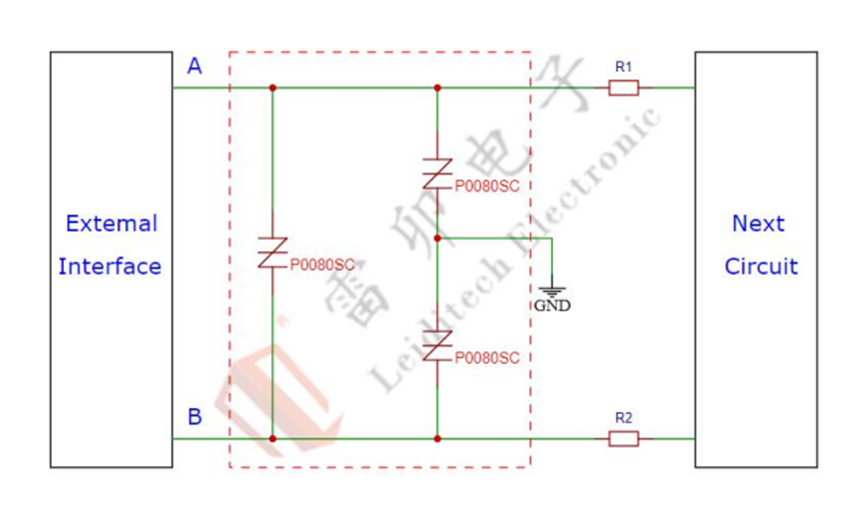

RS-485/RS422接口：采用低残压TSS元件P0080SC（6V双向、100PF），反应时间达ns级，兼顾浪涌与静电防护，满足 IEC61000-4-2（接触放电8kV、空气放电15kV）和IEC61000-4-5（浪涌10/700μs，6KV）标准；
