消防二总线静电浪涌防护

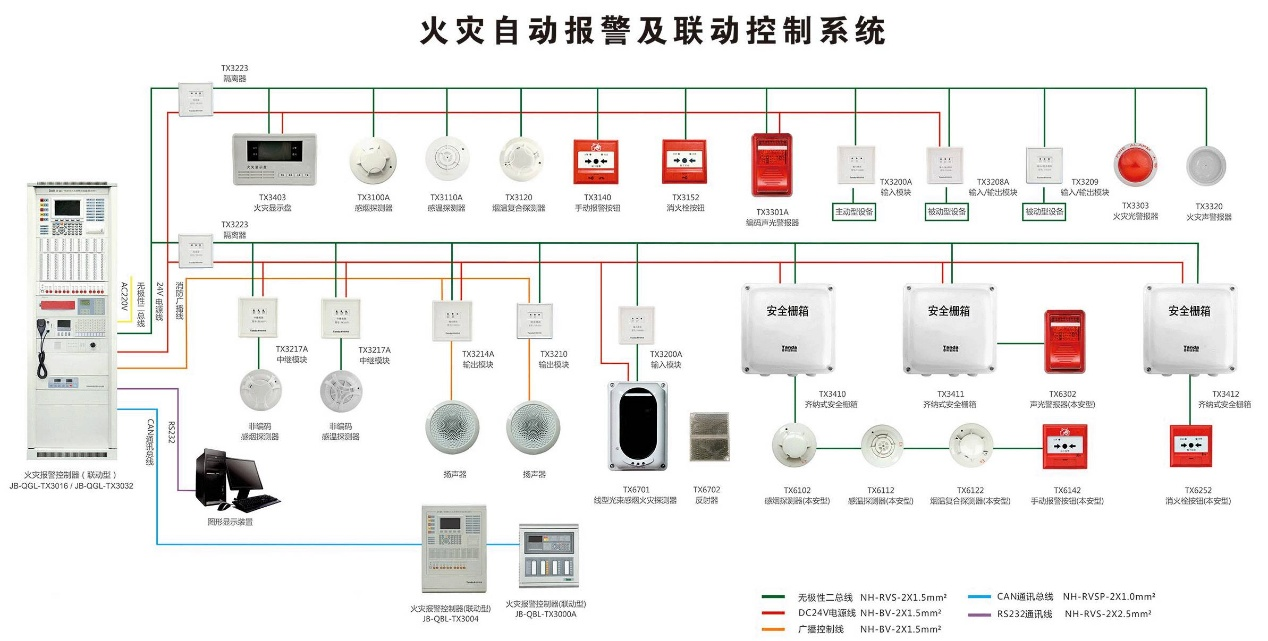

消防二总线是一种双线制通信与供电技术，通过同一对导线实现24V/28V直流供电与数字信号传输，广泛应用于火灾报警控制器与探测器、模块等设备的联网通信。

·PowerBus协议：采用低压直流载波+TDMA时分多址技术，将电源与通信信号叠加传输。

·长距离覆盖：理论通信距离可达1500米，支持星型、总线型等拓扑结构。

·低电压供电：24V/28V直流供电，设备功耗低且安全性高。

·Modbus兼容性：应用层协议支持Modbus RTU，可直接对接火灾报警控制器。

雷卯电子针对消防二总线静电浪涌防护方案

针对二总线系统共线供电与通信的特性，雷卯采用GDT陶瓷气体放电管3R090-5S快速导通（纳秒级响应），泄放浪涌电流；PTC自恢复保险丝SMD1812P110TF-33抑制浪涌电流（如总线短路、设备故障引发的过流），避免热失效；后级采用SMC 24（24V总线）纳秒级响应，保证信号完整性，满足IEC61000-4-2，ISO10605-2 等级4，接触放电30kV，空气放电30kV。



类别	型号	描述	电流	通道数	封装	应用
ESD	SMC24	24V,2路双向，50PF±30kV（air），±30kV（contact）	9A	2	SOT-23	用于PowerBus 24V总线防静电
ESD	SD24C	24V,1路双向，25PF±30kV（air），±30kV（contact）	9A	1	SOD-323	用于PowerBus 24V总线防静电
ESD	SD30CW	30V,1路双向，30PF±30kV（air），±30kV（contact）	9A	1	SOD-323	用于PowerBus 28V总线防静电
GDT	3R090-5S	90V±20% 双向1.5pF	5KA	2	3R直径5MM	用于PowerBus 28V总线防浪涌
PTC	SMD1812P110TF-33	33V，1.1A,0.25Ω	1.1A	1	SMD1812	用于Powerbus总线防过流
