在智能驾驶数据量呈指数级增长的趋势下，SerDes 作为连接传感器、显示屏与计算平台的核心纽带，需同时满足 “高速率传输” 与 “高可靠性运行” 的双重挑战。雷卯电子针对 GMSL/FPD-Link 私有协议与 A-PHY 公有协议的差异化需求，提供从电源浪涌到信号 ESD 的全链路防护方案，通过低结电容（≤0.3pF）、高车规等级（AEC-Q101）器件保障信号完整性，助力车企在 - 40℃~+85℃极端环境与复杂电磁干扰中实现 “零误码” 数据传输。
一、SerDes的电磁挑战与雷卯解决方案
车载环境中，发动机点火脉冲（ISO 7637-2 脉冲 5a/5b）、静电放电（ESD）及高速信号串扰易导致 SerDes 信号失真，需针对不同协议架构设计差异化防护方案。
1. 电源端浪涌防护（12V 系统）

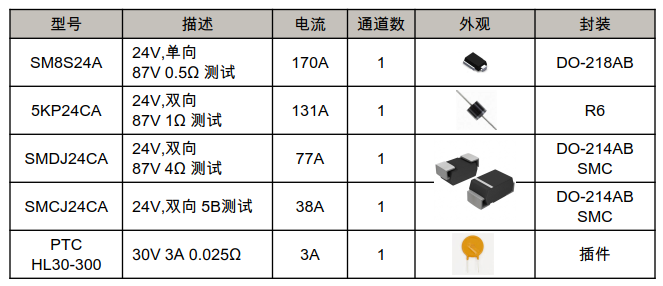

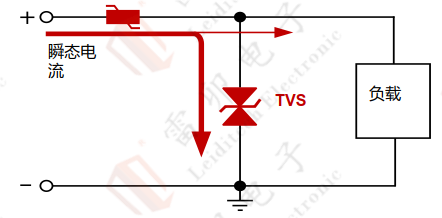

对于SerDes芯片的所在主板供电端，引擎点火脉冲（ISO 7637-2脉冲5a/5b）与BCI大电流注入可能导致信号失真，雷卯采用单独大功率的TVS或PTC+TVS的组合方案。
2. 信号端静电防护（ESD）
A-PHY 总线（公有协议）

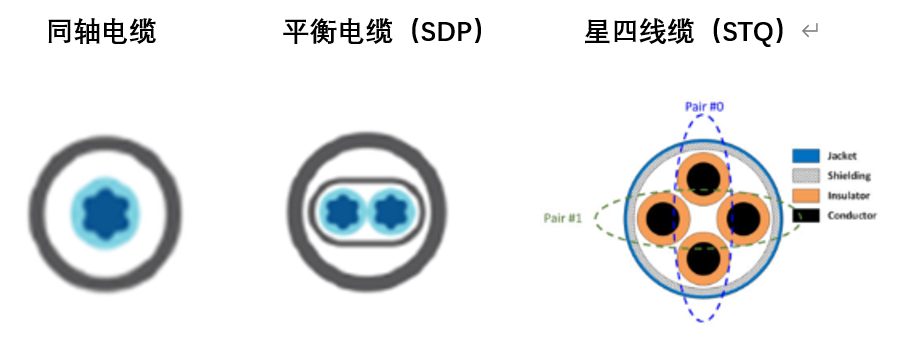

A-PHY 定义了以下三种不同的电缆拓扑结构，如下图所示

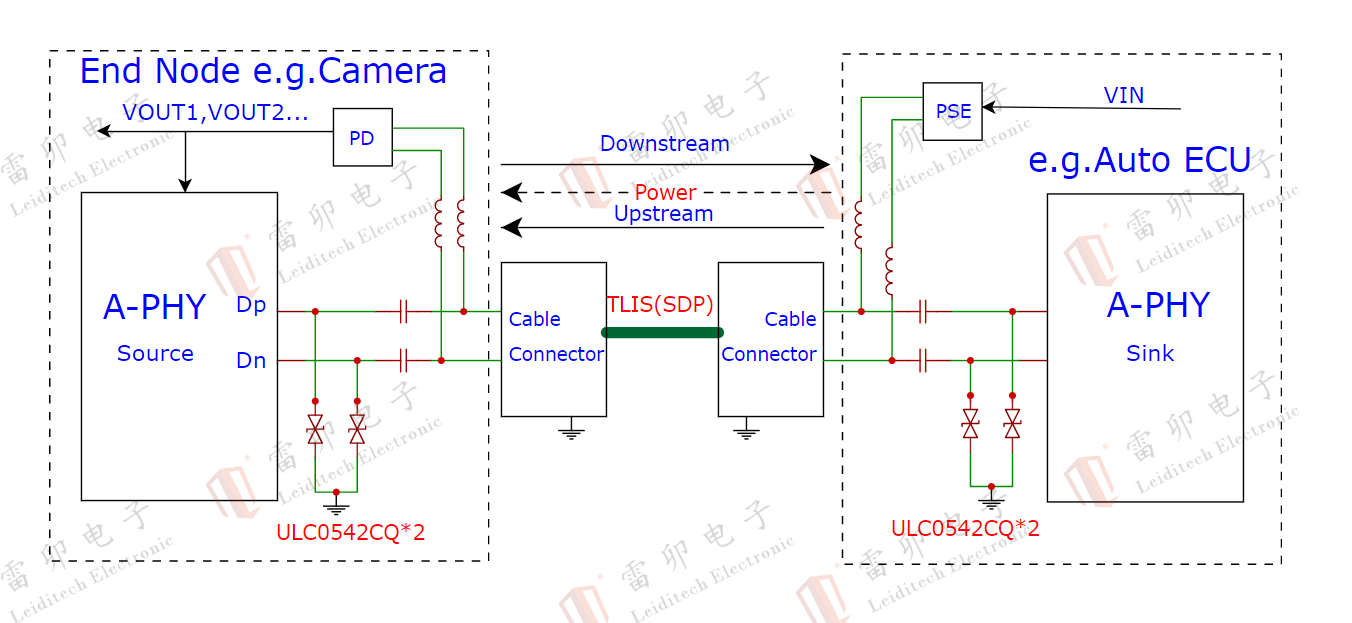

雷卯针对A-PHY的静电防护，采用ULC0542CQ,可用于同轴线路，也可以用于差分线路，符合AEC-Q101车规认证，符合IEC 61000−4−2，等级4，空气放电±25Kv，接触放电22Kv，结电容低至0.3pF，保证信号完整性.
GMSL/FPD-Link 总线（私有协议）：
l单端系统（同轴电缆传输）：
单端系统模式是由一根同轴电缆组成，同轴电缆上可以传输12V电源，主要用于车载摄像头，雷卯采用ULC1811CDNQ，Cj=0.3pF(Typ.)低结电容，保证信号完整性，满足IEC61000-4-2，等级4，接触放电15kV，空气放电25kV。
l差分系统（两对差分线传输）：
差分系统模式是由两对差分线组成，主要应用于车内的高清中控显示器等。雷卯推荐集成式的ULC3324P10LV，Cj= 0.45pF(Typ.) 封装为DFN2510，单颗保护四路差分线。另有ULC0342CDNHQ，Cj=0.22 pF(Typ.) ，封装为DFN1006，布线更灵活。
| 品牌 | 型号 | 描述 | 电流 | 封装 | 应用 |
| Leiditech
雷卯 |
ULC0542CQ | 5V，Bi，0.3pF
Air ±25Kv Contact ±22Kv |
4A | DFN1006
|
适用于MIPI A-PHY总线静电防护 |
| Leiditech
雷卯 |
ULC0511CDN30Q | 5V，Bi，0.3pF
Air ±30Kv Contact ±30Kv |
6A | DFN1006 | |
| Leiditech
雷卯 |
ULC0524P | 5V，Uni，0.3pF
Air ±30Kv Contact ±30Kv |
5A | DFN2510P10 | 适用于MIPI A-PHY差分线静电防护 |
| Leiditech
雷卯 |
ULC1811CDNQ | 18V，Bi，0.3pF
Air ±25Kv Contact ±15Kv |
2A | DFN1006 | 适用于FPD-LINK和GMSL总线单端系统模式静电防护 |
| Leiditech
雷卯 |
ULC3324P10LV | 3.3V，Uni，0.45pF
Air ±30Kv Contact ±30Kv |
14A | DFN2510P10 | 适用于FPD-LINK和GMSL总线差分系统模式静电防护 |
| Leiditech
雷卯 |
ULC0342CDNHQ | 3.3V，Bi，0.3pF
Air ±20Kv Contact ±15Kv |
6A | DFN1006 | 适用于FPD-LINK和GMSL总线差分系统模式静电防护 |
三．SerDes 技术架构与车载应用价值
1. 技术原理与核心优势

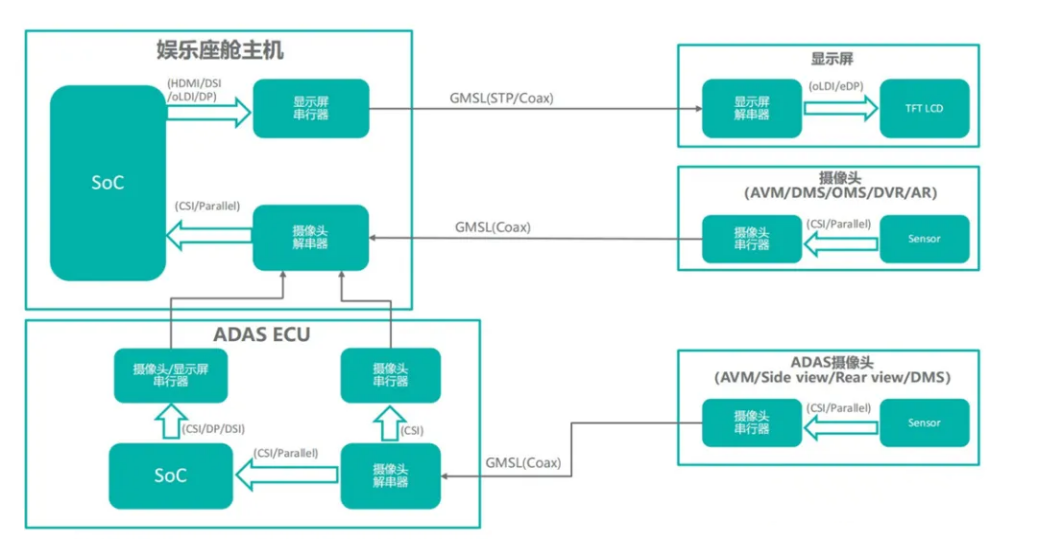

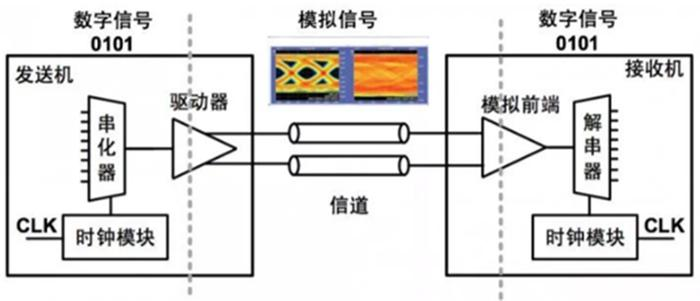

SerDes（串行器 / 解串器，Serializer/Deserializer）通过将多路并行数据转换为高速串行信号传输，在接收端再还原为并行数据，实现 “数据压缩 - 传输 - 解压缩” 的全流程处理。其优势包括：高带宽、低延迟、低功耗、抗干扰能力强、可扩展性强等优势，能够支持HDMI、LVDS、MIPI等多种数据协议灵活组网。
