是一款专为单片机 MCU 模块供电设计，支持3.3V 5V供电应用，高耐压 高性能 大电流 高电压精度、纹波小、动态响应快，支持瓷片电容应用，有效解决小体积应用问题，成熟稳定量大，低待机功耗，高性价比 外围精简
给大伙儿分享一下。这货最大的亮点就是内置了一颗150V耐压的MOS管，输入直接干到120V都没问题，像我们平时常见的电动车控制器、工业控制、或者POE交换机供电这些高压转低压的场景，用它就很合适。
别看它个头不大（ESOP-8封装），但能力不小，能持续给负载提供1A的电流。你要做个12V/1A或者24V/0.8A的辅助电源，基本上一颗芯片加几个外围阻容就搞定了，板子可以做得非常小。而且它的转换效率很高，官方标称最高能到95%，这样发热量就控制得比较好，配合底部的散热焊盘，把铜皮铺好了，长时间运行也很稳。
再聊聊它的控制逻辑，用的是峰值电流模式，动态响应快，环路稳定性也不错。输出电压通过VFB引脚的电阻分压就能设定，最低可以调到3.3V，满足现在很多低压逻辑电路的供电需求。同时它自带恒流功能，通过CS引脚采样电阻就能设置最大输出电流，对于需要限流保护的场合来说非常实用，相当于一个可调的恒压恒流源。
让我比较意外的是它还集成了很多保护功能，像软启动（SS）能抑制热插拔时的浪涌电流，保护芯片和后级负载；输出短路保护（SCP）、过流保护（OCP）和过热保护（OTP）也都有，这样焊好板子通电试机的时候就不用提心吊胆了，容错性比较强。另外它还带了一个输出线损补偿功能，如果输出线比较长，它能自动补偿电压降，保证负载端的电压精度，这个设计挺贴心的。
开关频率典型值在130KHz，这个频率不算特别高，好处是对EMI设计比较友好。轻载的时候它会进入PWM+PFM模式，能提高轻载效率，待机功耗很低。还有个细节是它设计了一个最小开关频率5KHz，能确保在轻载动态响应时依然稳定。

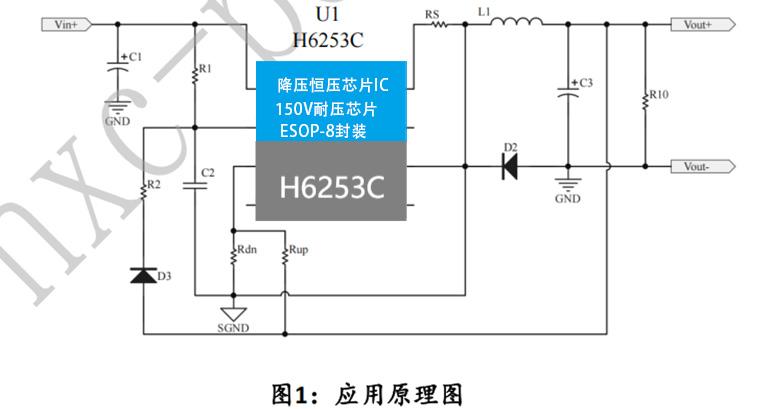

总的来说，如果你手头有高压转低压的需求，输入电压在8V到120V之间，电流需求在1A以内，又希望芯片集成度高、外围简单、保护功能齐全，那这颗H6253C确实值得考虑。直接拿官方手册的典型电路画板子，成功率应该很高。有同行做过这个芯片的吗？欢迎在楼下交流一下实际使用的经验，或者分享下你的应用场景。
典型应用
✅汽车充电器、电池充电器
✅恒压电源
✅GPS定位器，BMS
✅电动自行车、扭扭车、电动车手机充电
✅MCU模块供电
✅电动汽车变流器
✅车载仪表
