雷卯ULC3324BP10是一款3.3V 低钳位电压V c, 4路双向，低容ESD二极管，封装为DFN2510-10。 ULC3324BP10可以完全替代替代,TI德州仪器(TPD4E02B04QDQARQ1) ，Nexperia（安世） PESD4USB3B-TTSX, PUSB3AB4，Will(ESD73034D)

参数对比列表如下：

Part No. 型号	Mfrs 制造商	ESD per IEC61000-4-2 Air/Contact 静电	Power （W)功率	Vrwm(V) 反向电压	Vb(V） 击穿 电压	VCmax@A 钳位电压@最大IPP	Cj(PF) 结电容	Package 封装
ULC3324BP10	Leiditech（雷卯）	±15kV/±15kV	50	3.3	5.5	5V@6A	0.17-0.25	DFN2510P10
TPD4E02B04QDQARQ1	TI（德州仪器）	±12kV/±15kV	17	3.3	5.5	10V@2A	0.25-0.33	DFN2510P10
PESD4USB3B-TTSX	Nexperia （安世）	±15kV/±15kV	39	3.3	6.0	6.7V@7A	0.24-0.3	DFN2510P10
PUSB3AB4	Nexperia（安世）	±15kV/±15kV	39	3.3	5.5	6.3V@7A	0.17-0.2	DFN2510P10
ESD73034D	Will	±15kV/±10kV	33	3.3	9.0	6V@5.5A	0.2-0.28	DFN2510P10

列表备注：Vrwm:反向关断电压， Vbr :击穿电压 ， VCmax@A：最大IPP条件下测的VC, Cj: 结电容， Features：1CH :单路，Bi:双向 。

如您正在使用以上几款，需要国产替代，可以联系上海雷卯销售人员申请样品测试。

ULC3324BP10  性能特点

• 4路双向ESD保护二极管
• 结电容Cj=0.17pF typ
• 低钳位电压，随IPP 变化，最大为VC(7V)
• 高IPP ( max 6A)
• 超低漏电流
• 超小封装（DFN2510-10）

ULC3324BP10应用

1. 接口

• USBType-C
• USB3.1 第2代
• 高清多媒体接口(HDMI)2.0/1.4
• USB3.0
• DisplayPort 1.3
• 10/100/1000Mbps 以太网应用电路
• GMSL, FPD-Link, LVDS

1. 终端

• 响主机
• 后座娱乐系统
• 远程信息处理
• USB集线器
• 仪表组
• 车身控制模块
• 媒体接口

应用电路

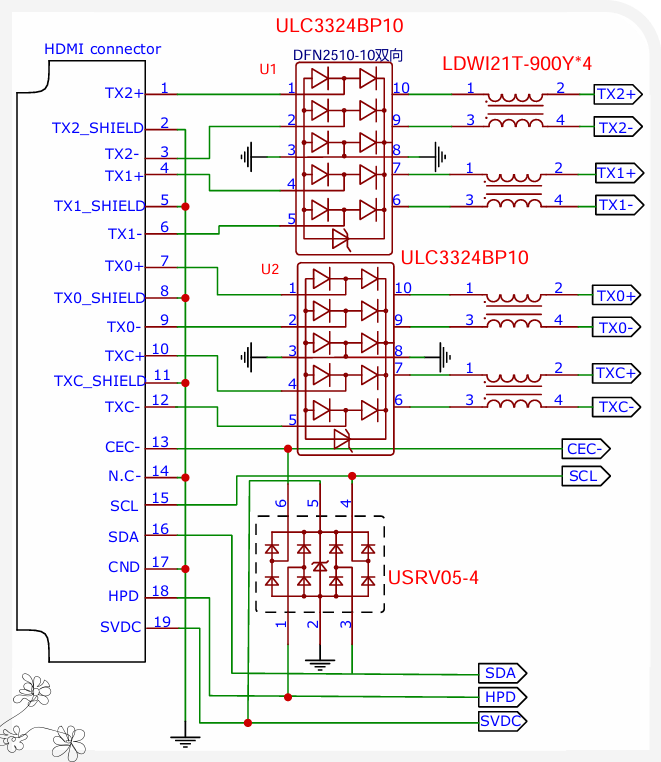

应用于HDMI2.0 接口电路

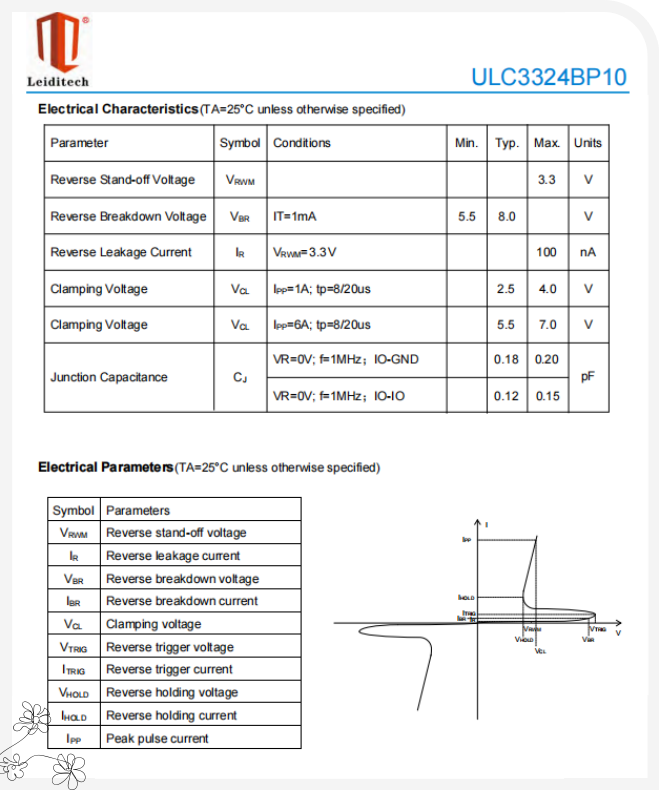

ULC3324BP10规格书参数
