【瑞萨电子】工业压力控制系统解决方案

压力控制系统在各种工业应用中都是必不可少的，例如压力校准器、电动气动调节器和流量控制系统。 这些系统由电磁阀、压力传感器和控制器组成，它们协同工作，通过根据设定压力精确打开和关闭电磁阀来管理压力。 传统上，这些系统需要多个组件，如外部模拟前端（AFE）和复杂的控制器，这会增加设计的成本和占用空间。 现代趋势正在转向集成度更高、更紧凑、更具成本效益的系统，这些系统既能保持性能又能降低复杂性。

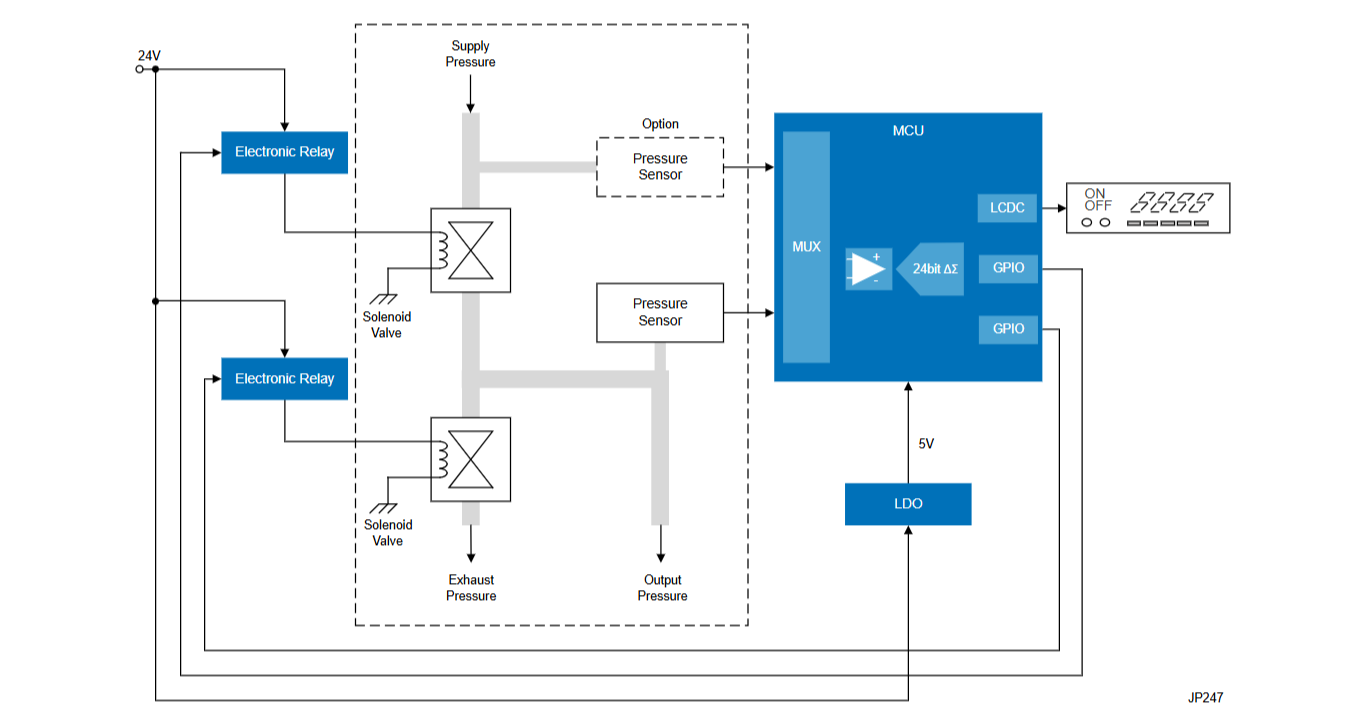

该设计通过利用集成高精度 AFE 的 MCU 解决了这些挑战，无需外部 AFE，从而简化了设计并降低了 BOM 成本。 它还能将外部元件可能产生的信号噪声风险降至最低，从而提高系统可靠性。 此外，用于切换 AFE 输入的多路复用器允许同时测量输出和供应压力，从而实现快速、准确和抗干扰的压力控制。

系统优势：

将 MCU 和高精度 AFE 集成到单个芯片中，无需外部专用 AFE，从而降低了 BOM 成本并节省了宝贵的电路板空间。
多路复用器用于切换 AFE 输入并测量输出和供应压力，从而实现高速和抗干扰的压力控制。
采用 RXv2 内核的浮点单元（FPU），加速滤波器计算和比例积分微分 （PID） 控制计算，从而实现高精度和快速响应。

压力控制流量控制压力校验仪电动气动减压阀
