方案介绍：
USB 供电 (PD) 消费类平台可满足用户对高效充电解决方案日益增长的需求。 该平台支持通过 USB Type-C® 端口以高达 100W 的功率进行充电，可容纳 2 至 4 节电池，最大电流可达 12A。 该平台可以从电池中获取电能，并轻松配置典型的电池规格（如电池数量和充电电流限制）。 它还支持通过 USB Type-C 输出端进行高达 60W 的电池放电。 该平台内置安全功能且能效级别高，可为各种消费类电子产品提供完整、可靠和用户友好的 USB PD 设计。
系统优势：
采用高性能控制器和功率器件，设计简单且能效更高
参考设计，更易于开发
满足 USB Type-C 和 USB PD 应用场景的营销需求

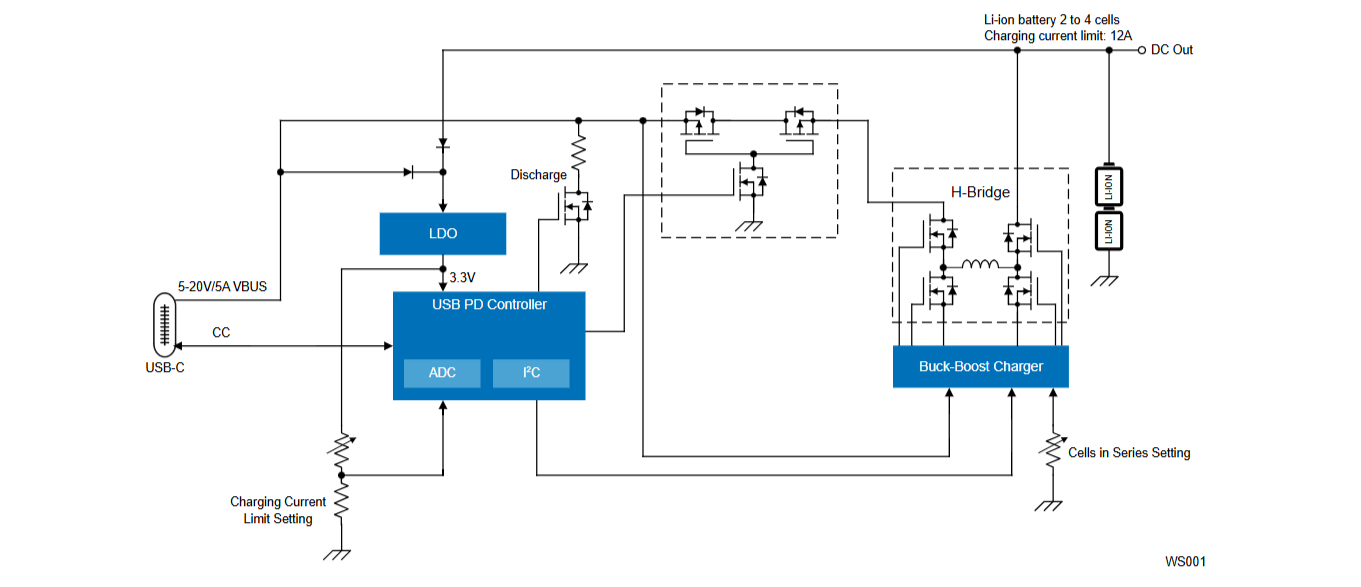

方框图：
开发板：100W USB Type-C 2 节到 7 节电池系统参考设计
这是一款单端口参考设计，用于实现 2 至 7 节串联电池的电池系统。 它支持两种模式：一种是仅从 USB Type-C® 端口供电，另一种是与带有电池管理系统 （BMS） 的锂离子电池相结合实现移动电源功能。
由于电缆、板载充电器和电路板存在一定的损耗，USB Power Delivery （USB PD） 端口管理器会补偿 USB Type-C 输入电平，以实现最佳电池充电操作。 该评估板上的开关允许您选择串联电池的数量和充电电流。
该评估板的固件是使用名为 VIDWriter 的指令工具生成。 可以使用 ImageGen 工具进行 VIDWriter 不支持的更详细设置。
RTK-251-SinkCharger-RAA489118 Design Files
RTK0EUG011D09020BJ (RTK-251-SinkCharger-RAA489118) Reference Design Manual
