无电池LED美容大排灯方案：ECP5702+FP7208实现PD供电与RGBWY五路恒流调光

无电池LED美容大排灯方案：ECP5702+FP7208实现PD供电与RGBWY五路恒流调光

随着LED美容仪、光疗仪、大排灯等医美产品不断升级，越来越多产品开始采用Type-C接口，部分新品甚至直接取消了内置锂电池，转而采用PD供电方案。

那么，无电池的大排灯到底是如何工作的？这种方案又有哪些优势？

传统美容大排灯存在哪些问题？

目前市场上的LED美容大排灯主要有两种供电方式：

• AC适配器直接供电
• 内置锂电池供电

其中，锂电版本虽然移动更加方便，但也存在不少问题：

• 电池成本高，占整机BOM较大比例；
• 大容量电池充电时间较长；
• 电池老化后续航下降，需要更换；
• 电池管理、电池认证增加产品开发成本。

对于需要长时间工作的美容大排灯而言，电池和LED灯珠通常是整机成本最高的两个部分。

因此，不少厂商开始思考：是否可以取消电池，将成本投入到更高品质的LED光源和光学设计上？

Type-C PD供电，为无电池美容仪提供新的设计思路

近年来，PD快充生态已经十分成熟。PD充电器、PD移动电源、储能电源以及车载PD接口都能够提供稳定的大功率输出，因此完全可以作为美容仪的外部电源。方案中，只需在Type-C接口增加一颗ECP5702 PD协议取电芯片。

它可以通过外部电阻配置需要申请的PD电压，例如：9V 、12V 、15V 、20V

最高支持20V/5A（100W）功率输入。

当设备连接PD适配器、PD充电宝或其它支持PD协议的电源后，ECP5702完成PD协议握手，即可申请对应电压，为整个LED系统稳定供电。相比传统固定5V供电，PD供电能够获得更高功率输出，更适合高亮度、多通道LED美容设备。

ECP5702+FP7208实现RGBWY五路LED恒流调光

在LED驱动部分，可搭配台湾远翔FP7208五路LED恒流驱动芯片。

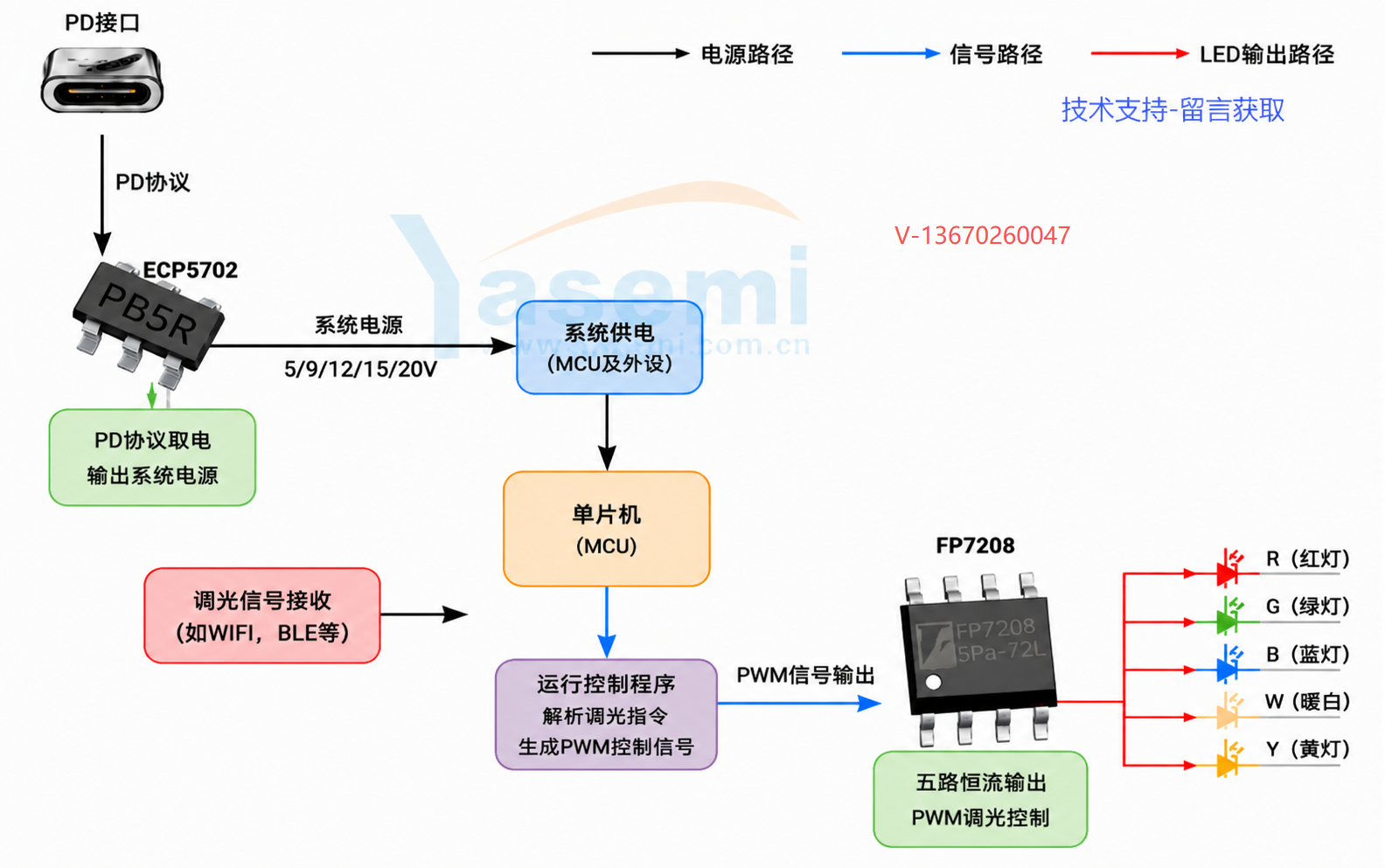

整个系统工作流程如下：

PD电源 → ECP5702协议取电 → MCU控制 → FP7208恒流驱动 → RGBWY LED灯珠

其中：

• ECP5702负责完成PD协议通信，为系统提供稳定供电；
• MCU接收用户调光指令，输出PWM控制信号；
• FP7208负责驱动RGBWY五路LED，实现独立亮度调节。

由于FP7208采用恒流输出架构，可有效避免因电流波动导致亮度变化，从而保证不同颜色LED输出更加一致。对于美容光疗产品来说，不同波长对应不同护理模式，稳定的恒流驱动有助于LED保持稳定的光输出，提高整机光照一致性。

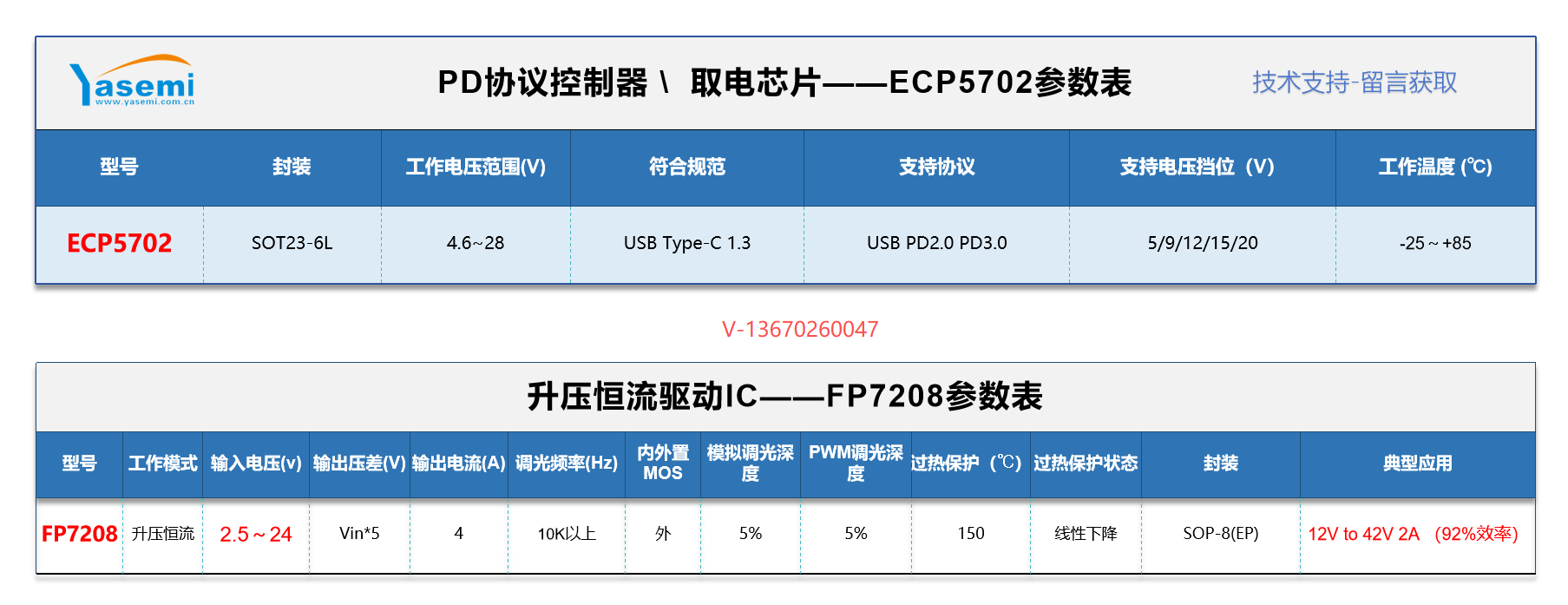

参数表：

无电池美容仪方案有哪些优势？

相比传统锂电方案，无电池PD供电方案具有以下优势：

• 降低整机BOM成本，减少电池及保护电路；

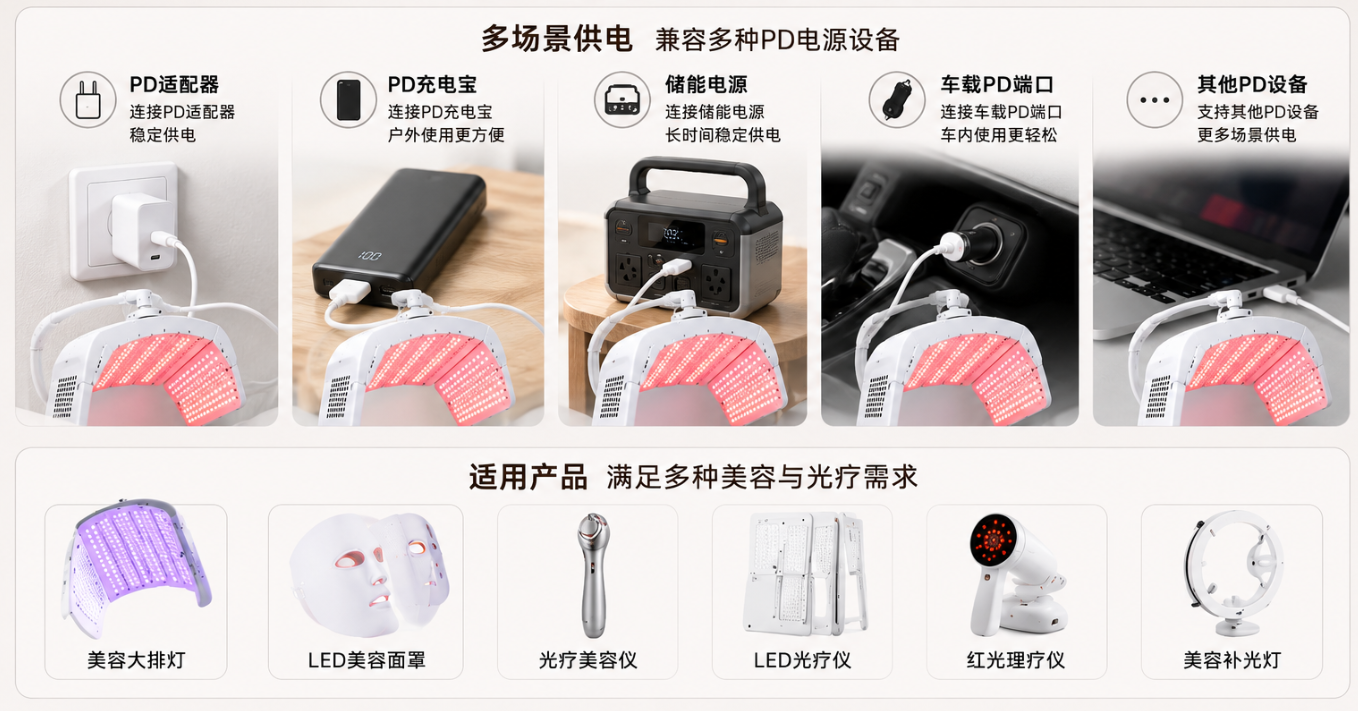

• 支持PD充电器、PD充电宝、储能电源等多种供电方式；
• 无需等待电池充电，即插即用；
• 产品重量更轻，更适合家用及商用美容设备；
• 节省出的成本可用于升级更高品质LED灯珠，提高产品竞争力；
• Type-C接口通用性更强，符合消费电子发展趋势。

对于美容大排灯、LED光疗仪、美容面罩、美容补光设备等产品，这种方案都具有较高的应用价值。

总结

随着Type-C PD供电逐渐普及，无电池设计正成为LED医美产品的一种新趋势。

通过ECP5702 PD协议取电芯片实现高功率输入，再结合FP7208五路恒流LED驱动芯片完成RGBWY独立调光，不仅能够满足美容仪对稳定光输出的要求，还能降低整机成本、丰富供电方式，为产品升级提供更多设计空间。

对于希望打造轻量化、高亮度、多场景供电美容设备的厂商而言，这种方案具有较高的参考价值。

如果您有进一步的技术探讨或方案定制需求，欢迎随时联系我们雅欣工程师团队~
