DD3118S双头USB3.0读卡器主控芯片设计与应用解析

在移动存储高速发展的今天，兼具USB-A与Type-C双接口的读卡器成为市场主流。DD3118S作为国产高集成USB3.0读卡器主控芯片，凭借原生双接口、5Gbps高速传输与极简外围设计，成为替代进口方案（如GL3213S）的优选，广泛应用于便携读卡器、OTG设备及工业存储场景。

一、芯片核心特性

DD3118S采用40nm低功耗工艺，QFN-42封装（4.9×2.5mm），工业级温度范围（-40℃~+85℃），适配严苛环境。核心特性如下：

双接口原生集成：内置USB-A与Type-C双物理接口，无需外挂切换芯片，自动识别主机类型，兼容新旧设备。

超高速传输：支持USB3.0SuperSpeed（5Gbps），向下兼容USB2.0/1.1；SD接口支持UHS-ISDR104，最高读写156MB/s，兼容2TBSDXC卡，满足4K视频传输需求。

高集成度设计：内置时钟源（无晶振）、双路LDO（3.3V/1.8V）及8kVESD防护，外围仅需13颗元件，BOM成本低，PCB可小型化至40×15mm。

多协议兼容：支持SD3.0、eMMC4.5，SDx4/eMMCx8位宽，适配SD/TF卡，支持I2C配置VID/PID，便于品牌定制。

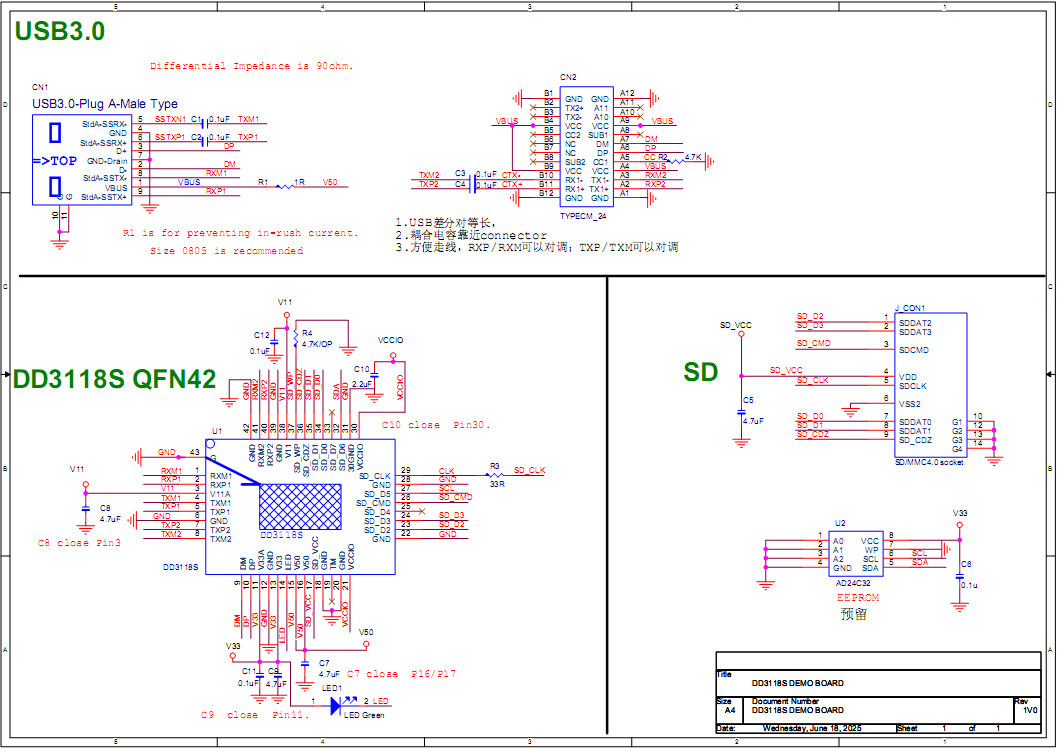

二、电路设计关键要点

1.电源与时钟设计

芯片由USB总线5V供电，内部LDO生成3.3V（I/O）与1.8V（核心），电源引脚就近并联1μF+0.1μF滤波电容，抑制纹波。无外部晶振，内置高精度时钟，简化布局并降低EMI。

2.双接口电路设计

USB-A接口：DM/DP差分线阻抗控制90Ω，长度误差≤5mil，配置ESD防护阵列。

Type-C接口：CC引脚配置下拉电阻，自动识别主机/从机；USB3.0TX/RX差分线严格100Ω阻抗匹配，确保5Gbps信号完整性。

3.SD/TF卡接口设计

SD_CLK/CMD/DATA线串联22Ω限流电阻，并行50K上拉至3.3V；卡检测引脚（CD）通过10K电阻上拉，实现热插拔识别。高速信号区铺地，减少噪声耦合。

4.PCB布局规范

遵循“信号路径最短”原则，USB与SD高速走线≤20mm。

芯片下方铺完整地平面，分割电源区域，避免数字/模拟信号干扰。

双接口分区布局，USB-A与Type-C间距≥8mm，防止信号串扰。

三、方案优势：

原生双接口：无需额外切换芯片，即插即用，兼容电脑、手机、平板。

极简设计：外围元件少，研发周期短，BOM成本较进口方案降低30%。

工业级可靠：宽温、高ESD防护，适配消费与工业场景。

国产化替代：供货稳定，性价比高，规避进口芯片缺货风险。

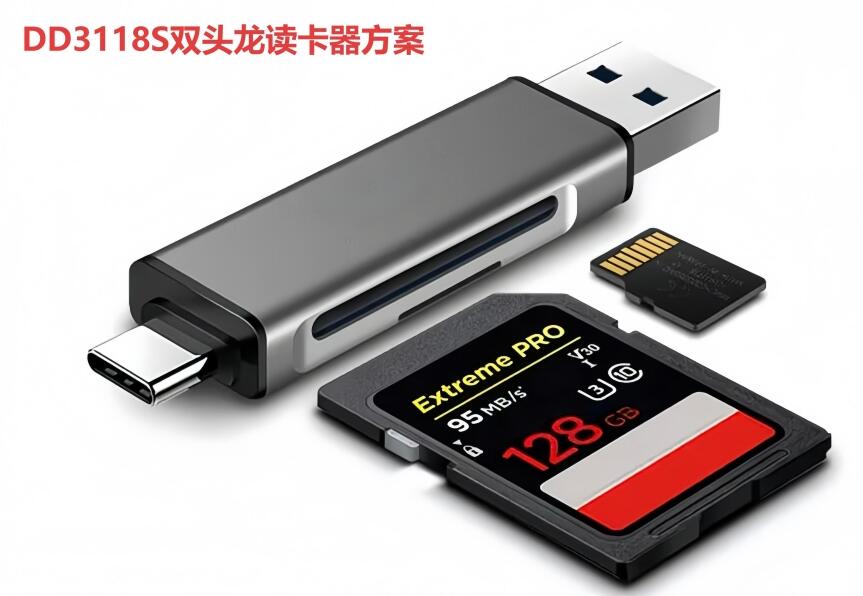

DD3118S广泛用于双头读卡器、USB-C扩展坞、运动相机/无人机存储卡读取、车载OTG设备、工业控制存储模块等，满足高速、便携、多接口兼容需求。

四、综上所述：

DD3118S以原生双接口、高集成度、高速传输为核心，实现USB3.0与SD3.0协议的高效转换，大幅简化读卡器电路设计，降低成本并提升可靠性。作为国产替代标杆，它助力存储设备小型化、国产化，在消费电子与工业领域具备广阔应用前景。
