一、方案概述：在存储外设国产化替代趋势下，国产DD3118成为替代进口GL3213S的主流USB3.0读卡器主控芯片，采用40nm低功耗工艺，单芯片集成USB3.0PHY、SD3.0控制器、双路LDO与内置振荡器，无需外部晶振，大幅精简外围器件。
本文基于完整量产方案，从芯片特性、硬件电路、GerberPCB设计、标准化BOM清单四大维度拆解，配套可直接投板的工程文件，适配消费级TF/SD读卡器、工业嵌入式读卡模块开发，全文贴合硬件工程师量产落地需求。
二、DD3118核心芯片优势:
DD3118支持USB3.0传输，向下兼容USB2.0/1.1；存储卡侧完整兼容SD3.0U、eMMC4.5，支持SDR104高速模式，单卡最大识别2TB SDXC/TF卡，满足4K影像、航拍素材高速读写场景。
- 高集成降本：内置3V/1.8V LDO、内部时钟振荡器，省去外部25MHz晶振、配套负载电容，BOM物料数量相比进口方案少；DD3118S版本集成USB-A+Type-C双接口控制逻辑，无需额外切换IC。
- 可靠性适配量产：内置多级ESD防护，工作温宽-40℃~+85℃，满足消费与工业设备标准；I2C总线可自定义VID/PID，适配Windows、Android、Linux免驱识别。
- 信号简化设计：芯片内部集成硬件DMA，USB与SD通道数据直传，降低MCU负载，无需外挂单片机即可独立工作。
三、量产Gerber PCB设计规范（配套工程文件要点）
本次配套Gerber文件采用标准4层板堆叠（TOP信号层-GND完整地层-POWER电源层-BOTTOM辅助信号层），完全适配USB3.0高速信号完整性要求，文件包含走线层、阻焊、钢网、钻孔、轮廓全套标准生产图层，PCB设计核心约束如下：
- 0差分阻抗管控：SSTX+/SSTX-、SSRX+/SSRX-差分对严格控制90Ω±10%差分阻抗，表层微带线统一6mil线宽、18mil差分间距，同对内走线长度误差≤5mil，禁止直角走线，全部采用45°斜角过渡。
- 分区隔离抗干扰：0高速差分线与USB2.0D+/D-保持≥50mil间距，中间铺GND铜皮隔离；TF卡卡座信号紧邻DD3118芯片摆放，缩短SD时钟、数据线长度，降低时序损耗。
- 地平面完整规则：高速差分线下方禁止电源分割槽，接口金属外壳地与信号地预留2mm隔离带，通过单点磁珠连接，抑制静电与射频干扰；芯片电源引脚就近放置0402封装1μF去耦电容，密集打地孔回流。
- Gerber文件标准化：输出格式统一RS274X，钻孔文件带坐标补偿，钢网层优化0402阻容、QFN封装芯片开窗，兼容JLC、嘉立创等主流PCB厂商量产投板。

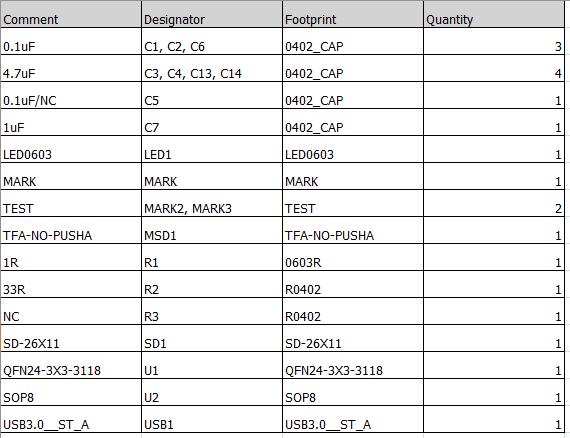

四、量产BOM表（配套完整清单）
整套方案BOM分为主控核心、接口器件、无源防护、结构辅料四大类，全部选用国产通用物料，交期稳定、成本可控，核心物料精简逻辑如下：
- 核心IC：DD3118QFN封装主控芯片1颗，无晶振配套器件；
- 接口器件：TF卡座、USB-A/Type-C连接器（DD3118S双接口版本双座）；
- 无源器件：0402电阻（1k/10k/22Ω）、0402MLCC电容（1μF/0.1μF），仅12颗无源物料；
- 防护器件：TVS阵列、自恢复保险丝，用于VBUS与SD信号静电、过流保护；
五、方案落地与工程文件价值

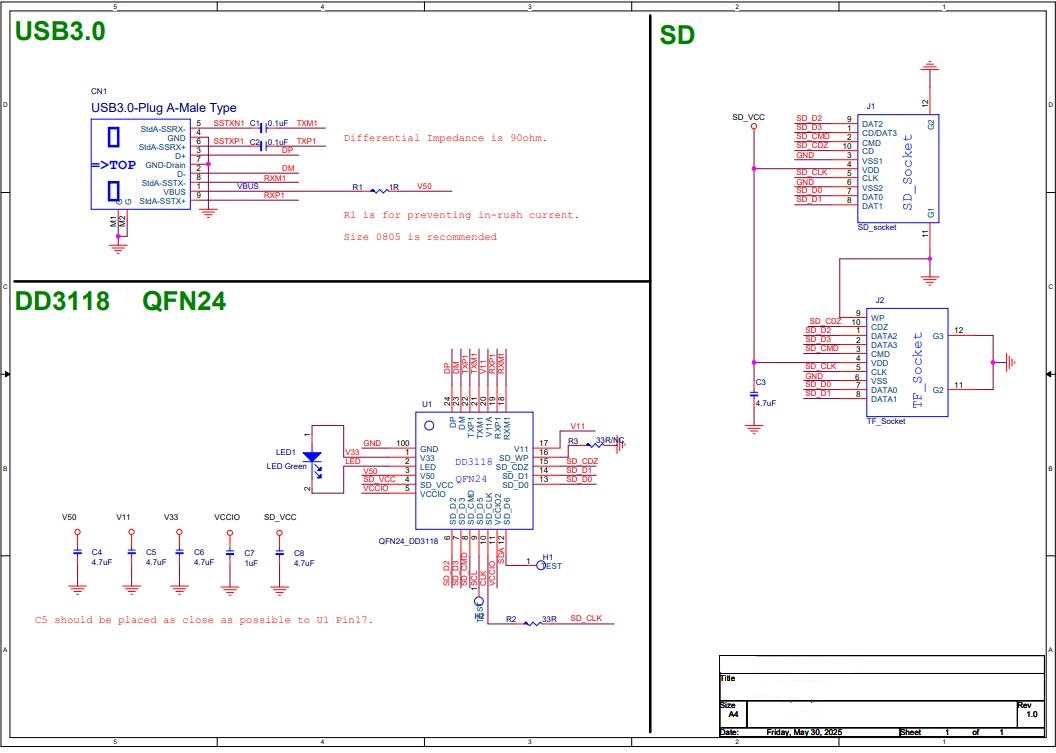

这套DD3118读卡器方案配套完整原理图、四层板Gerber工程文件、标准化BOM清单，无需二次改板即可直接交付PCB打样、贴片量产，大幅缩短硬件开发周期。对比传统进口读卡器芯片，国产化DD3118兼具成本、供货、性能三重优势，适用于笔记本拓展坞、运动相机、工控读卡单元、车载存储模块等多场景。
硬件工程师可基于配套文件快速迭代双口读卡器、Type-C直插读卡器、工业宽温读卡模块；PCB Gerber严格遵循高速信号规范，规避USB3.0丢速、读卡识别失败、EMC辐射超标等量产常见问题，BOM清单兼顾成本与供货稳定性，是国产化高速读卡器开发的标准化落地方案。
