一、核心功能与架构

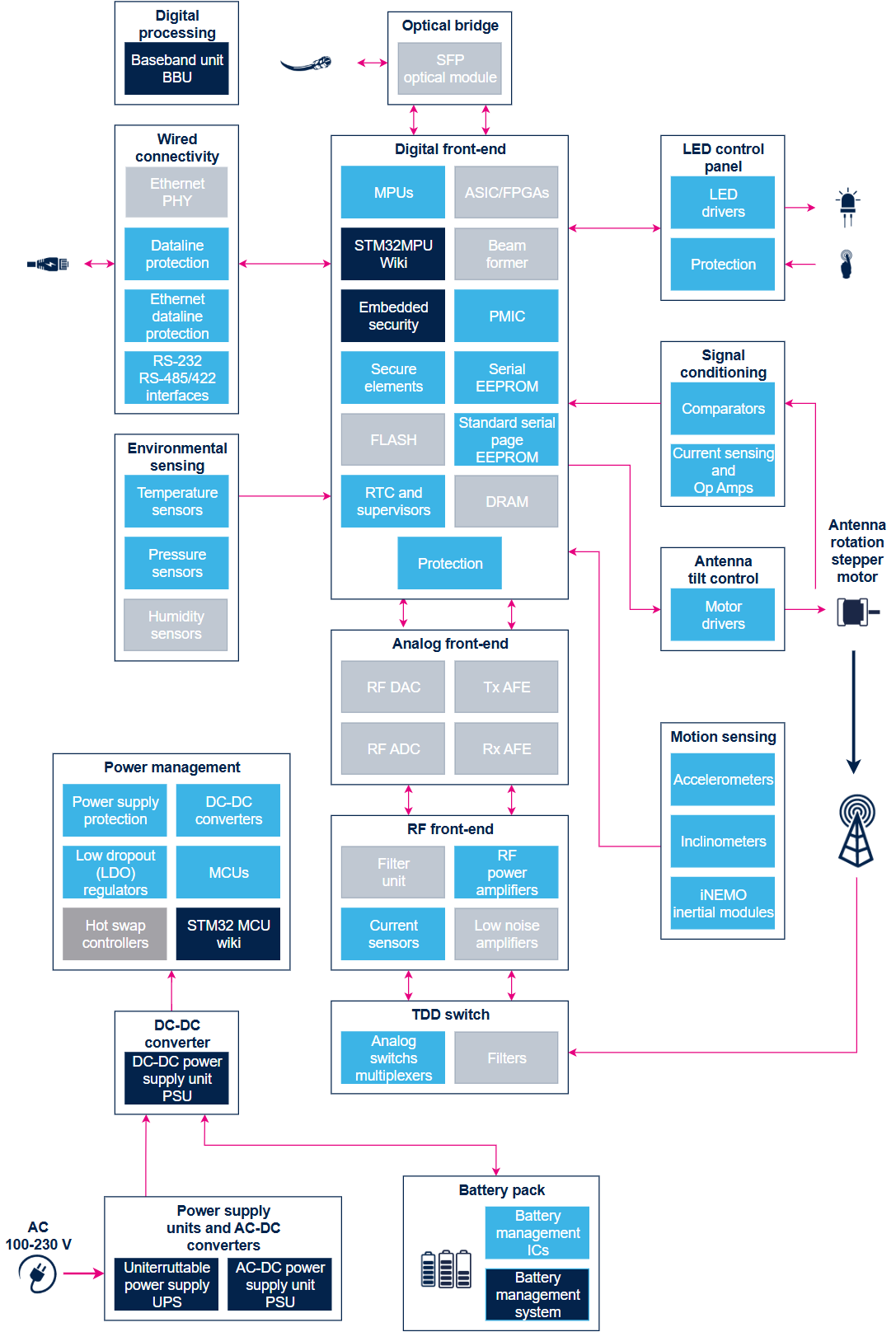

AAS 系统通过天线与射频组件的深度集成，实现波束赋形、MIMO 与高效节能（系统架构见文末示意图）：

· 波束赋形：AAS 能够形成窄波束，定向到特定用户或区域，从而提高信号强度并减少干扰；波束的方向和宽度可实时调整，以优化覆盖范围和容量。

· 多输入多输出（MIMO）与空间复用：AAS 使用多个传输和接收天线，支持 MIMO 技术，通过同步传输不同的数据流增加网络容量；空间复用允许通过同一个频率信道传输独立的数据信号，实现信道容量倍增。

· 相控阵天线：采用 MIMO 概念，通过改变馈入天线的信号的相关相位，使阵列的有效辐射模式在所需方向得到增强，而在不需要的方向受到抑制。

· 节能：天线与射频组件的集成减少功率损耗并提高运行能效；通过将能量集中在所需之处而非无差别广播，提高电能使用效率。

· 数字前端与波束赋形控制：以微处理器（MPU）/ 微控制器（MCU）为核心，配合 ASIC/FPGA、波束赋形器（Beam former）、PMIC、嵌入式安全、安全元件、串行 EEPROM、FLASH/DRAM 及 RTC 监控，实现系统级控制、波束赋形计算与数据处理。

· 模拟与射频前端：经 RF DAC/ADC 与 Tx/Rx 模拟前端（AFE）完成数模 / 模数转换，再通过射频前端（RF PA、LNA、滤波器、电流传感器）与 TDD 开关实现射频信号的放大、滤波与收发切换，最终驱动相控阵天线。

· 高效电源管理：AC 100~230V 输入经 UPS 与 AC-DC 电源单元转换，配合 DC-DC 转换器、PMIC、LDO、热插拔控制器与电源保护器件，为全系统提供高效多级供电；备用电池包经电池管理 IC 保障断电续航。

· 连接、传感与执行：通过 SFP 光模块与基带单元（BBU）建立光电链路；有线连接集成以太网 PHY、RS-232/485/422 及数据线保护；温度 / 压力 / 湿度传感器与加速度计 / 倾角计 /iNEMO 惯性模块监测设备环境与姿态；电机驱动器控制天线旋转步进电机，实现电子下倾角远程调节。

二、核心物料推荐与优势

1. 微控制器与微处理器（系统控制与波束赋形核心）

• 核心参数：基于 Arm Cortex-A / Cortex-M 内核的 32 位微处理器与微控制器，配有整套硬件外设（以太网、USB、SPI、I2C、ADC 等）和软件开发工具（STM32Cube 生态），支持实时控制、波束赋形计算与边缘计算。
• 推荐型号：STM32MP1 / STM32MP2 系列（MPU）、STM32H7 / STM32F4（高性能控制与信号处理）、STM32G4（数字电源与电机控制）、STM32L4（低功耗管理）。
• 方案价值：为 AAS 提供系统级控制与波束赋形计算能力，统一的 STM32 开发生态降低研发成本、缩短上市时间；高性能 MCU/MPU 支撑实时波束调整与高吞吐量数据处理，将延迟降至最低。

2. 安全解决方案（可信接入与网络防护）

• 核心参数：作为完整生态系统的一部分，支持身份验证、安全连接、安全启动、固件升级及可信网络接入；集成嵌入式安全模块与安全元件（Secure Element），防止未经授权访问和抵御网络攻击。
• 推荐型号：STSAFE 系列安全元件、ST33 系列安全 MCU、嵌入式安全解决方案。
• 方案价值：AAS 作为电信基础设施的关键节点，必须采用防止未经授权访问和抵御网络攻击的设计；硬件级安全保障固件完整性、设备身份认证、安全启动与可信网络接入，满足 O-RAN 与电信级安全合规要求。

3. 电源器件与电源管理（能效核心）

• 核心参数：完整的电源器件产品组合，包括 IGBT、晶闸管、功率整流器和 MOSFET、电源模块和系统级封装（SiP）解决方案；配合 PMIC、DC-DC 转换器、LDO、热插拔控制器与 AC-DC 电源单元，支持 AC 100~230V 宽电压输入。
• 推荐型号：STPMIC1 / STPMIC25（PMIC）、LD39050 / LD39100（LDO）、STEF01 / STEF12S（eFuse / 热插拔保护）、SCTW 系列 SiC MOSFET、ST-ONE（AC-DC 数字电源控制器）、STripFET 功率 MOSFET、IGBT 与功率模块。
• 方案价值：AAS 是移动基站的主要耗电子系统，能源效率是核心设计挑战；完整的电源器件组合与高效电源管理方案显著降低 AAS 及站点能耗，支持高功率密度设计，同时通过波束赋形将能量集中在所需之处，进一步提高电能使用效率。

4. 惯性与环境 MEMS 传感器（智能化提升）

• 核心参数：品类齐全的惯性和环境 MEMS 传感器，涵盖温度、压力、湿度传感器及加速度计、倾角计、iNEMO 惯性模块，均为低功耗数字输出，支持 I2C / SPI 接口。
• 推荐型号：STTS22H（温度，0.5°C 精度）、LPS2 系列（压力 / 高度）、HTS221（湿度）、LIS2DW12（加速度计）、LSM6DSOX（6 轴 IMU）、iNEMO 惯性模块。
• 方案价值：实时监测 AAS 内部温度（过热保护与散热管理）、环境气压 / 湿度（密封与环境监测）及设备振动 / 倾斜 / 姿态（安装校准、风振监测与天线姿态反馈），有效提升有源天线系统的智能化水平，为设备健康管理与预测性维护提供数据支撑。

5. 射频前端与电信工艺技术（RF 信号链）

• 核心参数：涵盖射频功率放大器（RF PA）、低噪声放大器（LNA）、滤波器单元、电流传感器及 TDD 开关（模拟开关 / 多路复用器）；ST 为特定客户提供多种用于电信应用的技术，如 RF-SOI、BiCMOS 和 FDSOI，以及利用 COT（客户自有工具）商业模式的衍生技术。
• 方案说明：射频前端（RF PA、LNA、AFE 等）多基于 RF-SOI（H9SOIFEM / C65SOIFEM 节点）、BiCMOS 与 FDSOI 工艺为特定客户定制开发，采用 COT 商业模式；标准功率器件（IGBT、MOSFET、SiC、功率模块、SiP）为公开产品。
• 方案价值：高性能射频前端决定 AAS 的信号质量、覆盖范围与波束赋形精度；RF-SOI 技术支持多天线（MIMO）、多频段与载波聚合的高集成度设计，满足 5G 及演进网络的相控阵天线与 Massive MIMO 需求。

6. 模拟前端与信号调理

• 核心参数：涵盖 RF DAC / RF ADC、Tx/Rx 模拟前端（AFE）、比较器、运算放大器（Op Amp）与电流检测电路，实现高精度数模 / 模数转换与信号调理。
• 推荐型号：TS 系列运算放大器、比较器；电流检测放大器（TSC 系列）。
• 方案价值：高精度模拟前端保障射频信号的保真转换与波束赋形信号的精准生成，是 AAS 信号质量的基础；电流检测与运放电路为功率监测、闭环控制与故障诊断提供精准数据。

7. 有线连接与光通信接口

• 核心参数：涵盖 SFP 光模块接口、以太网 PHY、RS-232 / RS-485 / RS-422 接口及数据线保护器件，支持光电链路与设备间高速可靠通信。
• 推荐型号：以太网 PHY（ST802RT 等）、RS-485 / RS-232 收发器（ST3485、ST232 等）、数据线保护（ESDCAN、USBUC 系列）。
• 方案价值：保障 AAS 与基带单元（BBU）之间的光电链路稳定，以及设备调试、监控与维护接口的可靠通信；数据线保护器件防止静电与过压损坏通信接口，提升系统在复杂电磁环境下的可靠性。

8. 电机驱动、存储与电池管理（综合配套）

• 核心参数：电机驱动器控制天线旋转步进电机（电子下倾角 RET）；串行 EEPROM / FLASH / DRAM 存储配置与波束赋形校准数据；电池管理 IC（BMS）管理备用电池包的充放电与安全。
• 推荐型号：L9958 / STSPIN 系列（电机驱动）、M24 系列（串行 EEPROM）、STBC 系列（电池充电管理）。
• 方案价值：电机驱动实现天线电子下倾角的远程精确调节，减少现场维护；非易失性存储保障配置参数与波束赋形校准数据的安全保存；电池管理保障断电时 AAS 的备用续航，提升系统可用性。
