随着人口老龄化加速，电动护理床已成为医院、康复中心及居家养老场景中广泛使用的医用电气设备。作为直接接触患者、具备体位调节与生命辅助功能的B类应用设备，其电磁兼容性（EMC）直接关系患者安全与设备基本性能。
依据国内医疗器械注册现行标准 YY 0505-2012 及 2026 年起全面实施的 GB 9706.103-2020、GB 9706.1-2020、GB 4824-2019，护理床需通过严格的静电放电（ESD）、电快速瞬变脉冲群（EFT）、浪涌（Surge）等抗扰度测试。据NMPA医疗器械注册统计，ESD 与浪涌是 EMC 不合格的首要原因，占比超过 65%，常导致设备误动作、通信中断、电机失控等严重风险。本文上海雷卯电子EMC小哥将从医疗设备安全要求出发，系统分析护理床电气架构与 EMI/EMS 风险，提出覆盖电源、电机、人机接口、传感器、网口的全链路静电浪涌防护方案，并给出医疗级器件选型与设计要点，为企业快速通过注册检测、保障患者安全提供技术参考。。
一、医疗护理床的功能构造与电气架构
1.1 核心功能与医疗安全特性
电动护理床集成机械传动、电机驱动、嵌入式控制、人机交互与健康监测模块，核心功能包括：
·体位调节：背部升降、腿部升降、整体升降、左右侧翻；
·安全机制：电动护栏、急停按钮、过载 / 断电保护、防挤压检测；
·辅助护理：便孔、输液架、引流挂钩；
·健康监测：心率、血氧、体压分布、睡眠质量传感器。
护理床属于连续接触患者的 B 类应用部分，EMC 异常可能导致误翻身、电机骤停、体位失控、急停失效、外壳带电等危险，因此防护设计必须满足：干扰后不伤害患者、故障可预期、功能降级可控、复位可恢复。
1.2 电气系统框图

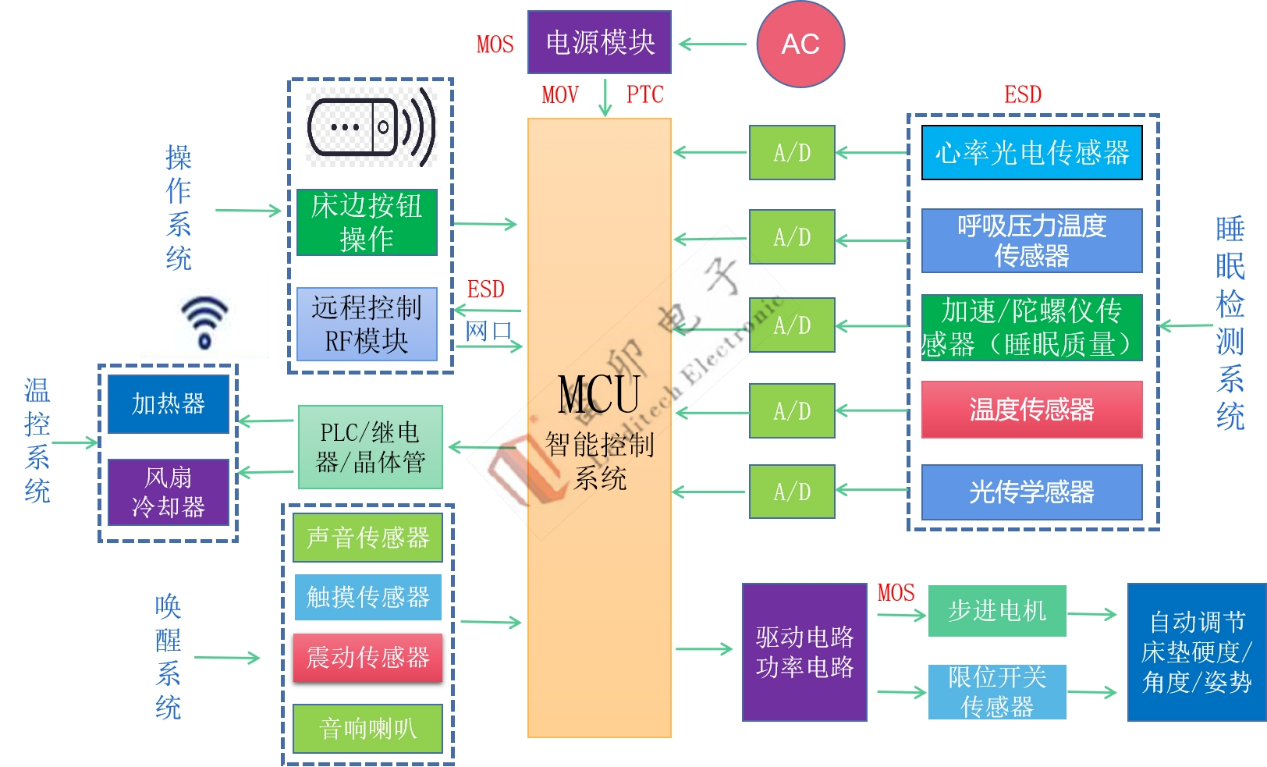

系统由AC/DC 电源单元、主控 MCU、电机驱动单元、人机交互单元、传感采集单元、通信接口单元组成：
1.3 主要电气接口与EMC风险分析
（1）静电放电（ESD）风险
医护人员或患者接触手持控制器、按键、金属床栏、USB / 网口时产生 ± 数千至 ± 上万伏静电，易造成：
·MCU 复位、程序跑飞；
·按键误触发、通信中断；
·电机误启动、侧翻失控；
·传感器数据跳变、健康监测失效。
（2）浪涌（Surge）风险
·外部：电网波动、雷击感应、大功率设备启停，侵入 AC220V/DC24V 电源；
·内部：电机启停产生反向电动势、感性负载尖峰电压；
·后果：电源模块损坏、驱动 MOS 烧毁、整机断电、急停失效、绝缘击穿、漏电流超标。
（3）电快速瞬变脉冲群（EFT）风险
电网感性负载切换产生高频脉冲，导致控制逻辑紊乱、限位误判、传感器漂移。
二、医疗护理床适用 EMC 标准与测试等级
2.1 核心标准体系（注册强制）
·YY 0505-2012：医用电气设备 第 1-2 部分：安全通用要求 并列标准 —— 电磁兼容 要求和试验（等同 IEC 60601-1-2:2004，现行注册依据）；
·GB 9706.103-2020：医用电气设备 第 103 部分：电磁兼容 要求和试验（等同 IEC 60601-1-2:2014，2026 年起强制执行）；
·GB 9706.1-2020：医用电气设备 第 1 部分：基本安全和基本性能通用要求；
·GB 4824-2019：工业、科学和医疗设备射频骚扰特性限值和测量方法（等同 CISPR 11:2016）。
2.2电快速瞬变脉冲群抗扰度测试
家用电动床（IEC 61000-4-4）
| 测试端口 | 测试电压（kV） | 脉冲重复频率（kHz） | 测试时间 | 判定标准 |
| 电源端口 | ±1 kV / ±2 kV | 5 kHz / 100 kHz | 每极性60s | B级可接受 |
| 信号/控制端口 | ±0.5 kV / ±1 kV | 5 kHz / 100 kHz | 每极性60s | B级可接受 |
电动医疗床（IEC 60601-1-2）
| 测试端口 | 测试电压（kV） | 脉冲重复频率（kHz） | 判定标准 |
| 电源端口 | ±2 kV | 5 kHz | A级必须满足 |
| 信号端口 | ±1 kV | 5 kHz | A级必须满足 |
2.3传导骚扰详细限值要求
| 频率范围 | CISPR11/CISPR14-1限值（dBμV） | FCCPart15限值（dBμV） |
| 150 kHz ~ 500 kHz | QP:79,AV:66 | QP:66 ~ 56* |
| 500 kHz ~ 5 MHz | QP:73,AV:60 | QP:56 |
| 5 MHz ~ 30 MHz | QP:73,AV:60 | QP:60 |
2.4 ESD 静电放电抗扰度测试
| 设备类型 | ESD测试标准 | 备注 |
| 家用电动床 | IEC 61000-4-2 / EN 61000-4-2 | 通用电子设备标准（CE认证适用） |
| 电动医疗床 | IEC 60601-1-2 | 医疗设备专用，比通用标准更严格 |
| 出口美国市场 | ANSI C63.16（参考IEC 61000-4-2） | FCC认证可能额外要求 |
家用电动床（IEC 61000-4-2）
| 测试项目 | 测试电压 | 测试次数 | 判定标准 |
| 接触放电 | ±4 kV（金属部件） | 10次/极性 | 功能短暂异常可接受（B级） |
| 空气放电 | ±8 kV（绝缘表面） | 10次/极性 | 不允许损坏（D级不合格） |
电动医疗床（IEC 60601-1-2）
| 测试项目 | 测试电压 | 测试次数 | 判定标准 |
| 接触放电 | ±6 kV（金属部件） | 10次/极性 | 不允许功能中断（A/B级） |
| 空气放电 | ±8 kV（绝缘表面） | 10次/极性 | 生命支持设备需±2kV余量 |
2.5 辐射骚扰测试限值要求
| 标准 | 设备类别 | 频率范围 | 限值（dBμV/m） | 测试距离 |
| CISPR 11 | 工业/科学/医疗（Class A） | 30 MHz~230 MHz | QP:40 | 10m / 3m* |
| 230 MHz~1 GHz | QP:47 | 230 MHz ~ 1 GHz | ||
| CISPR 32 | 家用（Class B） | 30 MHz~230 MHz | QP:30 | 3m |
| 230 MHz~1 GHz | QP:37 | |||
| FCC Part 15 | Class B（家用） | 30 MHz~88 MHz | 40.0 | 3m |
| 88 MHz~216 MHz | 43.5 | |||
| 216 MHz~960 MHz | 46.0 | |||
| IEC60601-1-2 | 医疗设备 | 30MHz~6 GHz | 参考CISPR 11 Class B | 3m |
| 注：CISPR 11允许10m测试，但3m更常见（限值需换算：10m限值＝3m限值＋10dB）QP=准峰值，AV=平均值，FCC通常用峰值（Peak）检测 |
三、全链路静电浪涌防护方案
3.1 防护设计基本原则
1.风险分级防护：
高风险：手持控制器、床边按键、金属床栏（患者频繁接触）→ 30kV 级冗余防护；
中风险：电机驱动、传感器、通信接口 → 20kV 级冗余防护；
低风险：内部调试口、非患者接触端口 → 15kV 级冗余防护。
2.三级浪涌架构：GDT（一级泄放）+ MOV（二级钳位）+ TVS（三级精细钳位）；
3.接地优先：保护地、功能地、患者地严格分离，泄放路径短、粗、直；
4.漏电流控制：患者接触外壳漏电流≤0.1mA（YY 0505）；
5.硬件+软件协同：硬件抑制干扰、软件做校验/冗余/复位保护。
3.2 AC220V 电源输入防护方案（共模 ±4kV / 差模 ±2kV）

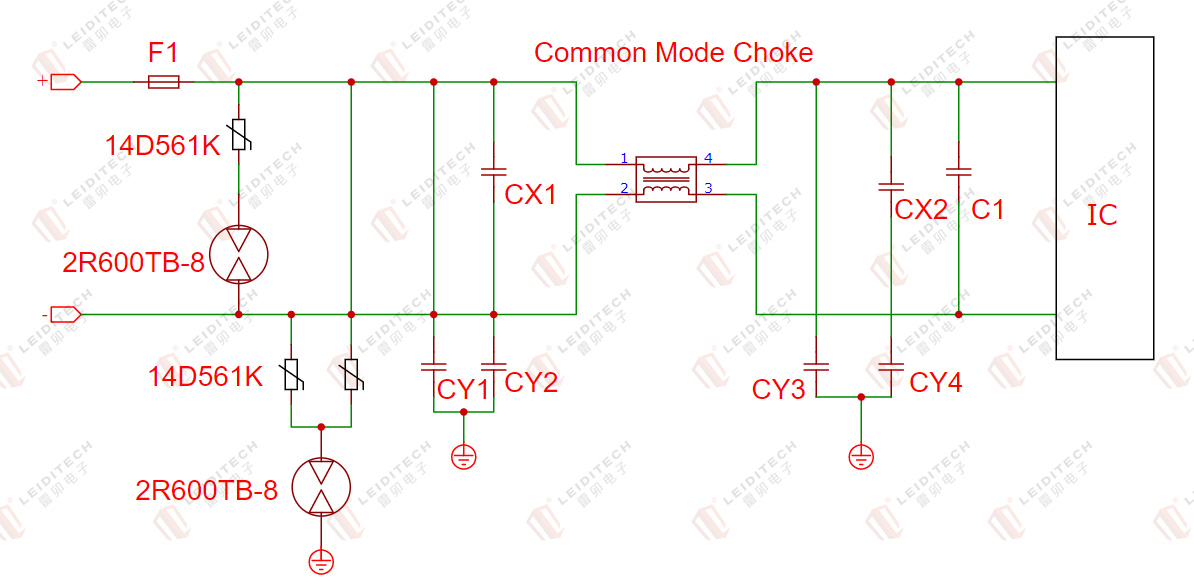

AC220V 电源输入是浪涌冲击最主要的侵入路径，需要采用多级防护方案：雷卯小哥推荐用根据电源所处环境选择不同级别的保护器件， 满足IEC61000‐4‐5 4KV~8KV不同级别的测试，根据 IEC 60601-1-2 标准，医疗设备的电源端口需承受 ±2kV 的差模浪涌和 ±4kV 的共模浪涌测试。雷卯采用GDT+MOV组合泄放浪涌。
3.3 DC24V 电机驱动电源防护方案（共模 ±2kV / 差模 ±1kV）
电源用于驱动床体升降、翻身等电机，电机在启停过程中会产生反向电动势，同时也会受到电源线路上的浪涌冲击。D电源接口用于连接外部12V/24V直流电源或电池，支持移动使用。该接口同样面临浪涌和静电放电的威胁，需满足 IEC 61000-4-2±8kV 接触放电和 ±15kV 空气放电的要求。

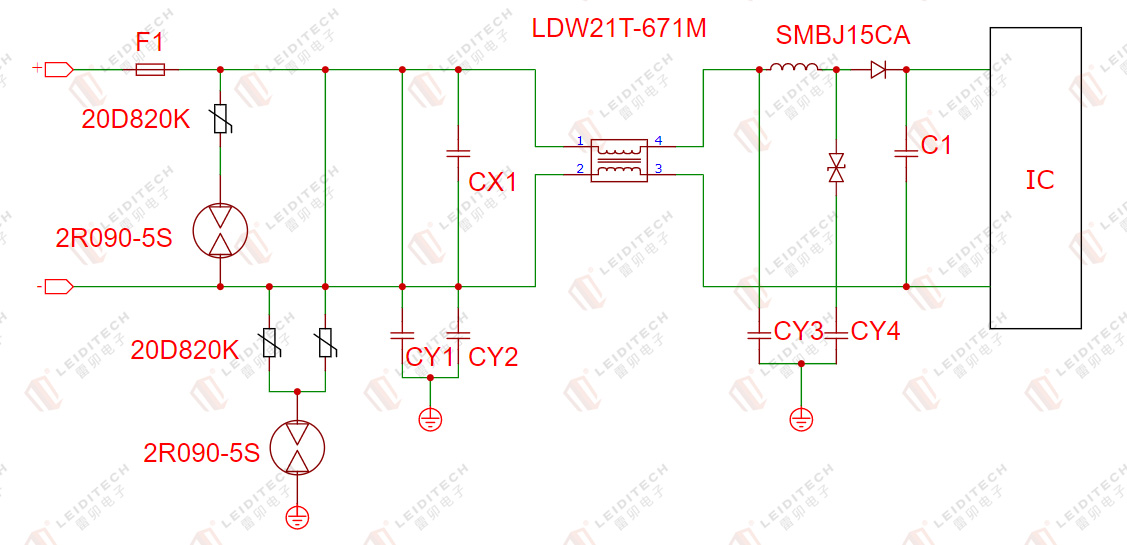

雷卯推荐GDT 和 MOV 组成前级浪涌防护，泄放大能量浪涌；TVS 作为后级精细防护，将电压钳制在后端电路可承受的范围内；共模抑制器抑制直流电源线上的共模干扰。
3.4 手持控制器 RS485 接口ESD防护
手持式控制器是人机交互最频繁的接口，也是静电放电最主要的侵入路径。手持式控制器通常采用 RS485通信接口：
RS485 接口静电防护方案：

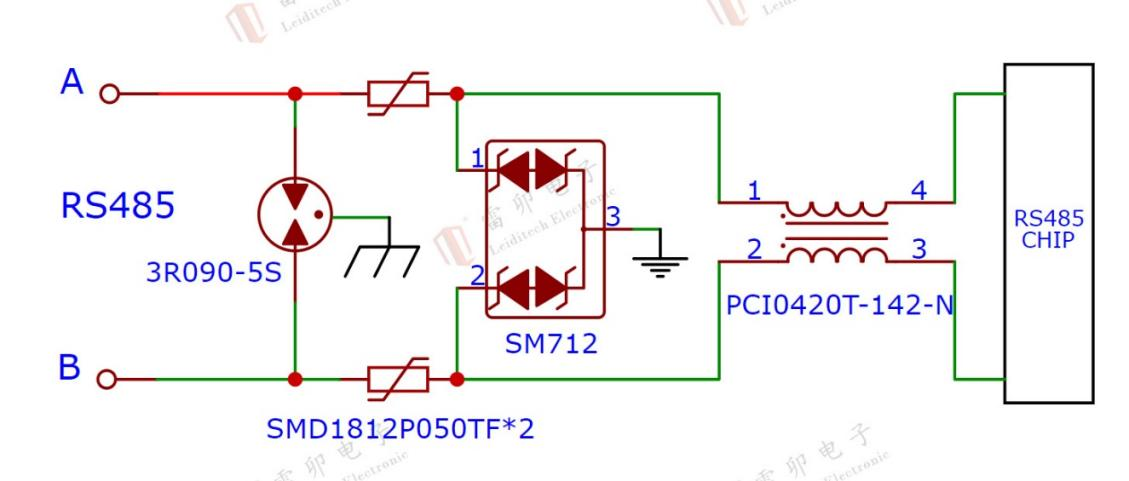

雷卯小哥推荐采用多路集成器件保护，可以保证信号完整性的同时，可滤除杂讯， 通过静电测试。满足IEC61000-4-2等级4，接触放电30kV，空气放电30kV。
3.5 RS232 接口静电防护方案：
RS-232标准接口，又称为EIA RS-232，是常用的串行通信接口标准之一，通常应用于距离较短的点对点通信。此接口在通信设备上作为调试接口、板间通信接口和监控信号接口，速率最高为115,200波特率。

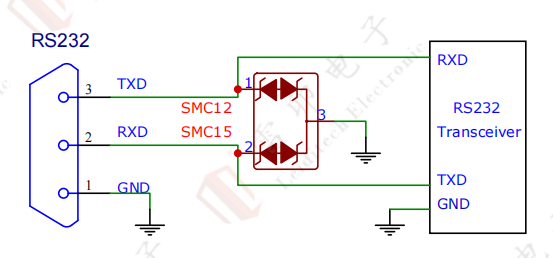

雷卯推荐采用集成器件SMC12/SMC15保护，可以保证信号完整性的同时，通过静电测试。满足IEC61000-4-2等级4，接触放电30kV，空气放电30kV。
3.6 USB 接口静电防护方案:
部分高端医疗护理床配备 USB 接口，用于数据传输和固件升级

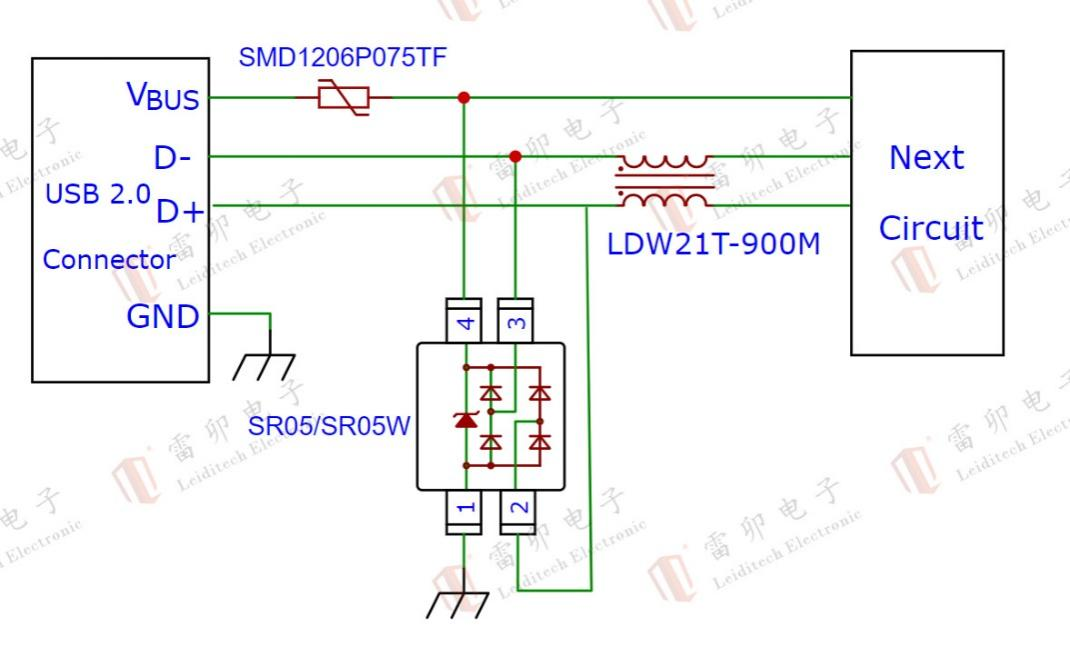

雷卯电子推荐使用USB2.0提供500Mbps的传输速度，本方案采用单颗器件防护,节约空间， 保证信号完整性，可滤除共模干扰，SR05 满足IEC61000-4-2，等级4，接触放电20kV，空气放电20kV。SR05W 满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV,性能提高了7倍，保证工业客户的各种电气干扰。如对Vbus有过流要求，需配PTC保护。
3.7 千兆网口静电防护方案：

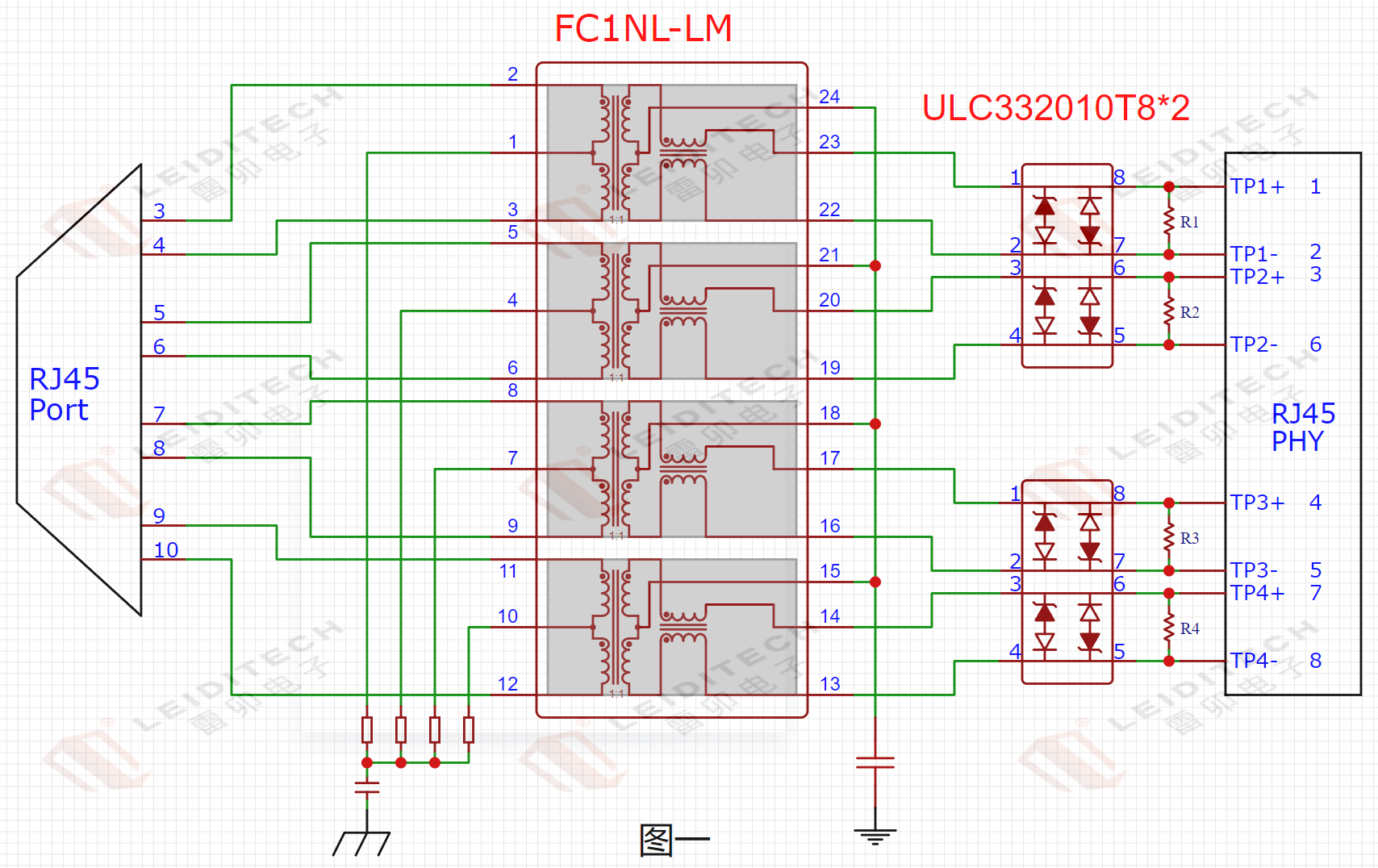

雷卯推荐用于网口静电保护，本方案采用多路集成器件ULC332010T8，兼顾信号完整性与空间优化，满足IEC61000-4-2（等级4）标准，支持接触放电和空气放电均为± 30kV。

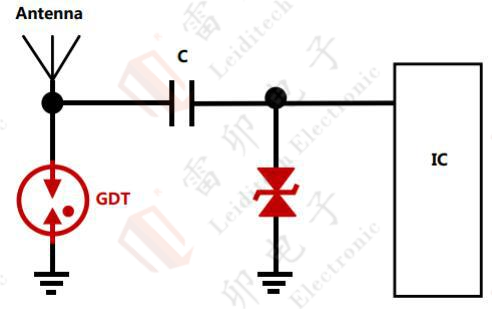

3.8 RF天线模块防护方案：
雷卯电子用于满足天线接口的静电保护，超低电容，可以保证信号传输。接触放电30kV，空气放电30kV。如需满足IEC61000-4-5浪涌测试在前端设置GDT器件
3.9 传感器防护方案：

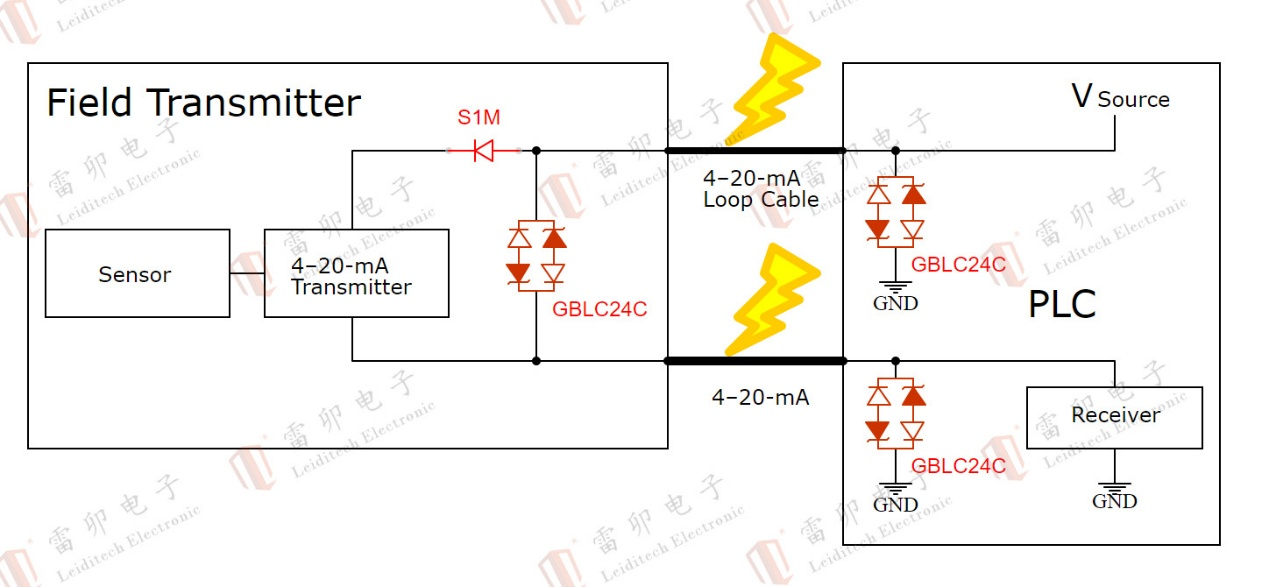

雷卯采用S1M与GBLC24C保护常规4-20mA 24V供电的敏感传感器芯片方案优点：小封装，低电容，大电流保护。满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。
本方案中用到的所有雷卯电子防护元器件型号及关键参数汇总如下：
| 应用位置 | 型号 | 类型 | 主要参数 |
| AC 220V电源保护 | 14D471K | MOV | 470V,双向，4500A |
| AC 220V电源保护 | 20D471K | MOV | 470V,双向，6500A |
| AC 220V电源保护 | 25D471K | MOV | 470V,双向，15000A |
| AC 220V电源保护 | 2R600-8L | GDT | 600V,双间，10KA |
| DC 24V电源 | SMBJ26CA | TVS | 26V,双向，600W |
| USB 2.0 接口 | SR05 | ESD | 5V，1.5pF，三通道 |
| RS232 接口 | SMBJ6.5CA | ESD | 6.5V，600W，双向 |
| RS232 接口 | SMC12 | ESD | 12,双向，15A |
| RS485 接口 | SM712 | ESD | 7/12V，双向，45pF，17A |
| 千兆网静电保护 | ULC332010T8 | ESD | 3.3V,双向，30A |
| 按键 | ULC0524P | ESD | 5V，0.6pF，四通道 |
| 天线防护 | ULC0511CDN30 | ESD | 5V,双向，0.22pF，5A |
| 传感器防护 | GBLC24C | ESD | 24V,双向，1pF，8A |
医疗护理床作为直接关系到患者生命安全的重要医疗设备，其 EMC 防护设计至关重要。上海雷卯电子（Leiditech）凭借十六余年的防护元器件研发和应用经验，深入理解医疗行业的特殊需求和标准要求，为医疗护理床提供从电源到接口的全链路静电浪涌防护解决方案。
