方案介绍

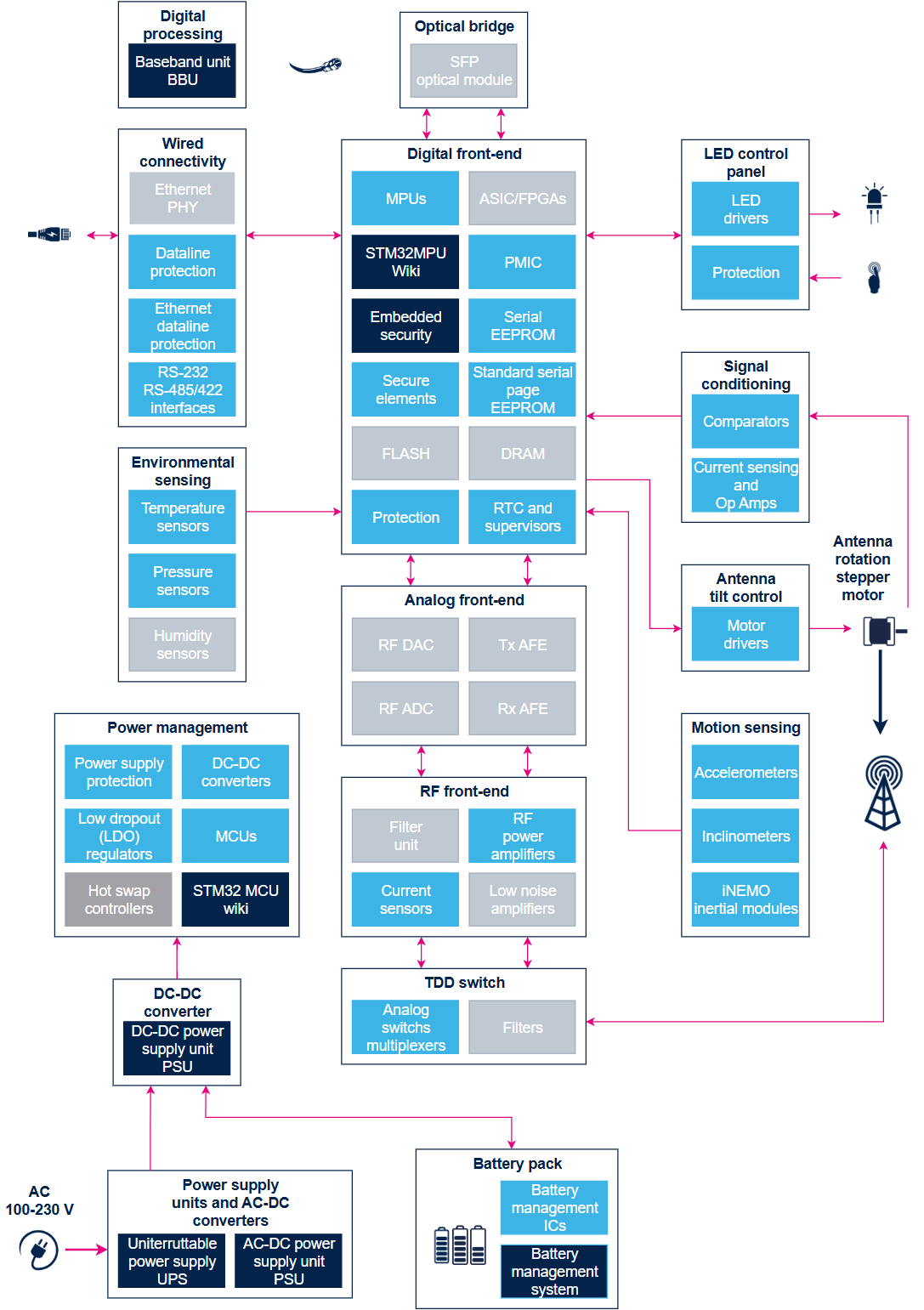

远程无线电单元（RRU，通常称为远程无线电头 RRH）是无线基站上常见的收发器，负责将无线设备连接到无线网络，已成为当今新型分布式基站最重要的子系统之一。RRU 包含基站的 RF 电路、模数 / 数模转换器（ADC/DAC）和上 / 下转换器，可连接并驱动基站天线；在无线网络中，RRU 负责在基站和移动设备之间收发无线电信号，并执行放大、过滤、调制 / 解调等信号处理任务。一个或多个 RRU 通过光电链路与基带单元（BBU）相连，为无线网络部署提供更大的灵活性和可扩展性，可轻松安装配置以支持不同频率和部署方案。由于 RRU 是移动网络耗电的主要因素，其高效运行对系统至关重要。本方案针对 RRU 应用，精选意法半导体（ST）微控制器 / 微处理器、电源管理、射频功率器件、模拟前端、有线连接、安全、传感器及电机驱动等核心物料，为 RRU 系统的高能效、高可靠与高可扩展运行提供完整硬件支撑。
- 核心参数：基于 Arm Cortex-A / Cortex-M 内核的 32 位微处理器与微控制器，配有整套硬件外设（以太网、USB、SPI、I2C、CAN、ADC 等）和软件开发工具（STM32CubeMX、STM32Cube 生态），支持数字电源、实时控制与边缘计算。
- 推荐型号：STM32MP1 / STM32MP2 系列（微处理器 MPU）、STM32H7 / STM32F4（高性能控制）、STM32G4（数字电源与电机控制）、STM32L4（低功耗管理）。
- 方案价值：为 RRU 提供系统级控制与边缘计算能力，统一的 STM32 开发生态降低研发成本、缩短上市时间；数字电源 MCU（如 STM32G4）可实现 5G 电信整流器的高效数字控制，提升能效。
2. 电源管理与 AC-DC 转换（能效核心）
- 核心参数：涵盖 PMIC（集成多路 DC-DC 与 LDO）、DC-DC 转换器、LDO 稳压器、热插拔控制器、电源保护器件及 AC-DC 电源单元，支持 AC 100~230V 宽电压输入，配合 SiC MOSFET / IGBT / 功率 MOSFET 实现高效功率转换。
- 推荐型号：STPMIC1 / STPMIC25（PMIC）、LD39050 / LD39100 / LD39200（LDO）、STEF01 / STEF12S（eFuse / 热插拔保护）、SCTW 系列 SiC MOSFET（5G 电信整流器）、ST-ONE（AC-DC 数字电源控制器）。
- 方案价值：RRU 是移动网络耗电的主要因素，高效电源管理直接决定站点能耗与运营成本；SiC 功率器件与数字电源方案显著提升 AC-DC 转换效率，降低散热需求，支持高功率密度 RRU 设计。
3. 射频前端与功率器件（RF 信号链）
- 核心参数：涵盖射频功率放大器（RF PA）、低噪声放大器（LNA）、滤波器单元、电流传感器及 TDD 开关（模拟开关 / 多路复用器），基于 ST 的 RF-SOI、BiCMOS 与 FDSOI 工艺技术，适配多频段、多 MIMO 与载波聚合需求。
- 方案说明：ST 为电信应用提供 RF-SOI（H9SOIFEM / C65SOIFEM 节点）、BiCMOS 与 FDSOI 等工艺技术及衍生工艺，服务于选定客户的射频前端定制开发；标准功率器件（IGBT、晶闸管、整流器、MOSFET、功率模块与 SiP）为公开产品。
- 方案价值：高性能射频前端决定 RRU 的信号质量与覆盖范围；RF-SOI 技术支持多天线（MIMO）、多频段与载波聚合的高集成度设计，满足 5G 及演进网络的射频需求。
4. 模拟前端与信号调理
- 核心参数：涵盖 RF DAC / RF ADC、Tx/Rx 模拟前端（AFE）、比较器、运算放大器（Op Amp）与电流检测电路，实现高精度数模 / 模数转换与信号调理。
- 推荐型号：TS 系列运算放大器、比较器；电流检测放大器（如 TSC 系列）。
- 方案价值：高精度模拟前端保障射频信号的保真转换与处理，是 RRU 信号质量的基础；电流检测与运放电路为功率监测、闭环控制与故障诊断提供精准数据。
5. 有线连接与光通信接口
- 核心参数：涵盖 SFP 光模块接口、以太网 PHY、RS-232 / RS-485 / RS-422 接口及数据线保护器件，支持光电链路与设备间高速可靠通信。
- 推荐型号：以太网 PHY（ST802RT 等）、RS-485 / RS-232 收发器（ST3485、ST232 等）、数据线保护（ESDCAN、USBUC 系列）。
- 方案价值：保障 RRU 与基带单元（BBU）之间的光电链路稳定，以及设备调试、监控与维护接口的可靠通信；数据线保护器件防止静电与过压损坏通信接口，提升系统在复杂电磁环境下的可靠性。
6. 安全与可信计算
- 核心参数：集成嵌入式安全模块与安全元件（Secure Element），支持硬件加密、安全启动、身份认证与访问控制，防止未经授权访问和抵御网络攻击。
- 推荐型号：STSAFE 系列安全元件、ST33 系列安全 MCU（TPM / 安全认证）。
- 方案价值：电信基础设施是网络安全的关键目标，硬件级安全保障 RRU 的固件完整性、设备身份认证与通信加密，满足 O-RAN 与电信级安全合规要求。
7. 环境与运动传感器
- 核心参数：涵盖温度、压力、湿度传感器及加速度计、倾角计、iNEMO 惯性模块，均为低功耗数字输出，支持 I2C / SPI 接口，实时监测设备环境与姿态。
- 推荐型号：STTS22H（温度，0.5°C 精度）、LPS2 系列（压力 / 高度）、HTS221（湿度）、LIS2DW12（加速度计）、LSM6DSOX（6 轴 IMU）、iNEMO 惯性模块。
- 方案价值：实时监测 RRU 内部温度（过热保护与风扇调速）、环境气压 / 湿度（密封与环境监测）及设备振动 / 倾斜 / 姿态（安装校准、风振监测与天线姿态反馈），为设备健康管理（PHM）与预测性维护提供数据支撑。
8. 电机驱动、存储与电池管理（综合配套）
