【意法半导体(ST)】笔记本电脑解决方案

一、核心功能与架构

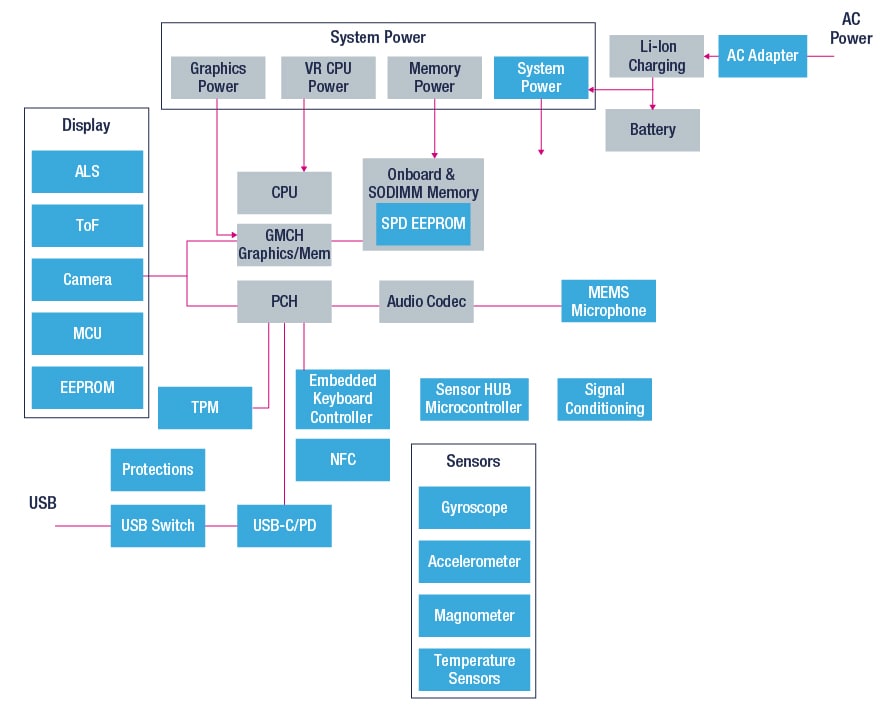

笔记本电脑系统通过多模块协同，实现高性能计算、长续航与丰富交互体验（系统架构见文末示意图）：

· 系统电源管理：涵盖 CPU 核心供电（VR CPU Power）、显卡供电（Graphics Power）、内存供电（Memory Power）与系统供电（System Power），配合锂离子充电管理（Li-Ion Charging）与 AC 适配器，实现全系统高效供电与电池续航优化。

· 核心处理与存储：CPU、GMCH（图形 / 内存控制器）与 PCH（平台控制器中枢）协同工作，配合板载内存 / SODIMM 内存条及 SPD EEPROM，实现高性能计算与数据存储。

· 显示与交互：显示模块集成环境光传感器（ALS）、飞行时间测距（ToF）、摄像头、显示 MCU 与 EEPROM，支持自动亮度调节、接近感知、人脸识别等智能交互功能；触摸屏进一步扩展用户体验。

· 音频系统：通过音频编解码器（Audio Codec）与 MEMS 麦克风，实现高质量音频输出与语音输入。

· 传感与输入：集成陀螺仪、加速度计、磁力计、温度传感器等低功耗传感器，经传感器集线器微控制器（Sensor HUB MCU）与信号调理电路处理，为屏幕旋转、跌落保护、温度监测等功能提供数据；嵌入式键盘控制器（Embedded Keyboard Controller）管理键盘输入。

· 安全与连接：可信平台模块（TPM）提供硬件级安全认证；NFC 支持近场通信与无线充电；USB Type-C / Power Delivery（USB-C/PD）实现高速数据传输与统一充电接口。

· 系统保护：集成过压、过流、ESD 等保护器件，保障系统在各种工况下的稳定运行。

二、核心物料推荐与优势

1. 系统电源管理解决方案（续航与性能核心）

• 核心参数：集成多路 DC/DC 转换器与 LDO 的多输出电源管理 IC（PMIC），覆盖 CPU、显卡、内存与系统供电；锂离子充电管理 IC 支持电池充放电控制；AC-DC 数字电源控制器支持 USB-PD 3.1 标准，适配笔记本适配器。
• 推荐型号：STPMIC1 / STPMIC1L / STPMIC2L / STPMIC25（多输出 PMIC）、STBC 系列（电池充电）、ST-ONE（AC-DC 数字电源控制器）、LD39050 / LD39100 / LD39200（LDO）。
• 方案价值：高度集成的电源方案减少外围器件、简化 PCB 布局，在全负载范围内实现高效率与低功耗，是提升笔记本电池寿命的关键支撑。

2. 微控制器系列（系统管理与交互控制）

• 核心参数：基于 Arm Cortex-M 内核的 32 位微控制器，覆盖超低功耗到高性能系列，集成丰富外设（USB、I2C、SPI、UART 等），部分型号集成 BLE 无线收发器。
• 推荐型号：STM32L0 / STM32L4（超低功耗，适用于传感器集线器、键盘控制器）、STM32G0 / STM32F0（通用型，适用于显示控制）、STM32WB / STM32WBA（双核，集成 BLE 5.4）。
• 方案价值：丰富的 MCU 选型可灵活适配键盘控制、传感器集线器、显示控制等不同子系统需求，超低功耗特性有助于延长电池续航，统一的 STM32 开发生态降低研发成本。

3. 可信计算解决方案（硬件级安全）

• 核心参数：符合可信计算组织（TCG）TPM 2.0 规范的可信平台模块，支持 SPI / I2C 接口，提供硬件级密钥存储、安全启动与设备认证，工作电压 1.62V~3.6V。
• 推荐型号：ST33KTPM2I / ST33KTPM2XSPI（TPM 2.0，SPI 接口）、ST33HTPH2E32AHD0（TPM 1.2 & 2.0 双模）、STSAFE-TPM 系列。
• 方案价值：为笔记本电脑提供硬件级安全保障，支持安全启动、磁盘加密、身份认证等功能，满足企业级与消费级产品的安全合规要求。

4. 低功耗传感器（智能感知与交互）

• 核心参数：涵盖加速度计、陀螺仪、磁力计、温度传感器、环境光传感器（ALS）与飞行时间测距（ToF）传感器，均为超低功耗设计，支持多种功耗模式与中断唤醒。
• 推荐型号：LIS2DW12 / LIS2DH12（加速度计）、LSM6DSOX（6 轴 IMU，加速度计 + 陀螺仪）、LIS3MDL / LSM303AGR（磁力计）、STTS22H / STTS751（温度传感器）、VD6283（ALS）、VL53L0X / VL53L1X / VL6180X（ToF 测距）。
• 方案价值：为屏幕自动旋转、跌落保护、键盘背光自动调节、接近感知、人脸识别、温度监测等功能提供精准数据；超低功耗设计确保传感器持续运行不影响电池续航。

5. 保护器件（系统可靠性保障）

• 核心参数：涵盖 USB 端口保护、ESD 保护、过压 / 过流保护等器件，支持 USB-C 端口的高压保护与 ESD 防护。
• 推荐型号：TCPP01（USB-C 端口保护）、USBUC / USBUF 系列（USB 开关与保护）、ESDCAN 系列（ESD 保护）。
• 方案价值：为 USB 端口、电源接口与敏感电路提供可靠保护，防止静电、过压、过流等异常工况损坏系统，提升笔记本电脑的长期可靠性与用户体验。

6. 模拟和混合信号 IC（连接与音频）

• 核心参数：涵盖 NFC 读写器、USB-C/PD 控制器、音频放大器与信号调理电路，支持近场通信、统一充电接口与高质量音频。
• 推荐型号：ST25R300 / ST25R3911 / ST25R3916（NFC 读写器）、STUSB4500 / STUSB1600（USB-C/PD 控制器）、STM32 UCPD 系列（集成 USB PD 控制器的 MCU）、TS 系列（音频放大器）。
• 方案价值：NFC 支持近场配对、无线充电与安全支付；USB-C/PD 实现数据传输与充电一体化，支持最高 240W 扩展功率范围（EPR）；音频放大器保障高质量声音输出，丰富笔记本的连接与多媒体体验。
