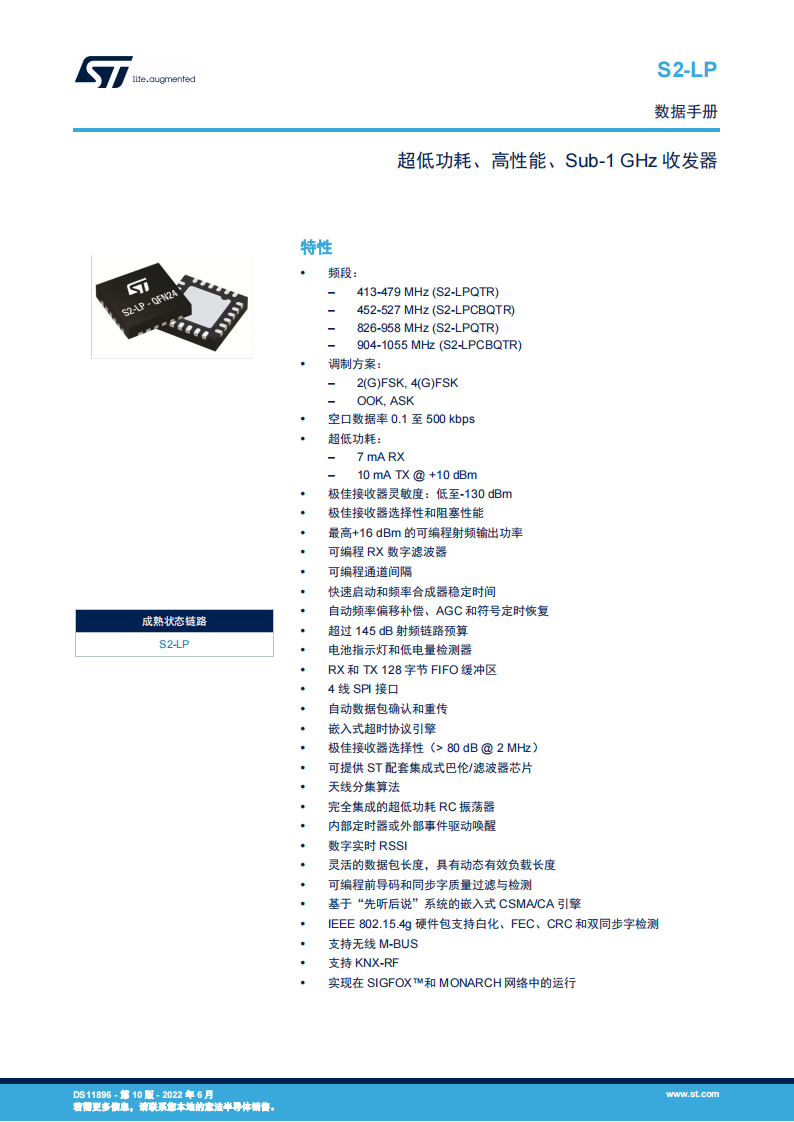

DS11896 超低功耗、高性能、Sub-1 GHz 收发器

特性

-频段：

‒413-479 MHz (S2-LPQTR)

‒452-527 MHz (S2-LPCBQTR)

‒826-958 MHz (S2-LPQTR)

‒904-1055 MHz (S2-LPCBQTR)

-调制方案：

‒2(G)FSK, 4(G)FSK

‒OOK, ASK

-空口数据率 0.1 至 500 kbps

-超低功耗：

‒7 mA RX

‒10 mA TX @ +10 dBm

-极佳接收器灵敏度：低至-130 dBm

-极佳接收器选择性和阻塞性能

-最高+16 dBm 的可编程射频输出功率

-可编程 RX 数字滤波器

-可编程通道间隔

-快速启动和频率合成器稳定时间

-自动频率偏移补偿、AGC 和符号定时恢复

-超过 145 dB 射频链路预算

-电池指示灯和低电量检测器

-RX 和 TX 128 字节 FIFO 缓冲区

-4 线 SPI 接口

-自动数据包确认和重传

-嵌入式超时协议引擎

-极佳接收器选择性（> 80 dB @ 2 MHz）

-可提供 ST 配套集成式巴伦/滤波器芯片

-天线分集算法

-完全集成的超低功耗 RC 振荡器

-内部定时器或外部事件驱动唤醒

-数字实时 RSSI

-灵活的数据包长度，具有动态有效负载长度

-可编程前导码和同步字质量过滤与检测

-基于“先听后说”系统的嵌入式 CSMA/CA 引擎

-IEEE 802.15.4g 硬件包支持白化、FEC、CRC 和双同步字检测

-支持无线 M-BUS

-支持 KNX-RF

-实现在 SIGFOX™和 MONARCH 网络中的运行

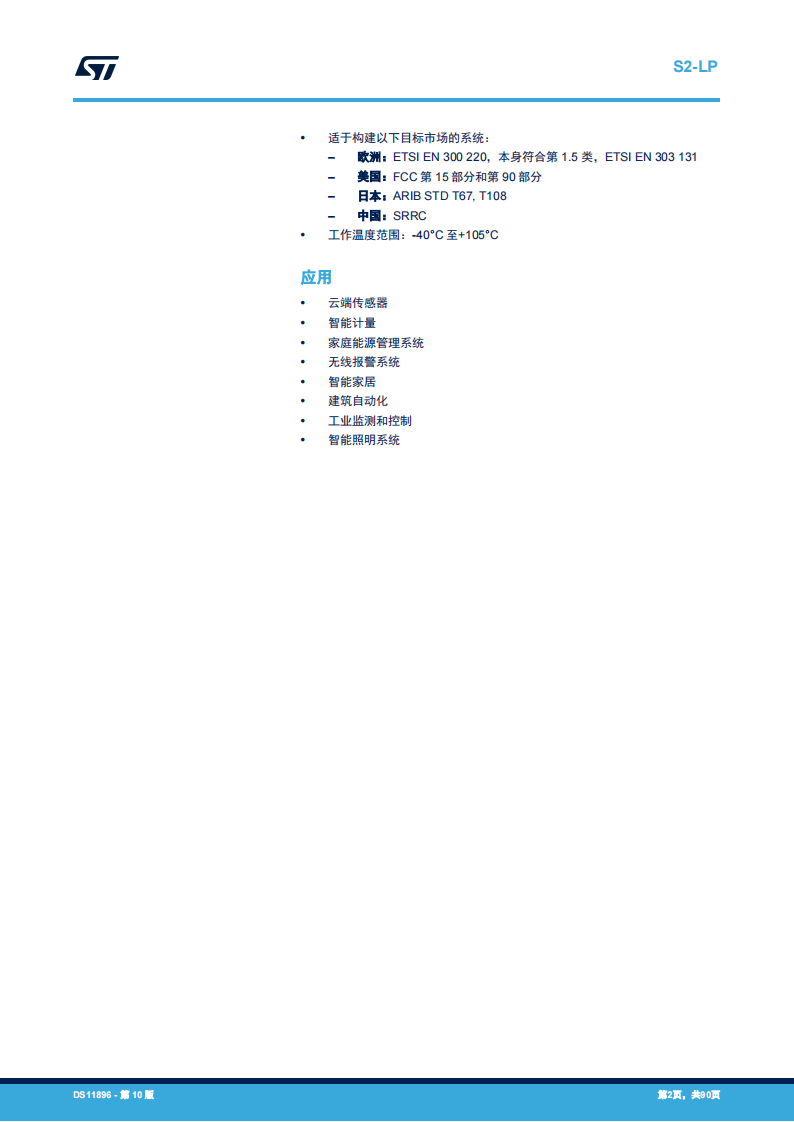

-适于构建以下目标市场的系统：

‒欧洲：ETSI EN 300 220，本身符合第 1.5 类，ETSI EN 303 131

‒美国：FCC 第 15 部分和第 90 部分

‒日本：ARIB STD T67, T108

‒中国：SRRC

-工作温度范围：-40°C 至+105°C
