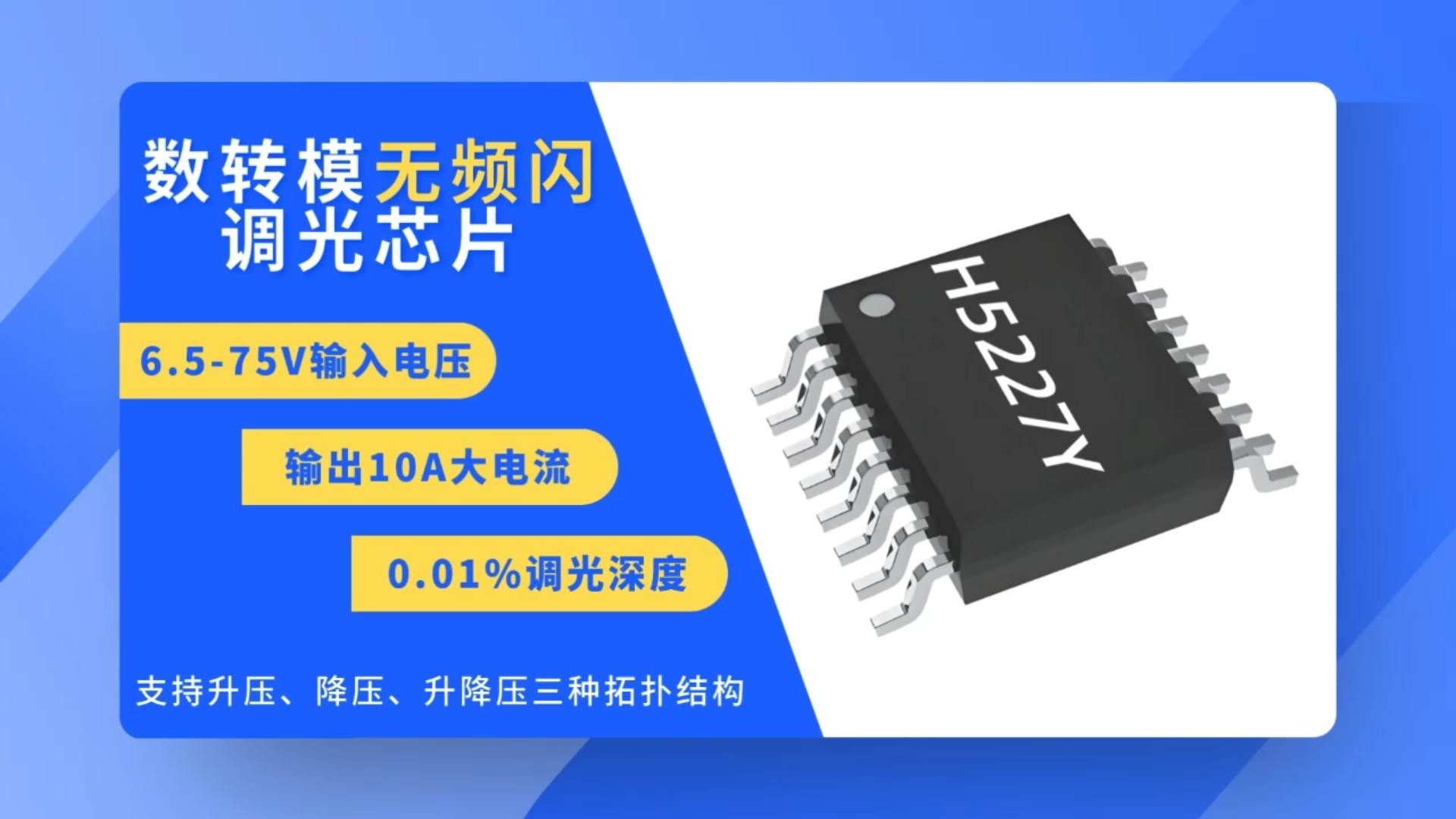

在一些需要灵活调光且供电电压变化较大的LED应用场景里，升降压（Buck-Boost）恒流驱动方案往往是工程师们会重点考虑的方向。最近惠海半导体一款型号为H5227Y的芯片，它在一些公开的技术文档和设计参考中出现得比较多，今天简单梳理一下它的几个特点，供有兴趣的朋友参考。

产品特征

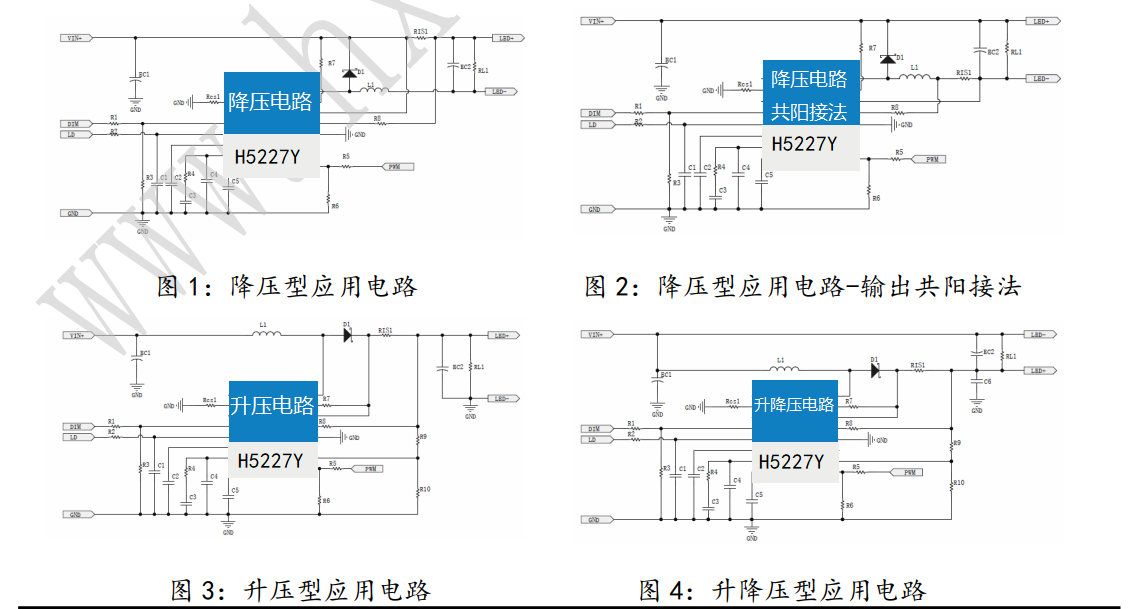

支持降压、升压、升降压三种拓扑结构

支持PWM转模拟/PWM 调光/模拟调光

支持100:1的PWM转模拟调光比

支持 10000:1双路混合调光

支持 10:1 模拟调光

支持调光频率大于32K

真正无频闪调光

内置80V的LD0供电

支持 6.5~75V宽电压输入

固定工作频率130KHz

最高转换效率可>95%

恒流精度≤士3%

负载调整率<士1%

低待机功耗

支持软启动

支持可设置的输入欠压保护

支持可设置的输出过压保护

典型应用

智能照明

Dali 调光

0~10V 调光

摄影灯照明

补光灯照明
