瑞斯特2SA1837 PNP硅功率晶体管

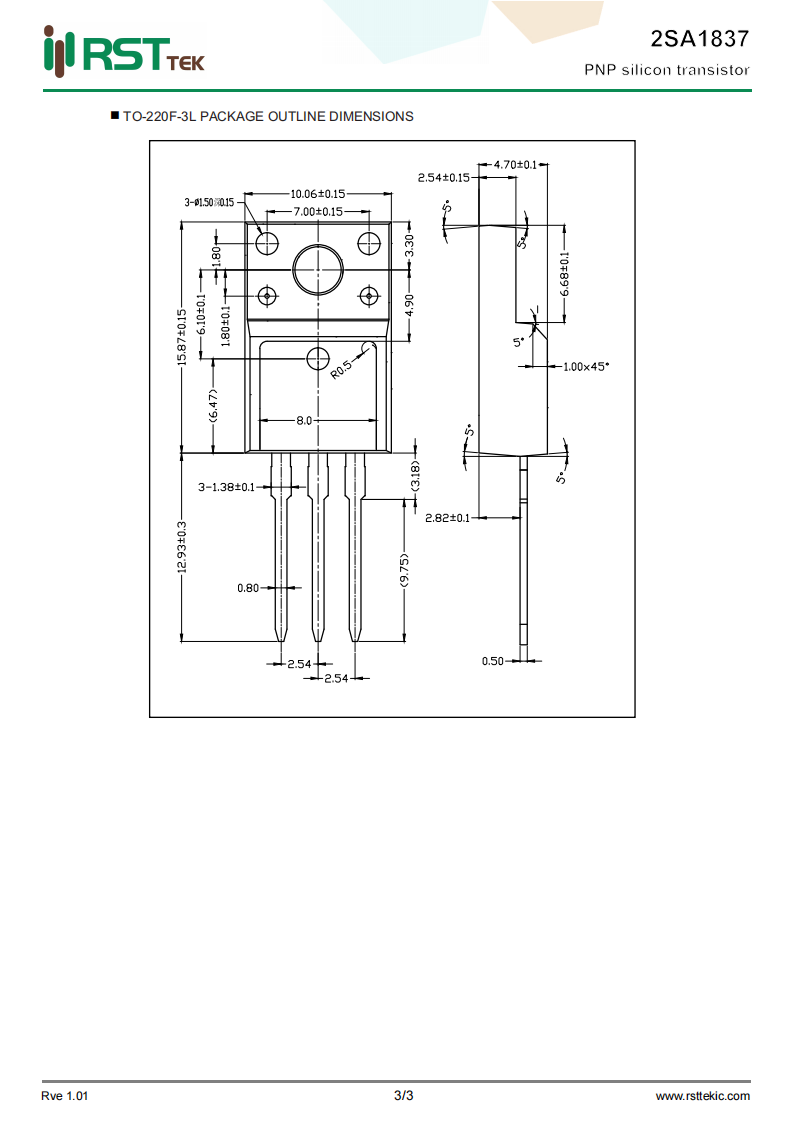

双极结型晶体管（BJT）是模拟电路与功率放大领域的核心器件，通过基极电流控制集电极-发射极间的导通，实现信号放大与功率驱动功能。RST品牌2SA1837采用TO-220F全塑封封装，是一款定位于高保真音频输出及通用功率放大应用的PNP硅功率晶体管，与NPN型2SC4793构成互补对管。其极限参数方面，集电极-基极击穿电压（VCBO）为-230V，集电极-发射极击穿电压（VCEO）为-230V，发射极-基极击穿电压（VEBO）为-5V。集电极电流（IC）额定值为-1A，基极电流（IB）为-0.1A。功率耗散（PC）在环境温度25°C时为2.0W，在壳温25°C时达20W，结温上限为+150°C，存储温度范围为-55°C至+150°C。TO-220F封装采用全塑封绝缘结构，无需额外绝缘垫片即可直接安装于散热器，本体尺寸约为15.87mm×10.06mm×4.70mm（长×宽×高），引脚间距2.54mm，适配标准通孔焊接工艺。

从电气特性分析，2SA1837在直流电流增益（hFE）方面表现优异：在VCE=-5V、IC=-100mA测试条件下，最小值为70、典型值为100、最大值为320，宽广的增益范围使其适配多种偏置设计。集电极-发射极饱和压降（VCE(sat)）在IC=-500mA、IB=-50mA条件下典型值为-1.0V、最大值为-1.5V，较低的饱和压降有助于减少功率放大器的交越失真并提升输出效率。基极-发射极电压（VBE）在VCE=-5V、IC=-500mA条件下典型值为-1.0V，为偏置电路设计提供了明确参考。特征频率（fT）在VCE=-10V、IC=-100mA条件下典型值为100MHz，这一带宽能力使其能够胜任20kHz音频全频段及更高频率的功率放大应用。集电极输出电容（Cob）在VCB=-10V、IE=0、f=1MHz条件下典型值为30pF、最大值为70pF，较低的输出电容有助于减少高频相移与稳定性问题。集电极截止电流（ICBO）在VCB=-230V、IE=0条件下最大值为-1.0μA，发射极截止电流（IEBO）在VEB=-5V、IC=0条件下最大值为-1.0μA，极低的漏电流确保了高阻抗节点的直流稳定性。

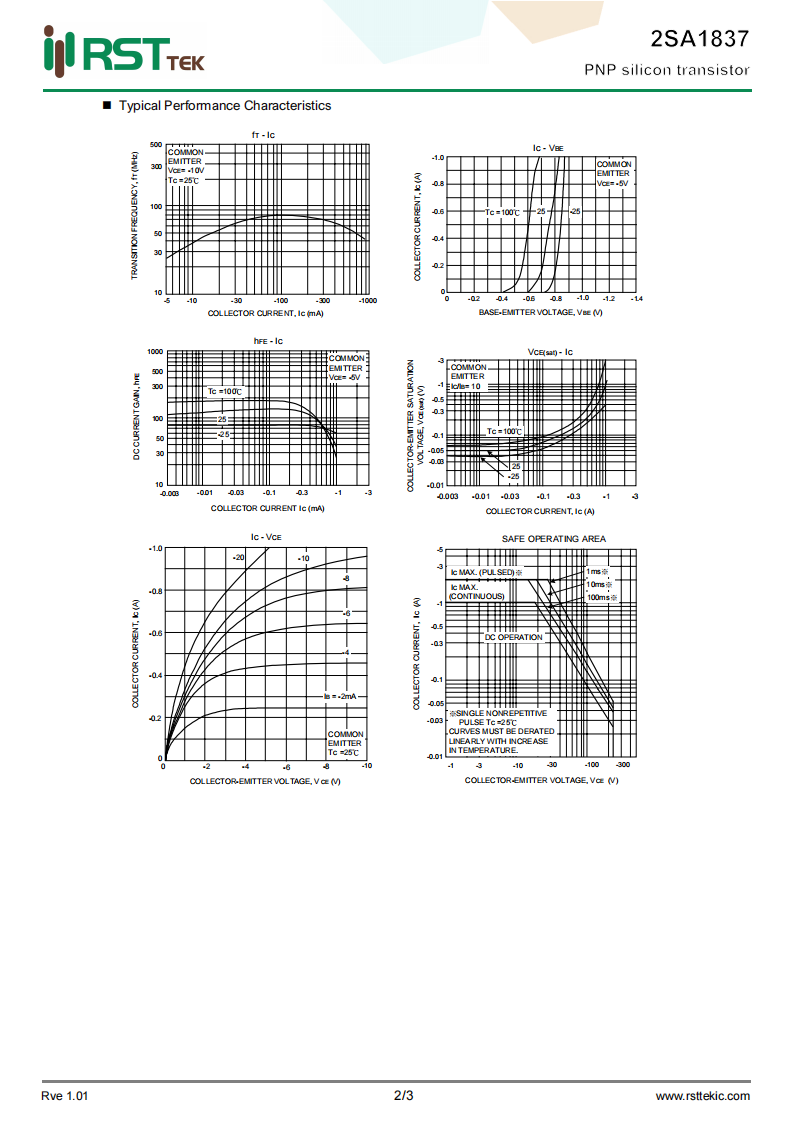

从典型特性曲线分析，直流电流增益hFE随集电极电流增大先升后降，在IC=-30mA至-100mA区间达到峰值，25°C时典型值约150至200，100°C时下降至约100至150，设计时需考虑温度对增益的影响并预留负反馈裕量。特征频率fT在IC=-30mA至-100mA区间达到峰值约80MHz，大电流下因基区展宽效应而下降，这决定了晶体管的最佳工作电流区间。集电极-发射极饱和特性显示，在IC/IB=10的固定比率下，VCE(sat)随电流增大而上升，25°C时500mA对应约-0.1V至-0.2V，1A时约-0.5V，高温下饱和压降显著增大。安全工作区（SOA）曲线界定了不同脉冲宽度下的最大允许电流-电压组合，直流连续工作时最大集电极电流为-1A，1ms脉冲下可承受-3A，但需随温度升高线性降额，设计时必须确保所有工作点均处于SOA范围内。

在典型应用场景中，2SA1837主要适用于以下几类电路：一是高保真音频功率放大器的输出级，与互补NPN管2SC4793配对构成推挽输出级，利用其高耐压（-230V）能力实现大动态范围输出，适用于OCL、OTL及BTL拓扑的Hi-Fi功放、家庭影院系统及专业音响设备；二是通用功率放大器与线性稳压电源的串联调整管，凭借1A电流能力与低饱和压降实现高效电压调节；三是电机驱动与逆变器中的半桥/全桥功率开关，为中小功率直流电机提供双向驱动能力；四是电子管功放的固态替代方案，利用其高耐压特性模拟电子管的工作点。

此外，在仪器仪表的功率输出级、医疗设备的驱动电路及工业控制中的模拟功率接口等场景中，2SA1837也能在增益、带宽与耐压之间取得良好平衡。设计选型时，需确保集电极-发射极电压留有至少30%的降额余量，避免二次击穿风险；推挽输出级设计时需精确匹配互补对管的hFE与VBE温度系数，以最小化交越失真；散热设计应根据实际功耗与壳温要求配置适当尺寸的散热器，确保结温不超过125°C的长期可靠性上限。
