IU5512：低功耗,直通跟随模式,5.5W,1A降压稳压DCDC

在低功耗摄像头、智能门锁、机器人、玩具等便携设备的供电设计中，常面临封装空间受限、功耗敏感、电压适配范围窄及输出稳定性不足等问题，IU5512S可针对性应对这些需求。该器件是一款CMOS降压DC-DC调整器，采用SOT23-5L纤小封装，输入电压范围2.0~5.5V，最大输出电流1.0A，静态电流小于3μA，漏电低至3pA以内，能有效适配低功耗设备长续航需求。

其核心优势在于支持PWM/PFM自动切换，宽负载范围内保持高效率（最高达95%）与低纹波；具备直通跟随模式，当输入与输出电压差值小于0.1V时，输出电压跟随输入电压变化，适配低压操作场景，占空比可达100%。输出电压通过FB管脚外接分压电阻灵活设定，基准电压精度稳定。内置功率MOSFET及过压、过流、过热、短路多重保护机制，振荡频率1MHz，线性调整度0.45%、负载调整度0.5%，保障供电稳定可靠，为各类小型便携设备提供高效、紧凑的降压供电解决方案。

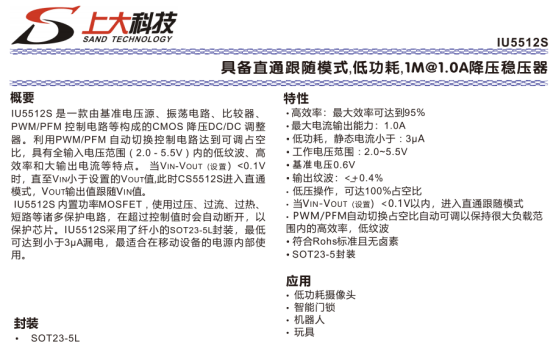

一、IU5512的特性

高效率:最大效率可达到95%

最大电流输出能力:1.0A

低功耗,静态电流小于:3uA

工作电压范围:2.0~5.5V

基准电压0.6V

输出纹波:<+0.4%

低压操作,可达100%占空比

当VIN-VOUT(设置)<0.1V以内,进入直通跟随模式

PWM/PFM自动切换占空比自动可调以保持很大负载范

围内的高效率,低纹波

符合Rohs标准且无卤素

SOT23-5封装

二、IU5512的应用信息

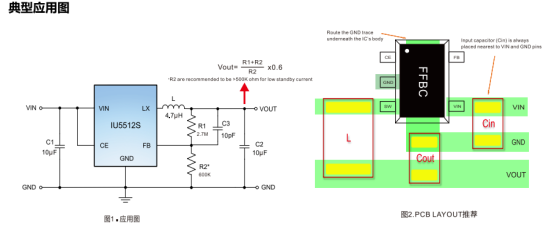

1、典型应用图

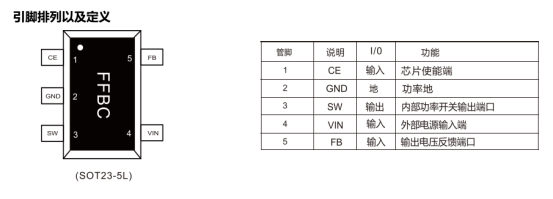

2、引脚排列及定义

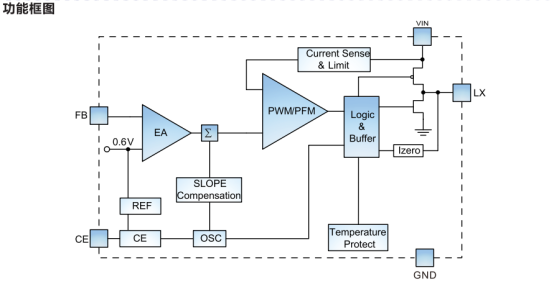

3、功能框图

4、基础参数
