如何避免横河DLM2022示波器误触发现象？

根据上篇文章，我们就可以通过一系列的设置去避免或者减少示波器“误触发”的发生，具体如下：

1、开启触发源模拟滤波

边缘触发设置菜单里设置 HF Rejection(15Khz)和Noise Rejection(1div)(如图edge source-filter)限制触发源的高频噪音。通道内的带宽限制off, 以便于捕获显示高频噪音。

2、提高实时采样率

通过调高采集内存(初始为12.5K)建议调到1.25M,以提高实时采样率 ，或者通过在采集菜单中设置采集模式为Envelope Mode也可以等效地提高采样率(可以优先设置)。

3、设置更精确的触发条件

如果4个通道的信号有一定的关系（如CH1下降沿，CH4高电平）那就可以依据两个以上的通道按边沿条件设置复合触发，以更多的条件限制误触发的发生。

4、利用运算通道

对通道设置运算滤波，以运算滤波后的波形作为触发源，可以避免高频干扰造成的误触发。

5、使用高配机型

采用数字触发电路的新型示波器DLM3000或DLM5000，可以有效减少误触发和抖动的发生。

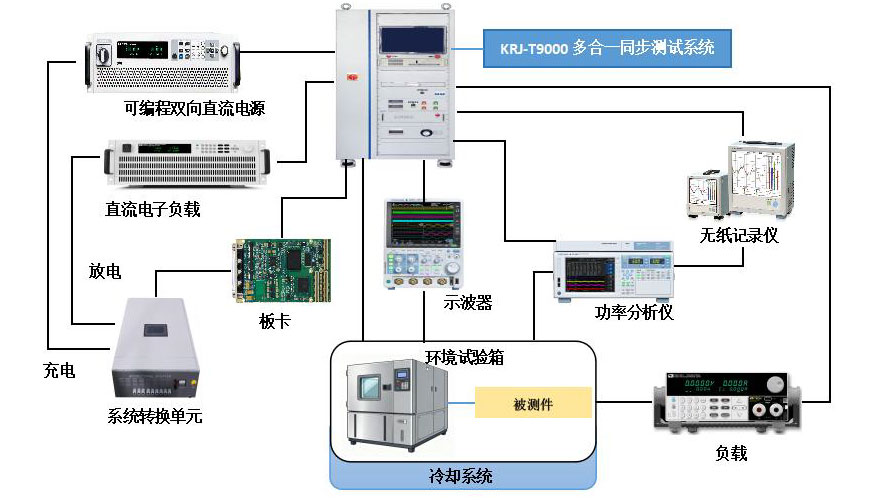

科瑞杰作为可靠性测试技术领军企业，深刻了解中国市场的应用需求，提供行业内领先的测试可靠性。KRJ柔性多合一同步测试系统是测试领域的操作系统OS，让测试更加精准、高效、智能、低成本，为企业创造独特的质量安全竞争力。
