荣湃隔离驱动器广泛应用，多维助力国产替代

03/13 09:45
36
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

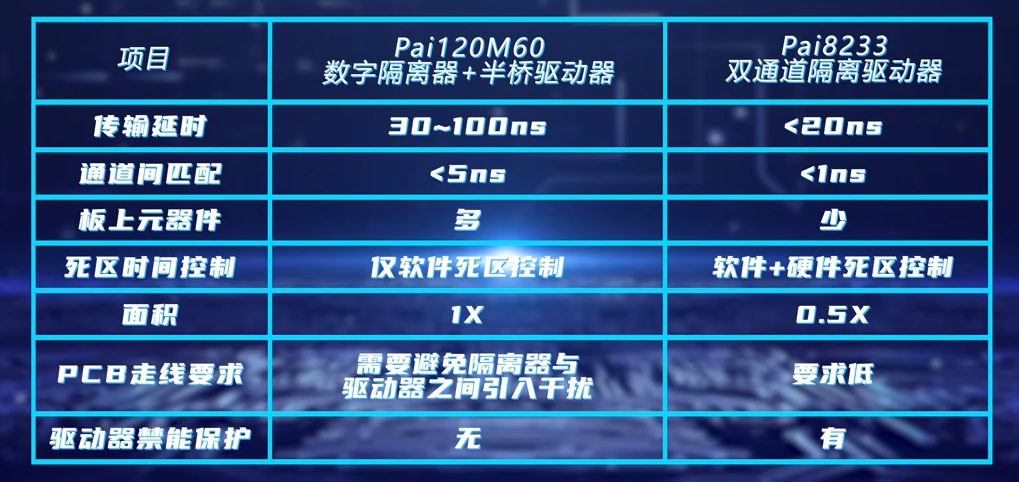

隔离驱动器的一大应用场景是取代数字隔离器+MOS驱动器的分立设计，高绝缘耐压要求的半桥驱动应用中，部分系统采用了双通道数字隔离器配合高低边MOS驱动器的设计。这一解决方案具有元器件成本低的优点，但是缺点一样明显，而Pai8233集成方案可以改善这些缺点。

分立方案的信号传播延时同时取决于数字隔离器和驱动器，大致需要30~100纳秒，而Pai8233的传播延时在20纳秒以内，器件间一致性和通道间匹配也更好。

由于数字隔离器辐边的供电范围仅有3~5.5V，分立方案驱动侧需要额外的LDO对其供电，而Pai8233方案取消了驱动侧的低压供电，板上元器件更少。

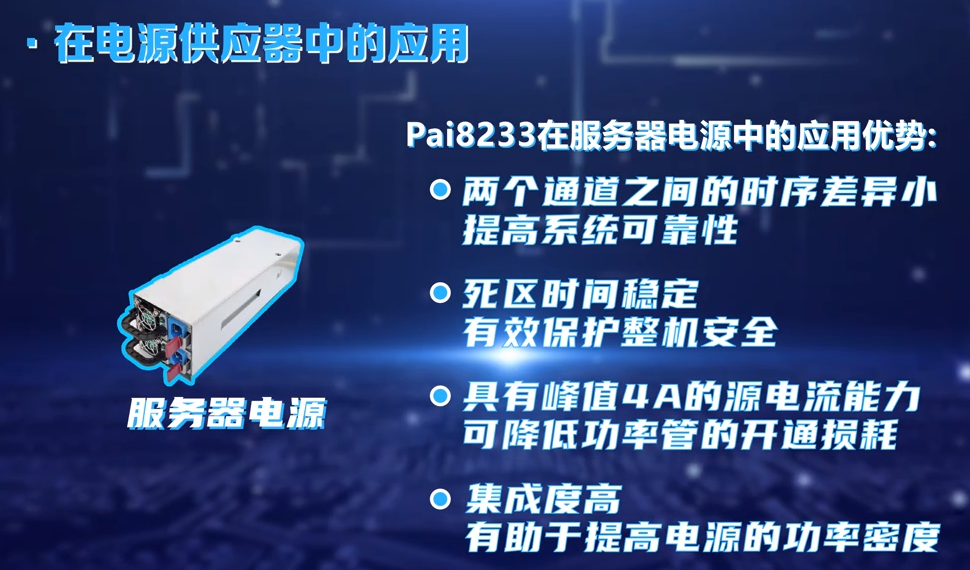

1、荣湃隔离驱动器在电源供应器上的应用

Pai8233的器件间时序特性差异低至5纳秒以内，能够降低设计复杂度，死区时间温漂小，在系统全功率输出、温度上升时，依然能够保证死区控制的可靠性。Pai8233的逻辑侧电流消耗显著低于同类产品，有助于降低逻辑侧辅助电源的消耗水平。

原创声明：本文为荣湃半导体原创内容，未经书面授权，不得以任何方式加以使用。 转载合作
