第一性原理：金属、半导体、绝缘体的区别与VASP模拟要点

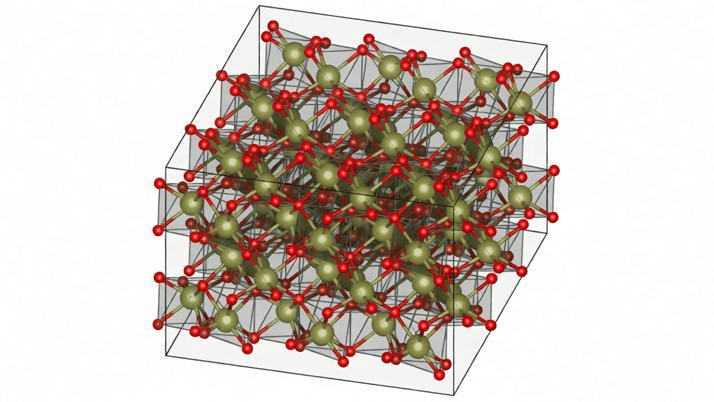

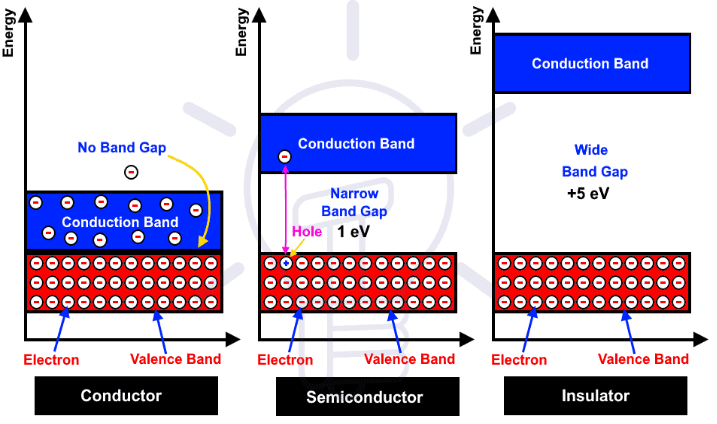

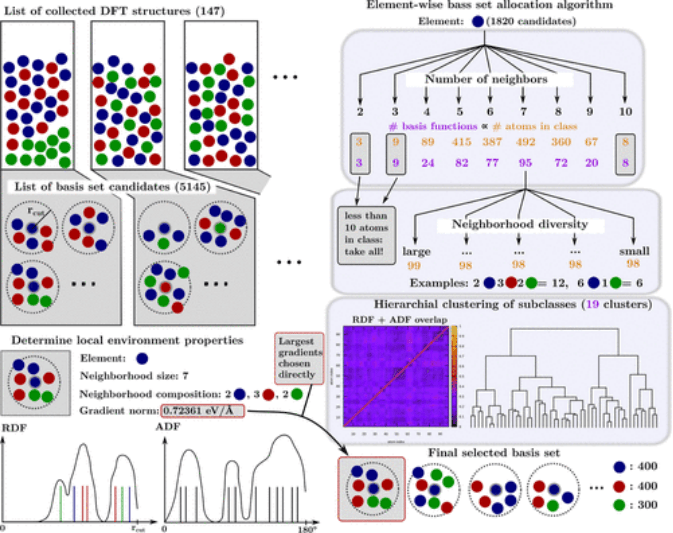

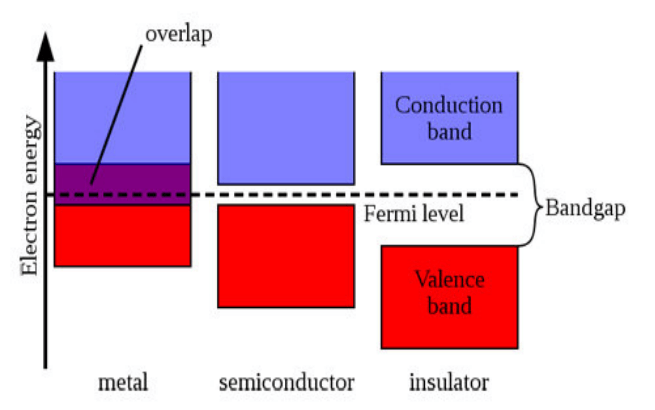

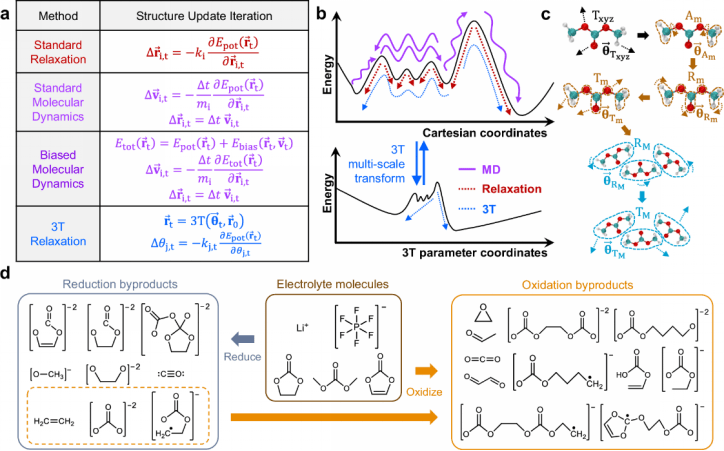

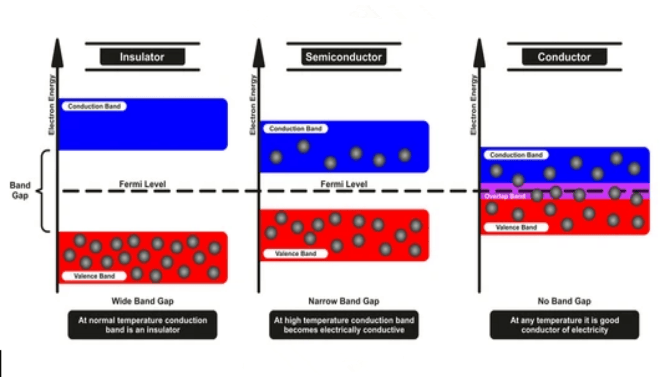

在材料科学中，根据电子导电行为，材料可分为金属、半导体和绝缘体。这三种材料的差异主要源于其能带结构（band structure）：价带（valence band）和导带（conduction band）之间的带隙（band gap）决定了电子是否能自由移动。

带隙是电子从价带跃迁到导带所需的最小能量，金属带隙为零，半导体中等（约0.1-4 eV），绝缘体较大（>4 eV）。以下是详细介绍：

1、金属（Metals）

金属是优秀的导体，具有高导电性和导热性。典型例子包括铜（Cu）、金（Au）和铁（Fe）。在金属中，价带和导带重叠或带隙为零，导致大量自由电子能在材料中自由流动，形成电流。这种自由电子模型源于泡利不相容原理和费米能级（Fermi level），费米能级位于导带中，使得室温下电子易于激发。金属的导电率通常在10^6-10^8 S/m级别，受温度影响小（随温度升高略微下降）。

此外，金属常表现出延展性、光泽和磁性（如铁磁性）。应用广泛，包括电线、电子器件和结构材料。

2、绝缘体（Insulators）

绝缘体几乎不导电，导电率极低（<10^-10 S/m）。例子包括玻璃、橡胶和金刚石（diamond）。其带隙很大（通常>4 eV），费米能级位于带隙中部，电子难以跨越带隙进入导带。即使在高温下，也需极高能量激发电子，因此在室温下无显著导电。绝缘体的电子被紧密束缚在原子或分子轨道中，形成稳定的共价或离子键。

它们常用于隔离电流，如电缆绝缘层或电容器介质。一些绝缘体如陶瓷还具有高耐热性。

3、半导体（Semiconductors）

半导体介于金属和绝缘体之间，导电率可调（10^-6-10^4 S/m）。典型例子包括硅（Si）、锗（Ge）和砷化镓（GaAs）。带隙中等（Si约为1.1 eV），费米能级位于带隙中，但通过温度升高、掺杂（doping）或光照可激发电子跨越带隙。纯半导体（本征半导体）导电率随温度指数上升；掺杂后分为n型（电子多子）和p型（空穴多子），形成p-n结，这是晶体管和太阳能电池的基础。

半导体革命了电子工业，用于芯片、LED和传感器。

这些分类基于量子力学中的能带理论，实际材料可能有混合特性（如半金属）。

4、VASP计算注意事项

VASP（Vienna Ab initio Simulation Package）是基于密度泛函理论（DFT）的软件，用于计算材料的电子结构、带隙和性能。

对于三种材料，计算需注意泛函选择、k点采样、smearing方法和自旋等，以避免带隙低估或收敛问题。以下是针对每种材料的注意事项：

（1）、金属的VASP计算注意事项

泛函选择：使用GGA（如PBE）足以描述金属的金属键和自由电子行为。避免杂化泛函（如HSE），因为金属无带隙，计算效率优先。

smearing方法：金属有费米面，使用ISMEAR=1或2（Methfessel-Paxton或Fermi-Dirac smearing），sigma=0.1-0.2 eV，确保收敛。避免ISMEAR=-5（tetrahedron），因金属DOS在费米能级尖锐。

k点网格：密集采样（如12x12x12或更高），因为金属电子态连续。使用Gamma-centered网格。

自旋极化：如果磁性金属（如Fe），设置ISPIN=2，并初始化MAGMOM（e.g., 4*2.0 for Fe atoms）。

其他：ENCUT>400 eV；检查DOS显示费米能级有态密度；大体系用smearing避免振荡。

常见问题：收敛慢时调整PREC=Accurate或增加平面波截断。

（2）、绝缘体的VASP计算注意事项

泛函选择：标准GGA/PBE低估带隙（>20%），用杂化泛函如HSE06或PBE0获取准确带隙（>4 eV）。对于大带隙，可用GW方法（但计算昂贵）。

smearing方法：ISMEAR=-5（tetrahedron with Blochl corrections）最佳，确保准确DOS和带隙。k点少时用ISMEAR=0（Gaussian，sigma小如0.01 eV）。

k点网格：中等密度（如8x8x8），因电子态局域。Monkhorst-Pack网格适合。

自旋极化：通常ISPIN=1（非自旋），除非磁性绝缘体（如某些氧化物，用DFT+U，U=3-6 eV修正相关性）。

其他：NBANDS增加覆盖空带；LOPTICS=.TRUE.计算光学性质；检查带结构无费米交叉。常见问题：带隙低估时切换到 screened exchange。

（3）、半导体的VASP计算注意事项

泛函选择：类似绝缘体，PBE低估带隙（Si实验1.1 eV，PBE~0.6 eV），优先HSE06或GW获取精确值。van der Waals修正（如DFT-D3）若涉及层状结构。

smearing方法：ISMEAR=-5优先，精确带隙和DOS。温度效应模拟用ISMEAR=0，sigma=0.05 eV。

k点网格：密集（如10x10x10或更高），捕捉间接/直接带隙。Gamma点 for large supercells。

自旋极化：ISPIN=1通常，但掺杂或磁性半导体用ISPIN=2。DFT+U for transition metal semiconductors。

其他：计算带结构（ICHARG=11 non-self-consistent）；NBANDS覆盖导带；掺杂模拟用supercell，避免周期性 artifact。常见问题：带隙类型（直接/间接）验证用KPOINTS路径（如Gamma-L-X）
