芯耀
203

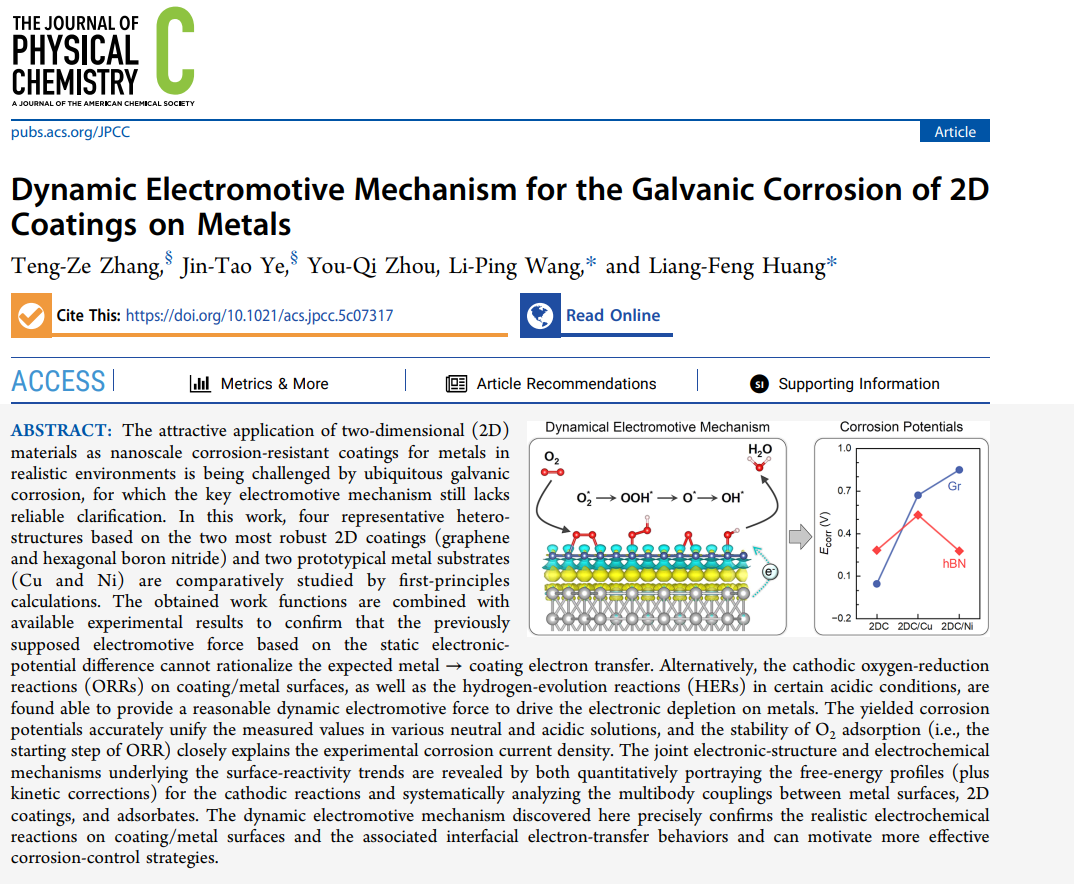

The Journal of Physical Chemistry C 中国科学院宁波材料技术与工程研究所 王利平、黄良锋团队 二维材料防腐涂层的 “腐蚀加速器” 之谜，被动态电动势机制破解
当石墨烯、六方氮化硼（hBN）这类 “明星” 二维材料被寄予厚望成为金属表面的纳米防腐涂层时，一个棘手的问题始终困扰着科研界：它们在长期使用中不仅难以持久防腐，反而可能加速金属的电偶腐蚀。传统理论无法解释这一矛盾，直到这项基于第一性原理的系统性研究，终于揭开了背后的动态电动势真相！
一、研究背景：二维防腐涂层的 “理想与现实”
二维材料（如石墨烯、hBN）凭借致密的蜂窝晶格结构，被认为是金属防腐的 “终极方案”—— 纳米级厚度即可阻挡腐蚀介质侵入，远超传统环氧涂层的微米级需求。然而实验发现：
石墨烯涂层短期能将金属腐蚀速率降低 4-20 倍，但长期暴露后会因涂层 / 金属界面的电偶耦合加速腐蚀；
绝缘的 hBN 涂层虽热稳定性更优，却在部分体系（如 hBN/Cu）中表现出比石墨烯更高的腐蚀电流密度，传统静态机制完全无法解释。
核心矛盾聚焦于：金属→涂层的电子转移究竟由什么驱动？ 传统理论认为是 “静态功函数差异”，但计算表明二维涂层的功函数反而比 Cu、Ni 金属更小，理应发生反向电子转移，与实验现象完全相悖。
二、核心突破：动态阴极反应才是 “真正驱动力”
研究团队通过对 4 种典型异质结构（Gr/Cu、Gr/Ni、hBN/Cu、hBN/Ni）的第一性原理计算，推翻了静态机制的主导地位，提出了动态电动势机制，关键发现如下：
静态功函数机制：看似合理，实则矛盾
传统观点认为 “石墨烯功函数高于金属，导致金属电子转移至涂层”，但本研究计算证实：
无论是金属支撑的石墨烯还是 hBN 涂层，其功函数均比 Cu (111)、Ni (111) 低 0.5-1.7 eV；
静态电子势能差只会驱动 “涂层→金属” 电子转移，反而会保护裸露金属，与实验中 “涂层加速腐蚀” 的现象完全矛盾。
动态阴极反应：ORR/HER 主导电子转移
研究发现，金属表面的阴极反应才是驱动电偶腐蚀的核心动力：
中性环境中，涂层 / 金属表面的氧还原反应（ORR） 会持续消耗电子（每分子 O₂消耗 4 个电子），形成 “电子空缺”，强制金属向涂层转移电子以补充，进而加速金属阳极氧化；
酸性环境中，部分体系（如 Gr/Ni）会发生析氢反应（HER） ，同样通过消耗电子驱动金属→涂层电子转移；
这一动态机制完美解释了 “涂层加速腐蚀” 的核心矛盾 —— 电子转移不是由静态势能差驱动，而是由持续的电化学反应 “主动索取” 电子。
界面共价键：调控反应活性的 “关键纽带”
涂层与金属的界面作用并非简单物理吸附，而是存在显著的共价键合，其核心作用的：
降低涂层功函数、提升表层导电性，为阴极反应提供电子传输通道；
增强 O₂、OH 等反应中间体的吸附稳定性，降低 ORR/HER 的反应能垒；
例：hBN 与 Ni 的界面共价键更强，O₂吸附能比石墨烯体系低 1.5 eV，导致 ORR 更易启动，因此 hBN/Ni 体系的腐蚀电流密度更高。
理论与实验：完美契合的 “双重验证”
通过模拟 ORR/HER 的自由能曲线，结合动力学修正，计算得到的腐蚀电位（E_corr） 与不同环境（中性、酸性）下的实验值高度吻合：
中性溶液中，ORR-4e 路径主导，计算 E_corr 与实验值偏差小于 0.05 V；
酸性溶液中，Gr/Ni 体系因 HER 主导，计算 E_corr（-0.02 V）与实验值（-0.07~0.16 V）精准匹配；
涂层厚度也会影响腐蚀活性：双层石墨烯的第二层与金属无共价键，ORR 活性显著降低，腐蚀抑制效果比单层更优，与实验现象一致。
三、研究方法：精准建模 + 多维度分析
本研究采用密度泛函理论（DFT）结合 Quantum ESPRESSO 软件包，构建了贴近实验的计算模型：
金属基底：Cu (111)、Ni (111) 表面（最易生长二维涂层的晶面）；
涂层模型：1-8 层石墨烯 /hBN，模拟实际生长中的厚度差异；

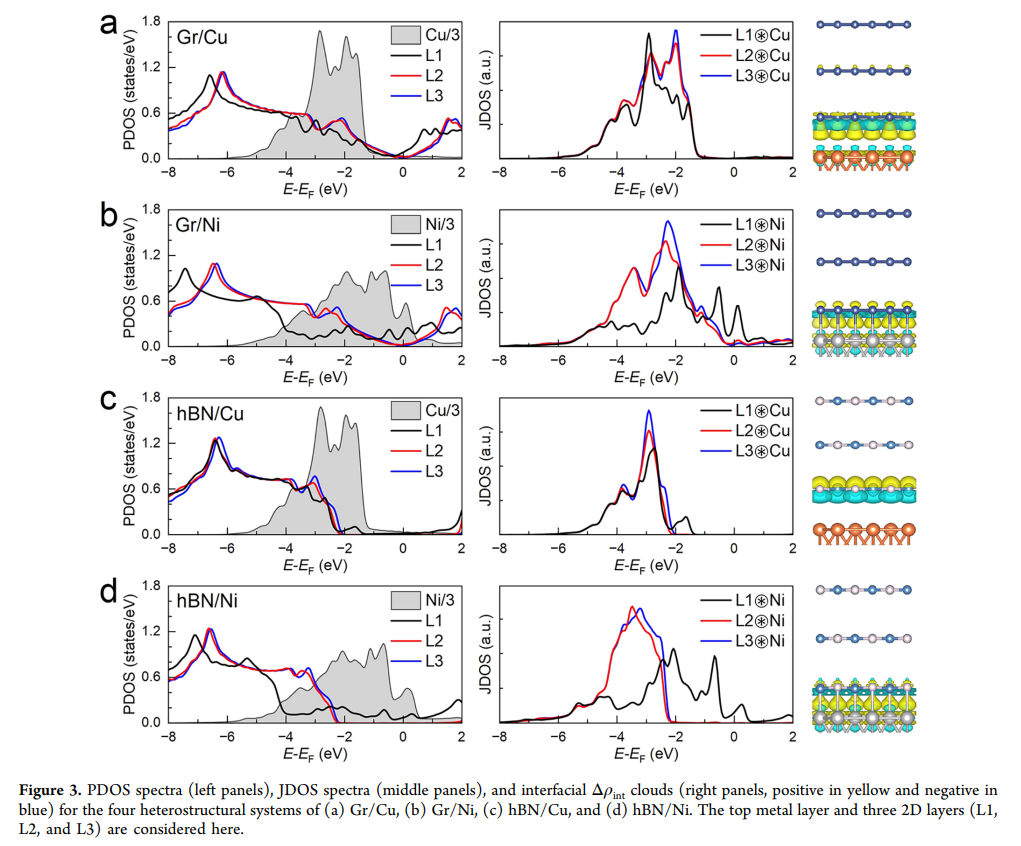

关键计算：功函数（含偶极修正）、反应中间体自由能、电子态密度（PDOS/JDOS）、界面电荷分布；
环境模拟：采用连续介质溶剂模型复刻水溶液环境，结合 Pourbaix 图分析 pH 依赖的反应稳定性。
四、应用价值：为二维防腐涂层设计 “指路灯”
这项研究不仅澄清了长期以来的机制困惑，更提供了明确的优化方向：
调控界面键合：削弱涂层与金属的共价作用，降低 ORR/HER 活性；
优化涂层厚度：采用双层及以上结构，抑制表层阴极反应；
缺陷修复：封堵涂层 vacancies、晶界等腐蚀介质通道，同时减少阴极反应活性位点；
拓展体系：将动态机制推广至更多二维材料 / 金属异质结构，指导新型防腐涂层研发。
五、总结与展望
这项工作的核心贡献在于首次量化证实了动态阴极反应（ORR/HER）在二维涂层电偶腐蚀中的主导作用，推翻了静态功函数机制的传统认知。通过电子结构分析与电化学热力学模拟的结合，不仅完美解释了实验矛盾，更为二维材料在防腐领域的实际应用提供了坚实的理论支撑。
未来，随着对复杂环境（如海洋、高温）下反应机制的深入探索，二维材料有望真正实现 “纳米厚度、长效防腐” 的应用目标，为精密机械、微电子等领域带来革命性突破！
