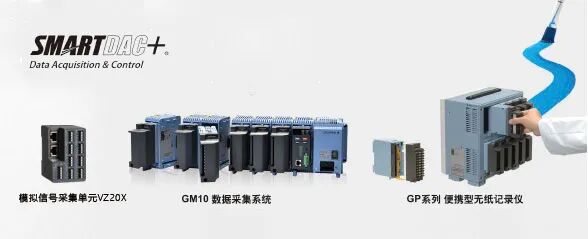

横河数采全家福

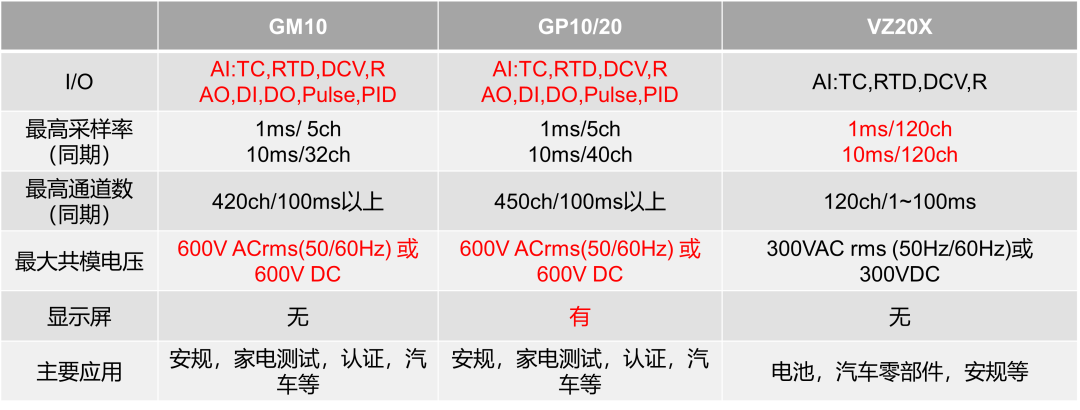

横河数采特点
记录仪如何与上位机通讯

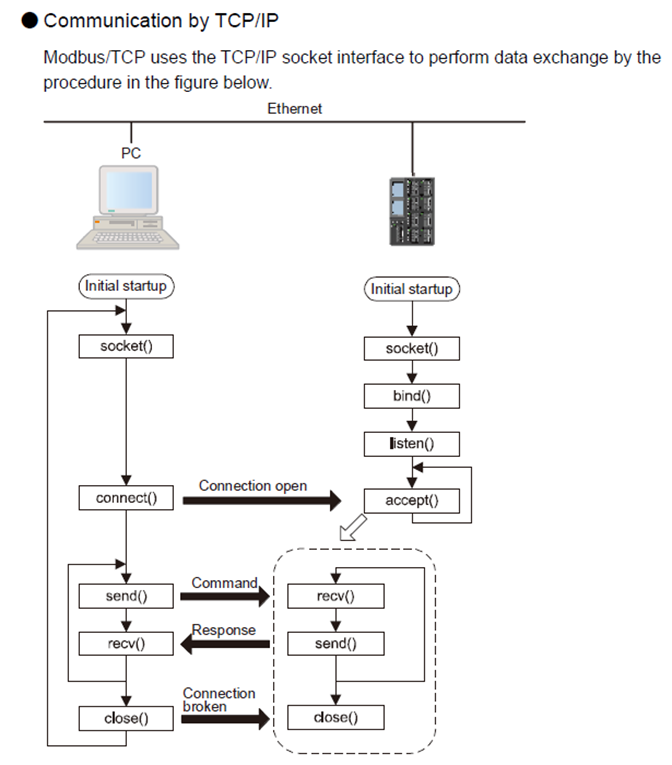

横河记录仪以太网通信协议绝大多数基于Modbus/TCP协议，使用TCP/IP Socket接口编程。
如果连接建立后60秒或更长时间没有来自主机设备的请求，横河无纸记录仪模拟信号采集单元VZ20X将断开连接。

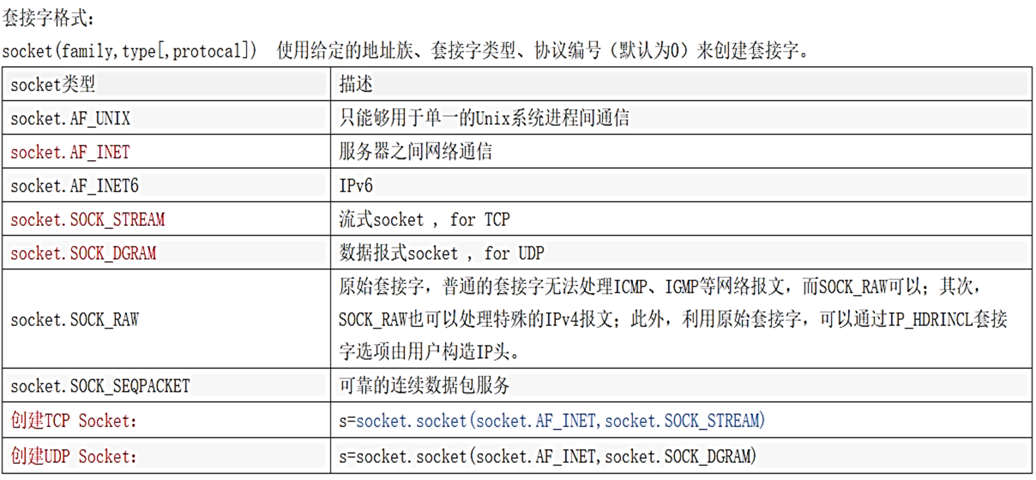

Socket类型

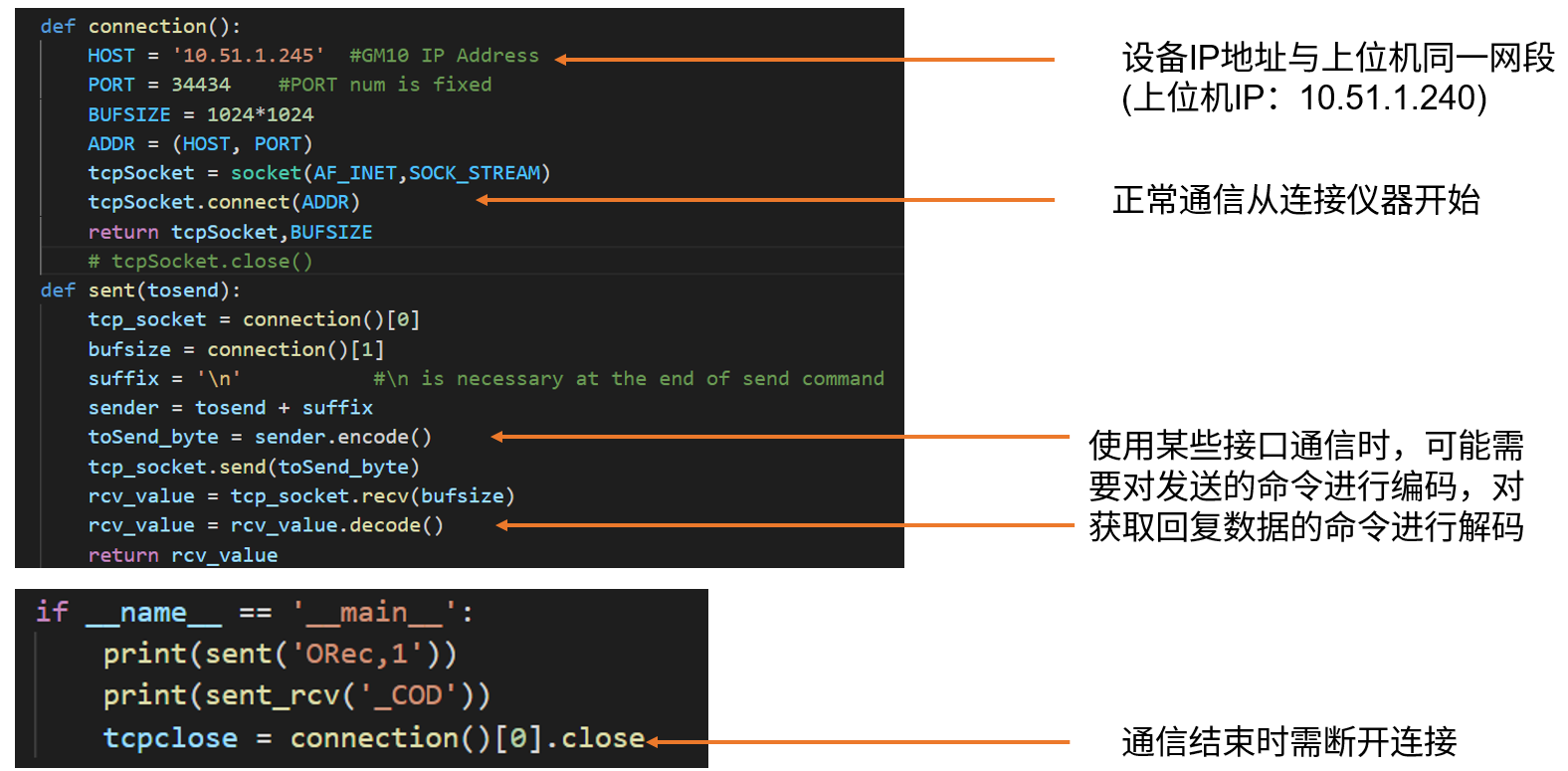

Socket编程注意事项
所有的英文标点符号都必须是半角
注意上位机IP地址与设备在同一网段
正常通信都是从连接仪器开始，通信结束时请断开连接
使用某些接口通信时，可能需要对发送的命令进行编码， 在获取回复数据时也可能需要解码。
记录仪数据处理技巧
实测案例

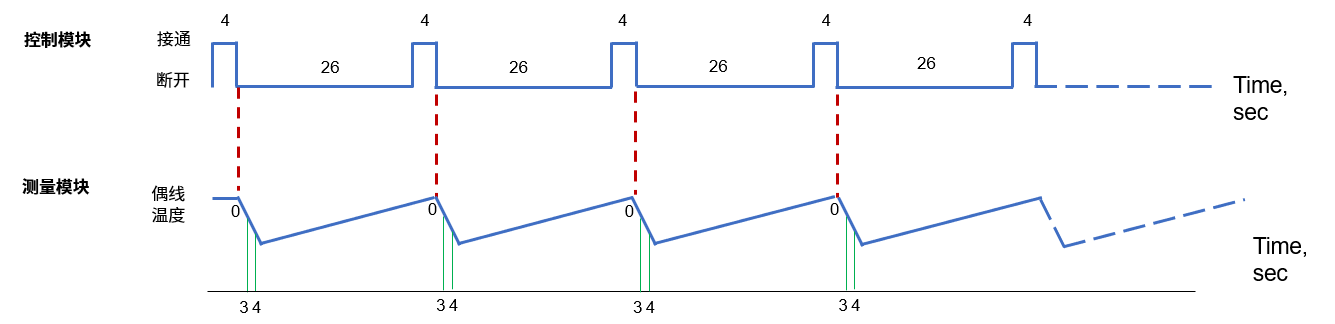

接通：将GM10继电器的某一个触点串联到24VAC的线路中，手动控制开始，当GM10继电器的触点接通时，24VAC会控制电磁阀打开一段时间(4s或者跟据需要随时调节)， 然后自动关闭(26s或者跟据需要随时调节), 再按照设定的时间间隔自动接通和断开，如此往复，直到手动停止。
偶线温度测量：1、测试过程中全程使用偶线测量冷饮的温度，重点是要把温度测试的时间与上述控制模块的时间对应上——能找到控制模块断开的时刻，然后从这个时刻算起，计算第3秒到第4秒的温度平均值，每次断开都是如此。2、需要的采集速度能达到每秒10个数。
横河记录仪
GM/GP专有 数字输出模块

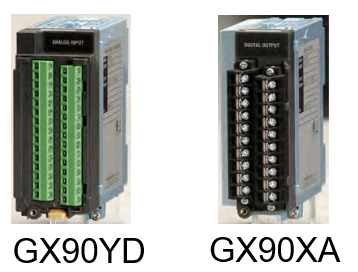

该实测中可以使用横河记录仪GM/GP系列专有的数字输出模块GX90YD和模拟输入模块GX90XA。（如下图所示）

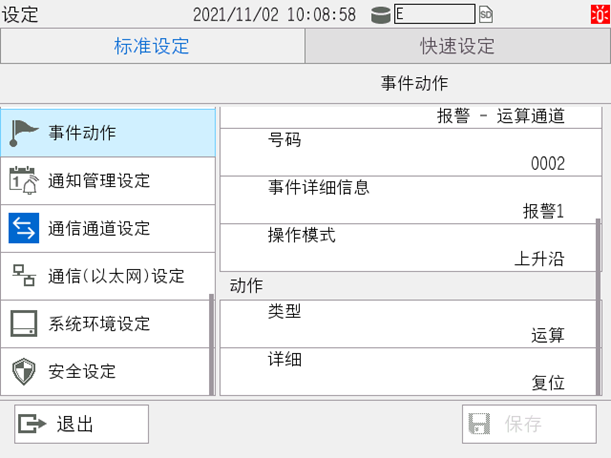

单个数字输出模块支持最多6个通道，输出更新周期最快100ms；运算通道由计时器设定，时钟精度为±5ppm(0~50℃)；可设定事件动作，实现计时器循环复位和特定时间记录的起停。设置界面如下所示：
横河记录仪数据保存类型设为文本格式，或者将趋势图转换为excel格式，其风格是统一的，可以根据实际测试需求，找到计时器和数据位置的关系，快速定位想要的数据。
根据客户要求，我们只要每次循环开始后第7~8秒间十个数，求其平均值。因此只要在终端输入第7秒开始计算平均值，每30秒循环一次，即可快速筛选并算得相应的数据。
