家电温升测量测温点数多如何解决？

深圳市科瑞杰科技有限公司-家电温升的几个常见的要求

测温点数多，根据不同测试场景可灵活调整，需要同时测量其他传感器的信号。

测温时间长，数据量大，可以方便，快速地做数据处理。

测温点会布置在电感，电容，变压器等电子元器件上，会有漏电的可能和存在电磁干扰。

温升和电参数同步测量，方便分析不同工况下的电参数和温升的对应关系。

测温点数多，根据不同测试场景可灵活调整，需要同时测量其他传感器的信号。

数采均为模块化结构，最多可拓展到450通道，可灵活组合搭配测量通道。

双测量周期模式，允许同一个数采使用两个不同的测量周期，可以根据不同测量条件灵活配置。

模拟输入模块中有电压输入和电流输入两种，可以直接接入各种标准工业信号输出的传感器。

最快1ms的采样间隔，快速变化的压力，温升等信号都可以测量。

测温时间长，数据量大，可以方便，快速地做数据处理。

区间运算功能：允许自由选择区间，运算出区间数据的最小值，最大值，峰峰值，平均值，有效值。

数据可以做差值运算和线性缩放。差值运算允许当前通道减去指定通道的值，只显示差值，线性缩放方便各种变送器显示物理量的值。

数据可以转换成CSV格式，转换的数据可以按需要选择，用光标选中需要转换的区间，避免处理不必要的数据。

测温点会布置在电感，电容，变压器等电子元器件上，会有漏电的可能和存在电磁干扰。

需要测温仪器具备优秀的抗干扰和耐压能力(带电测试）。

在电磁炉，变频器，电机，滤波电容测试中，T1模块都有很好的效果。

温升和电参数同步测量，方便分析不同工况下的电参数和温升的对应关系。

1、通过功率分析仪的DA输出与数采进行数据同步采集

这个连接方法对功率分析仪有要求，需要功率分析仪选配了DA输出功能。功率分析仪的DA输出功能，可以把测量数据用模拟信号二次输出。

用±5V满刻度直流电压输出电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率，电压峰值、电流峰值和积分值。

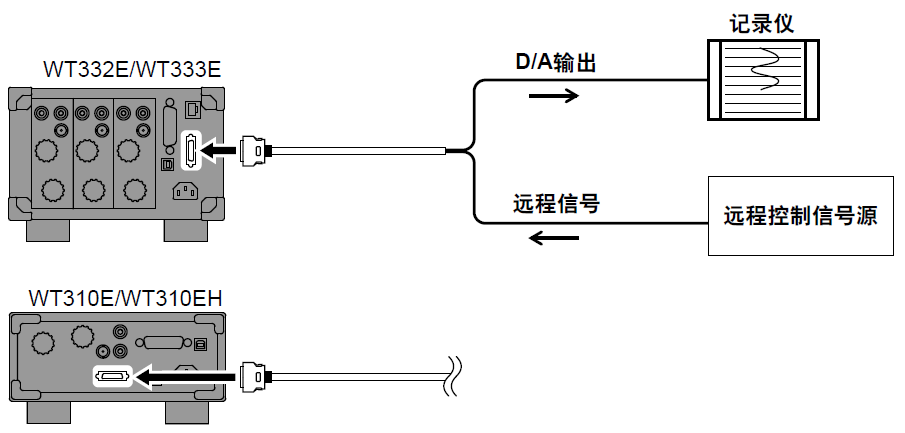

WT310E支持4通道输出，WT332E/WT333E支持12通道输出，WT1800E支持20通道输出，具体接线和DA输出的接口定义示意图如下图所示：

这个方法优点在于不挑数采，只需要功率分析仪具备DA输出功能，就能把功率分析仪的测量数据用数采去采集，然后通过线性变换得到具体的电参数。

2、使用数采的WT通讯和通信通道选件(GP或者GM的/E2和/MC选件）

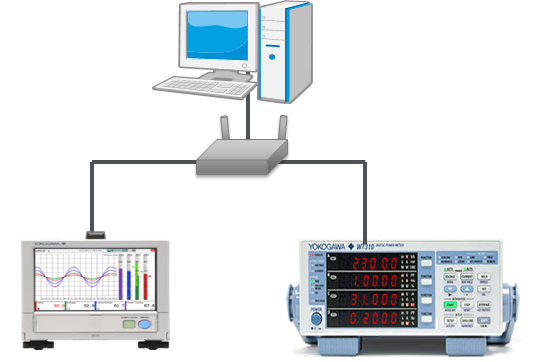

这个方法对数采有要求，需要横河的数采具备WT通信和通信通道选件，这两个选件如果在购买的时候没有选，后续也可以联系横河公司进行升级。这个连接方式的优点在于数据是通过以太网存放在数采的通信通道里面的，连接方式和设置都非常简单，而且可以同步采集上百个电参数。

3、使用横河数据采集软件GA10进行数据采集。

如果我们的功率分析仪和数采都没有上面说的选件并且不想进行升级，可以购买横河的数据采集软件GA10，这个数据采集平台可以把功率分析仪的数据和数采的数据一起采集分析。连接图和方法二一样，把两台设备通过通信端口和PC进行连接，连上以后进行下图操作即可。
