榨干电池最后一滴血 矽力杰 SY87004 微型大电流旁路升压芯片深度拆解

导语：

在智能手机、平板电脑和 4G/5G 数据卡的设计中，大家经常遇到一个“要命”的痛点：系统里的某些核心大件（比如射频功放、音频功放）在瞬间需要极高的电压和巨大的电流，但随着设备使用，锂电池的电压会越来越低，根本带不动这些“电老虎”，导致信号变差或者声音劈叉。怎么才能在电池快没电时，依然能提供满血的动力？

作为矽力杰官方授权代理商，主营矽力杰、英集芯、南芯、国民技术、华润微等全系精品电源 IC 的佰祥电子，本期为大家带来一款真正的“黑科技”产品 —— 矽力杰 SY87004 同步升压稳压器。它不仅能输出恐怖的巨大电流，更自带智能“旁路（Bypass）”模式，完美解决了电池掉电与大功率输出的终极矛盾。

一、核心痛点：为什么我们需要“带旁路的升压芯片”？

以前，为了解决电池电压下降带不动设备的问题，研发只能硬塞一颗升压芯片。但传统升压芯片有个致命弱点：哪怕电池电量是满的，电也必须经过升压芯片的内部开关，这白白浪费了电量，还会发热。

SY87004 的出现颠覆了这一现状。它相当于给电源修了两条路：一条是“高速直通车（Bypass 旁路）”，一条是“涡轮增压道（Boost 升压）”。这种智能切换的机制，让它成为了当今旗舰便携设备里的香饽饽。

二、六大硬核亮点，重新定义便携式电源天花板

1. 智能自动挡：Bypass 与 Boost 无缝切换 这是 SY87004 最核心的卖点。它有一颗聪明的数字大脑，能够实时监测输入电池的电压：

（1）当电池满电（电压高于目标值）时，它自动挂入“旁路模式”。芯片内部直接开启一条极低阻抗的通道，让电池的电直接供给后级，此时几乎没有能量损耗，极度省电。

（2）当电池快没电（电压低于目标值）时，它瞬间切入“升压模式（Boost）”，像打了鸡血一样把电压强行拉高，确保后级设备满血运行。

这种设计真正做到了“榨干电池的最后一滴血”，极大延长了设备的高性能续航时间。

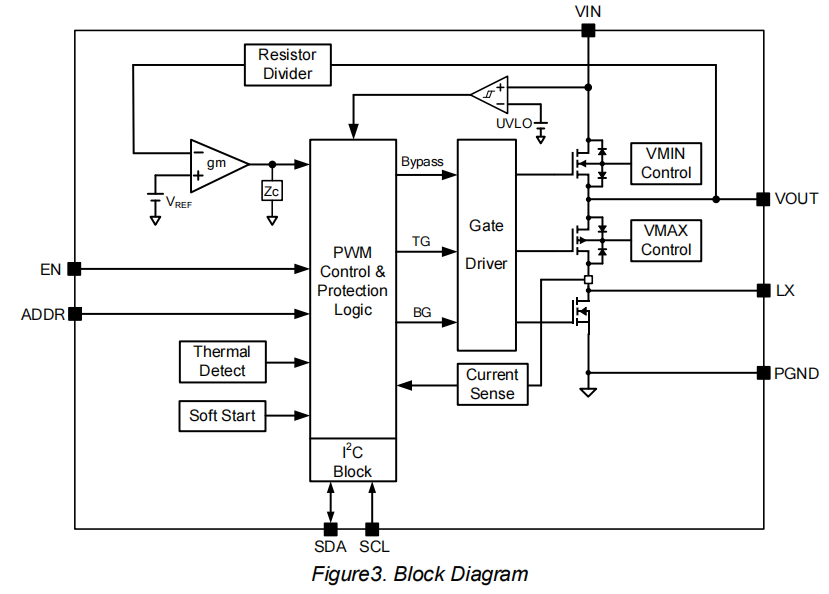

图注：仔细看规格书中的内部架构，芯片内置了极其复杂的逻辑控制单元和强悍的数字通信模块，它不只是个电源，更是一个智能供电管家。

2. 打破物理常识：比米粒还小，却能狂飙 9A 电流 如果你把这颗芯片拿给采购或者结构工程师看，他们绝对会惊掉下巴。

（1）它的封装采用了极度微缩的 CSP 技术，尺寸仅为惊人的 1.65mm x 1.65mm，比一粒芝麻大不了多少。

（2）就在这么小的体积里，它在旁路模式下能持续扛住 6A 的大电流；在升压模式下，它的内部谷值限流更是高达 9A！

这意味着什么？意味着你可以在极度拥挤的手机主板上，用最小的代价，喂饱最饥渴的核心器件。

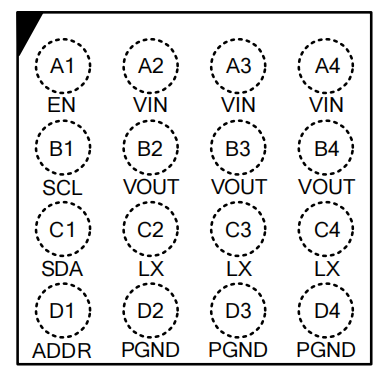

图注：CSP 晶圆级封装，没有任何多余的塑料外壳，将功率密度压榨到了半导体工艺的物理极限。

3. 数字指挥官：I2C 精准调控每一毫伏 现代电子系统讲究“按需分配”，电源不能只会傻干活，还得听得懂指令。SY87004 是一颗完全“数字化”的智能芯片。

（1）它自带 I2C 通讯接口（支持高达 1MHz 的时钟频率），主控 CPU 可以随时对它下达命令。

（2）无论是输出电压（从 2.85V 到 5.5V，每 50mV 为一档精准微调），还是内部的限流大小，甚至强制它保持在哪种工作模式，都可以通过写代码来搞定，给研发留足了灵活性。

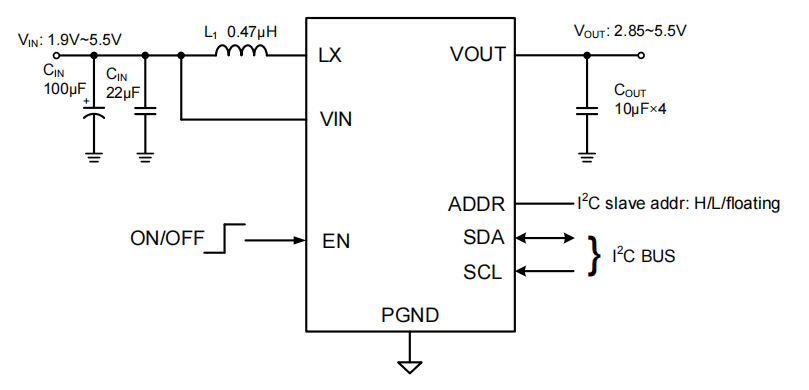

图注：外围极其简练，除了一颗 0.47µH 的小电感和几颗滤波电容，右下角的 I2C 总线（SDA/SCL）是它与系统主控对话的“神经末梢”。

4. 令人发指的高效率与低功耗 这么强悍的动力，会不会很耗电？完全不会。

（1）在关机状态下（Shutdown），它的漏电流仅为 0.1µA，约等于完全不跑电，设备放几个月拿出来依然有电。

（2）在工作时，最高转换效率可达 95% 以上。多转化一分电能，就少一分发热，让设备彻底告别“暖宝宝”。

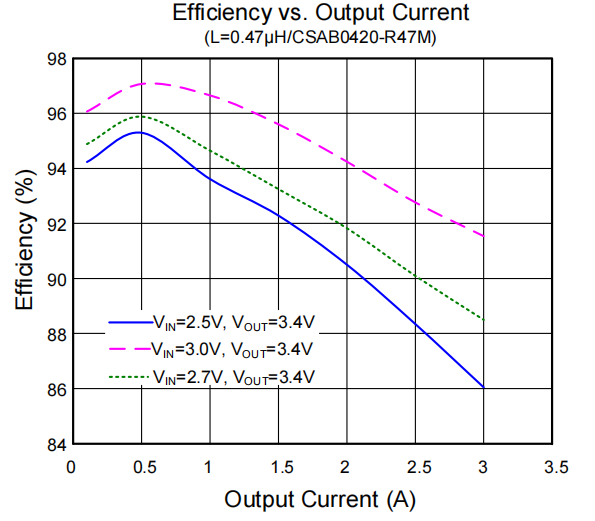

图注：实测数据不会说谎。在输出 3A 的恐怖电流下，依然能保持 86% 以上的高效率，完美兼顾了性能与续航。

5. 灵活的轻载模式与展频抗干扰技术（SSFM） 很多产品过不了安规认证，往往是因为电源芯片的开关噪声干扰了天线。SY87004 早就考虑到了这一点。

（1）它支持 PFM 模式，在设备待机、只需要一点点电流时，自动降低工作频率，避免毫无意义的开关损耗。

（2）它还自带展频功能（Spread Spectrum），把原本集中的电磁干扰（EMI）打散，极大降低了辐射峰值。这对做手机和 4G/5G 数据卡的客户来说，简直是“过认证神器”。

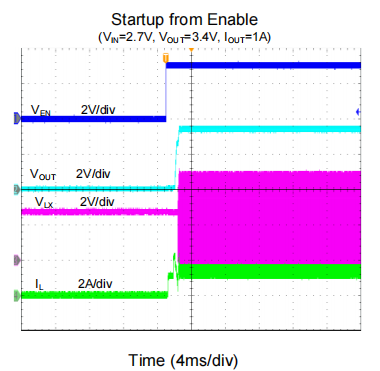

图注：不仅抗干扰能力强，面对开机浪涌和极端的短路情况，波形依然处理得干净利落，保护动作极其迅速。

6. 全副武装的工业级“防弹衣” 动力再猛，安全也是第一位的。SY87004 内部穿满了各种安全铠甲，杜绝一切烧毁风险。

（1）内置 5.8V 输入过压保护（OVP），一旦外部充电器抽风电压过高，瞬间切断保护后级。

（2）具备软启动（Soft-Start）功能，并分段限制启动电流（先 1A，再 2A），防止开机瞬间把电池直接拉死。

（3）150°C 过温热关断（OTP）及输出欠压保护，全方位兜底，让售后返修率降到最低。

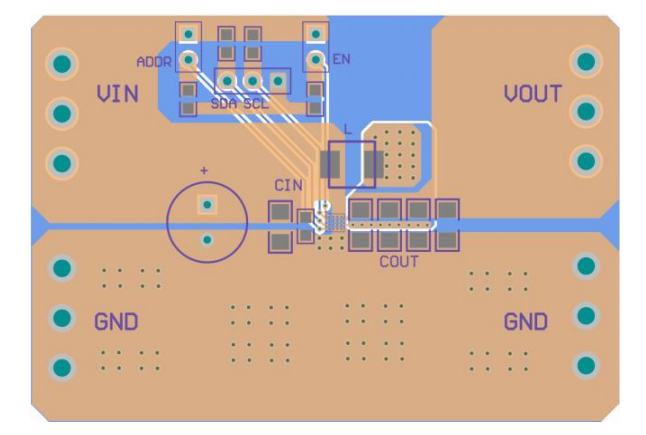

图注：官方倾情提供的 PCB 覆铜参考。只要照着这个大面积铺地、缩短环路的方案画板子，大电流跑起来稳如泰山。

总结

看完上面的拆解，相信无论是主抓成本的采购、负责卖方案的销售，还是熬夜敲代码的研发，都能明白 SY87004 的含金量。它用极度微小的 CSP 封装、9A 级别的狂暴动力、智能的 Bypass/Boost 无缝切换，完美解决了便携设备“既要小巧，又要马力大，还得超省电”的世纪难题。

作为矽力杰的紧密合作伙伴，佰祥电子将持续用最专业的技术视角，为大家解读最前沿的芯片。面对快充、射频大功率等高端供电场景，SY87004 绝对是您闭眼入的最佳选择！如果在研发中遇到任何选型和 Layout 问题，欢迎随时找我们，原厂级技术支持时刻在线。
