YXC扬兴高精度时钟温补晶振：决定机器人性能上限的关键应用

在机器人系统中，时间基准并非简单“提供频率”，而是贯穿控制闭环、通信同步、数据采样与时间对齐的底层基础。一旦时钟出现时钟温漂、抖动或相噪劣化，其影响会在链路中逐级放大，最终表现为控制误差、通信不稳定与定位偏差。

YXC扬兴科技温补晶振（TCXO）与压控温补晶振（VCTCXO），通过ppm级频率稳定度与低相位噪声，为机器人系统提供工程级可靠的时间参考。

一、时钟误差放大链路：从微偏差到整机性能损耗

机器人关键性能依赖三类时间指标，任何一项劣化都会引发连锁问题：
• 频率准确度（ppm）：决定长期误差（如定位、同步偏移）
• 短期稳定度/抖动（Jitter）：决定采样与控制瞬时精度
• 相位噪声（Phase Noise）：决定通信链路质量与频谱纯度

在机器人复杂系统中，这些误差会通过控制环路、采样系统与通信链路逐级放大，而扬兴科技TCXO能够以高精度时钟基准，从源头截断误差传导，实现整机性能跃迁。

二、机器人四大核心模块：温补晶振的工程级影响

1. 主控与运动控制系统（MCU / SoC /伺服控制）
机器人控制系统依赖固定周期执行PID或模型预测控制（MPC）：
• 若使用普通晶振（温漂±10~20ppm）：
①时钟温漂导致控制周期不稳定，会直接改变系统闭环相位裕度
②最终表现为：机械臂抖动、轨迹偏差大、重复定位精度降低
• 采用高精度TCXO（≤0.05ppm）：
①控制周期高度稳定，闭环参数一致性更强
②能够提升多轴同步精度，尤其在高速联动场景

✅ YXC扬兴科技推荐方案
高精度温补晶振YSO510TP，适用于高端运动控制与多轴协同

2. 无线与有线通信模块（5G / Wi-Fi /工业以太网）
通信系统对晶振相噪极为敏感，主要影响机器人通信的误差矢量幅度（EVM）
• 若相噪较高（>-140dBc）：
①星座图扩散，误码率上升
②在64QAM/256QAM等高速通信模式下更加明显
• 若使用YXC扬兴科技低相噪TCXO（最低-150dBc@1khz）：
①能够提升信号纯度，降低EVM
②可增强复杂电磁环境下通信稳定性

✅ YXC扬兴科技推荐方案
• YSO512ET系列（超高精度、低相燥）
• YSV350TP系列（VCTCXO，支持AFC/PLL调频补偿）

3. 传感器与融合系统（IMU / LiDAR / Camera）
多传感器融合高度依赖时间对齐：
• 若时钟抖动或漂移：
①IMU积分误差增大（角速度/加速度积分偏移）
②LiDAR点云与视觉帧错位
③融合算法（EKF/UKF）收敛变差
• 高稳定TCXO能够带来的改进：
①降低采样抖动
②提高时间戳一致性

✅ YXC扬兴科技推荐方案
• YSO510TP / YSO512ET（高精度温补晶振）

4. 定位与时间同步系统（GNSS / RTK / PTP）
GNSS定位误差与时间误差直接相关：
• 1ppm频率误差≈1μs时间误差
• 1μs时间误差≈300m距离误差

虽然实际系统有校正机制，但晶振稳定度直接影响收敛速度与保持能力
• 低精度晶振：易失锁、重捕获时间长、定位漂移明显
• 高精度TCXO/VCTCXO：提升锁定稳定性、提高RTK解算成功率

✅ YXC扬兴科技推荐方案
• YSO510TP（高精度基准）
• YSV350TP（支持频率微调，适配同步系统/PLL）

三、YXC扬兴科技温补晶振方案：铸就机器人高性能内核

围绕机器人高稳定、高可靠性的需求，YXC扬兴科技温补晶振具备：
• 高频率稳定度：最高0.05ppm，应对温漂与长期误差
• 低相位噪声：最低-150dBc@1khz，优化通信与信号质量
• 封装可靠性：金属上盖+陶瓷基座，能够抗冲击、抗老化
• 尺寸覆盖：1612~7050，适配紧凑与标准设计
• VCTCXO能力：支持系统级频率校准（AFC/PLL闭环）

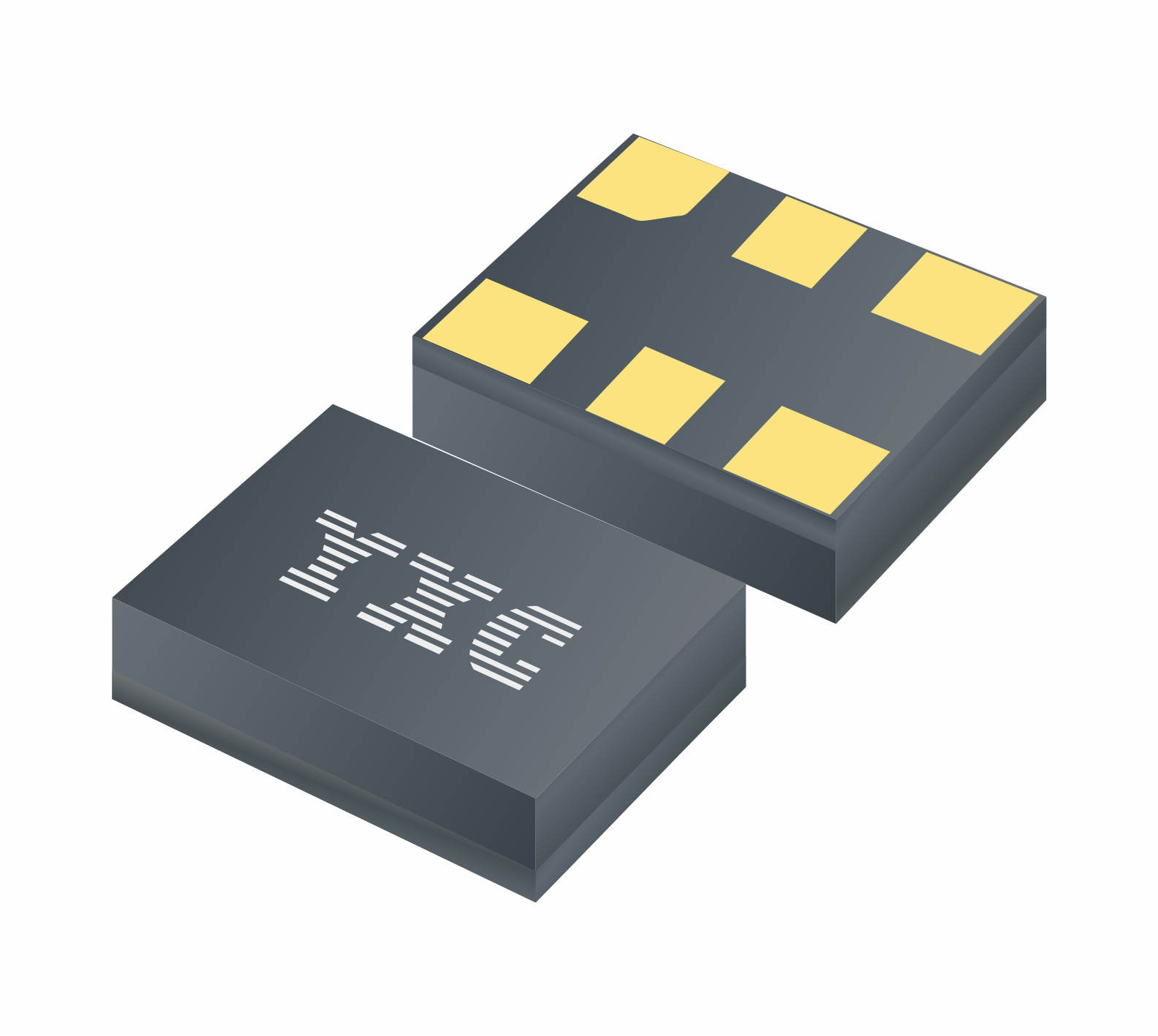

YXC高精度温补晶振：YSO510TP系列

适用模块：机器人主控与运动控制系统、传感器与融合系统、定位与时间同步系统

主要参数：
• 频率范围：10 - 52MHz
• 封装尺寸：1612~7050，最小尺寸1612，满足机器人小型化封装需求
• 频率温度频差：±0.28/0.5/1.5/2.5PPM
• 低相位噪声：最低-150dBc@1khz

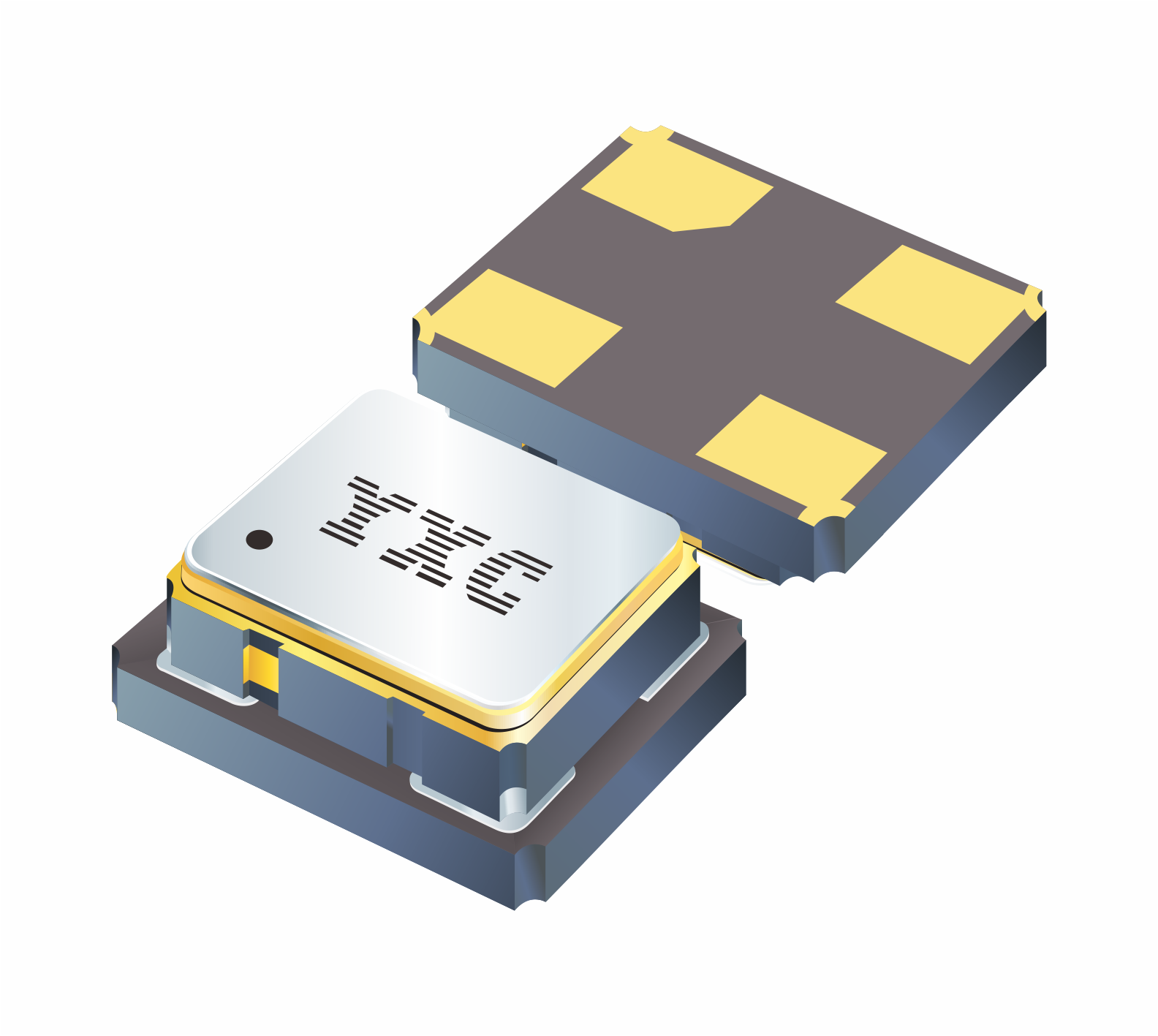

YXC高稳定性压控温补晶振：YSV350TP系列

适用模块：机器人无线与有线通信模块、定位与时间同步系统

主要参数：
• 频率范围：6.4 - 60MHz
• 封装尺寸：2016~7050
• 频率稳定度：±0.5ppm（available）
• 相位噪声：-148dBc/Hz @ 10KHz offset

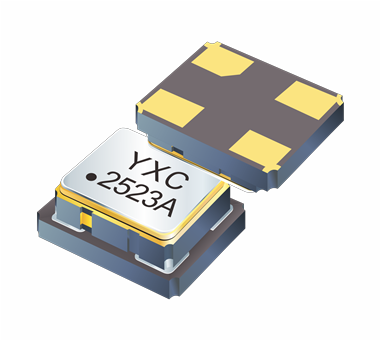

YXC超高精度温补晶振：YSO512ET系列

适用模块：机器人无线与有线通信模块、传感器与融合系统

主要参数：
• 频率范围：10/12/12.8/19.2/20/24.576/25/30/32/40/48/50MHz, or specify
• 封装尺寸：5032、7050
• 频率稳定度：±0.1ppm（available）

如需获取样品、询价、了解更多产品或技术咨询，可直接联系小扬哦~
