微型UPS常应用于便携设备、智能家居等场景，作为断电时的供电保障。其内部的DC-DC升压芯片负责电压转换，对系统的输出稳定性、续航能力、体积和成本均有直接影响。
市面上微型UPS的升压方案较多，远翔FP系列升压芯片可将电池电压提升至5V、9V、12V、24V或48V，满足不同设备的供电需求，并保持输出电流稳定。本文分析FP6291、FP6296、FP6295、FP5207四款典型芯片，为工程选型提供参考。
一、微型UPS为什么要用升压芯片？
微型UPS多用于中小功率便携设备，靠锂电池储能，能在断电、电压不稳时持续供电，避免设备故障。但锂电池电压偏低，达不到设备工作要求，必须用升压芯片转换电压。加之产品追求小巧、省电、高性价比，而远翔FP系列芯片集成度高、功耗低、防护齐全，电路设计简单，广泛适配微型UPS方案，因此成为这类产品的优选。

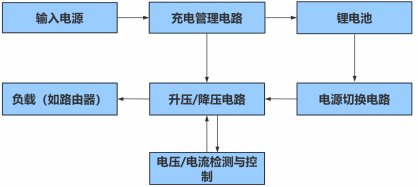

微型UPS电路框架图：
二、微型UPS升压芯片选型关键维度
选型的核心原则拒绝参数冗余、性能不足，贴合产品功率、体积、续航、成本需求。结合微型UPS的应用特性，选型需重点关注以下四个关键维度：
1.输入电压范围：市面上大多是单节或双节电池，单节电池电压在3~4.2V，双节串联后为6~8.4V。芯片输入电压要和电池电压对应上，这样电池不管是满电还是电量偏低，设备都能正常运转。
2.输出电压与电流：不同设备对供电要求不一样，像路由器需要12V电压，POE摄像头则要48V。挑选芯片时，输出电压、电流都要贴合设备功耗，保证设备正常工作不宕机。
3.转换效率：转换效率越高，电量浪费就越少。不仅能让电池用得更久，还能减少芯片发热，让整套电源系统运行更可靠。
4.保护功能：安全防护要到位，过流、过压、过热保护都不能少。一旦电路出现故障，防护功能会立刻启动，避免烧坏芯片、电池和外接设备。
三、微型UPS升压芯片：FP6291/6296/6295/5207
FP6291、FP6296、FP6295、FP5207均为远翔原厂异步升压芯片，专为锂电池储能升压场景设计，适配各类微型UPS电源方案，但在电压范围、工作特性上差异显著。
1.FP6291、FP6296：低压首选
FP6291、FP6296输出电压5V/9V/12V，待机损耗低，并集成过压、过流、过热全套保护，适合低压微型USP。这类低压微型UPS可应用在路由器、智能网关等场景。
2.FP6295：中低压方案
FP6295适配中低压微型UPS，采用电流模式PWM控制，内置10A MOS管，输入电压2.6V-24V，支持单/多节锂电，最高输出电压24V，能满足多种电压负载需求，这类微型UPS适合中小型安防设备。
3.FP5207：高压方案
FP5207工作电压2.8V-24V，支持多节锂电，工作频率可调且自带软启动，带载功率更大、续航能力更强，适配24V以上的微型UPS，应用设备如POE摄像头。

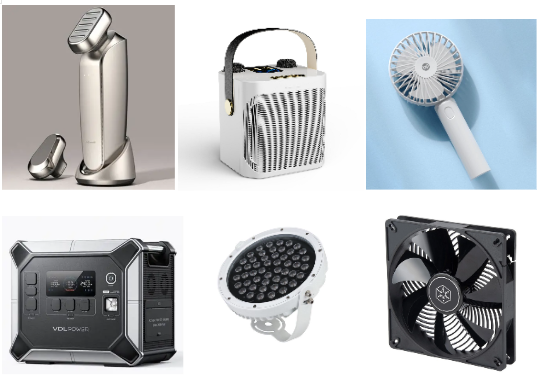

FP6291/FP6296/FP6295/FP5207其他应用场景：
四、结语
微型UPS的性能优劣，很大程度上取决于升压芯片的选型是否匹配实际工况。FP6291、FP6296、FP6295、FP5207四款芯片分别对应不同功率段的微型UPS方案，可覆盖从低功耗传感器到中等功率网络设备的供电需求。实际选型时，需要重点关注电池输入电压范围、所需输出功率与峰值电流、转换效率曲线的匹配度，以及过流、过热等保护机制是否满足整机安全设计目标。
