【黑金云课堂】FPGA技术教程Vitis开发：QSPI FLASH 与 AXI_GPIO

一、QSPI Flash 简介

QSPI（Quad SPI）Flash 是在传统 SPI Flash 基础上发展而来的高速串行存储器，通过 IO0～IO3 四根数据线并行传输数据，相比普通 SPI 具有更高的数据吞吐率，同时保持简单的接口和较低的成本。

其主要特点包括：

4 线并行数据传输，速度更快

向下兼容 SPI，支持 XIP

接口简单，引脚少

容量多样，速度高

成本较低，适用于嵌入式系统

二、QSPI Flash 引脚定义

典型 8-pin QSPI Flash 引脚如下：

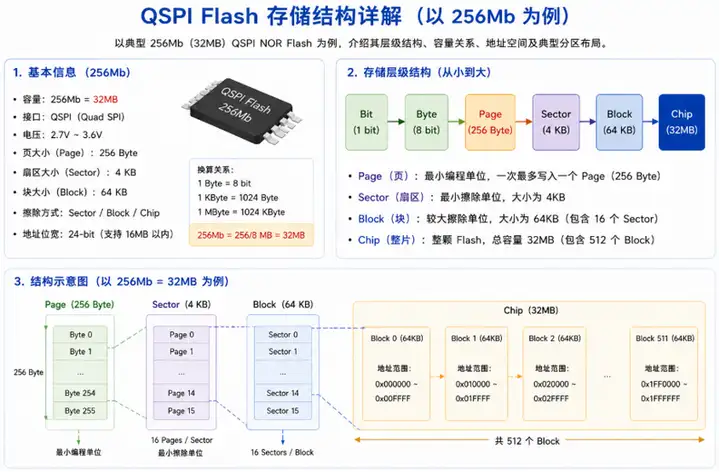

三、存储结构

以 256Mb（32MB）Flash 为例，存储层次如下：

Bit
↓
Byte（8 bit）
↓
Page（256 Byte）
 ↓
Sector（4 KB）
↓
Block（64 KB）
↓
 Chip（32 MB）

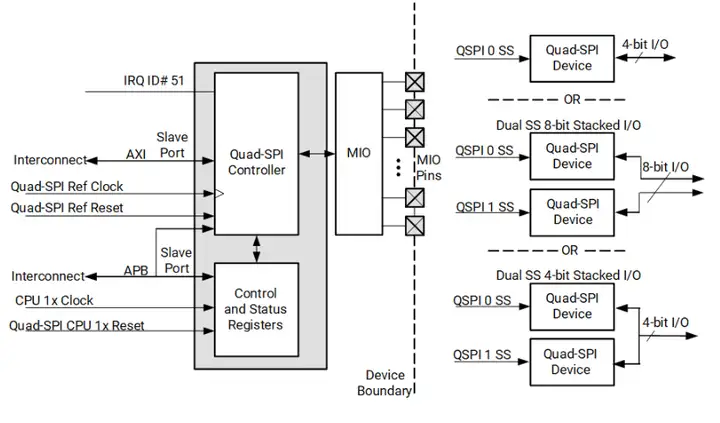

四、工作原理

SoC 通过 QSPI 控制器与 Flash 通信。通信过程如下：

拉低 CS#，选中 Flash；

发送命令（Command）；

发送地址（Address）；

Flash 返回数据（Data）；

拉高 CS#，结束访问。

五、QSPI Flash 读写实验流程

初始化

初始化 QSPI 控制器；

配置时钟参数；

配置工作模式。

写数据

写使能（Write Enable）；

Sector 擦除；

Page Program；

等待 Busy 位清零。

读数据

发送读命令；

发送地址；

接收数据；

校验结果。

六、QSPI Flash 远程网络更新

升级流程

PC
│
TCP / UDP
│
LWIP
│
PS
│
QSPI Driver
 │
QSPI Flash

💡 完整视频讲解可前往 ALINX 视频号进行直播回看

AXI_GPIO 应用

一、AXI 总线分类

AXI 总线分为三类，应用场景各有区分：

AXI4-Lite：仅支持单数据地址传输，多用于低速外设、设备控制，也是 AXI_GPIO 所使用的总线。

AXI4：支持地址 + 突发批量数据传输，适用于大批量地址数据交互。

AXI4-Stream：无地址，纯突发数据传输，主要用于数据流、媒体流传输。

AXI4-Lite 关键接口信号

包含地址、传输长度、数据位宽、突发类型、握手信号、ID、访问权限等多类信号；同时明确了它与标准 AXI4 的核心差异：

固定单次突发传输

数据位宽限定

部分功能引脚失效 / 固定电平

协议更精简。

二、AXI_GPIO 内部结构与寄存器

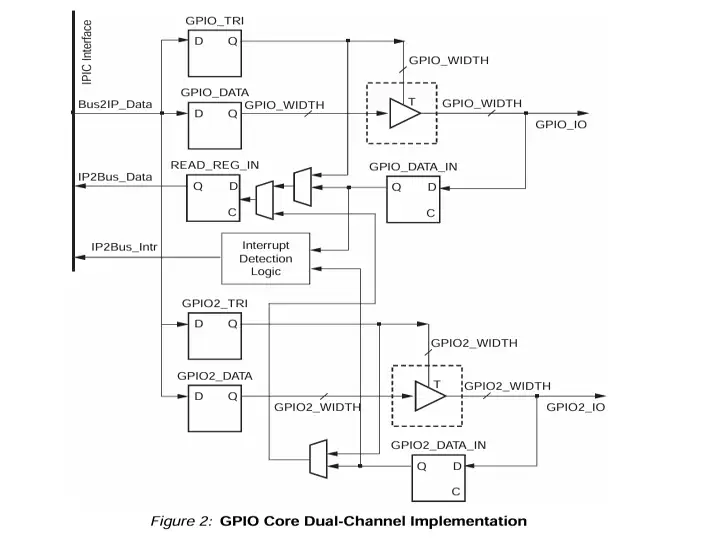

1. 硬件架构

AXI_GPIO 为双通道设计，每路通道都包含：

数据寄存器

三态控制模块

输入数据缓存

还集成了中断检测逻辑，可对外输出中断信号。

2. 内部寄存器

所有寄存器默认值均为 0。地址偏移及功能如下表所示：

💡 完整视频讲解可前往 ALINX 视频号进行直播回看
