作为“懒人福音”的扫地机器人，如今已是许多家庭的标配。好用归好用，但偶尔也会犯点“路痴”的小毛病——轮子卡住原地打转、在房间东撞西撞、或者回充时在充电座前反复试探就是对接不上？
而这些让人头疼的问题，背后很可能都跟一颗小芯片有关——霍尔传感器。
一、为什么扫地机器人离不开霍尔传感器？
扫地机器人的工作环境有两个显著特点：粉尘多、运动频繁。
传统红外传感器和机械触点开关在这种环境下，要么容易被灰尘覆盖导致失灵，要么因频繁接触产生机械磨损而失效。而霍尔传感器的工作原理是非接触式磁感应——通过检测磁场变化来输出电信号，不需要物理接触。
这就带来了三个关键优势：
防尘防油污：磁场可以穿透灰尘和污物，感应不受影响
无机械磨损：没有物理接触部件，理论寿命远超机械开关
高可靠性：在高温、高湿、多粉尘的环境下依然稳定工作
正是这些特性，让霍尔传感器成为扫地机这类移动清洁设备的首选方案。
目前扫地机器人中应用最为广泛的，正是双极锁存霍尔和全极霍尔这两类。接下来我们以MH188和MH248为例逐一拆解。
 |
 |

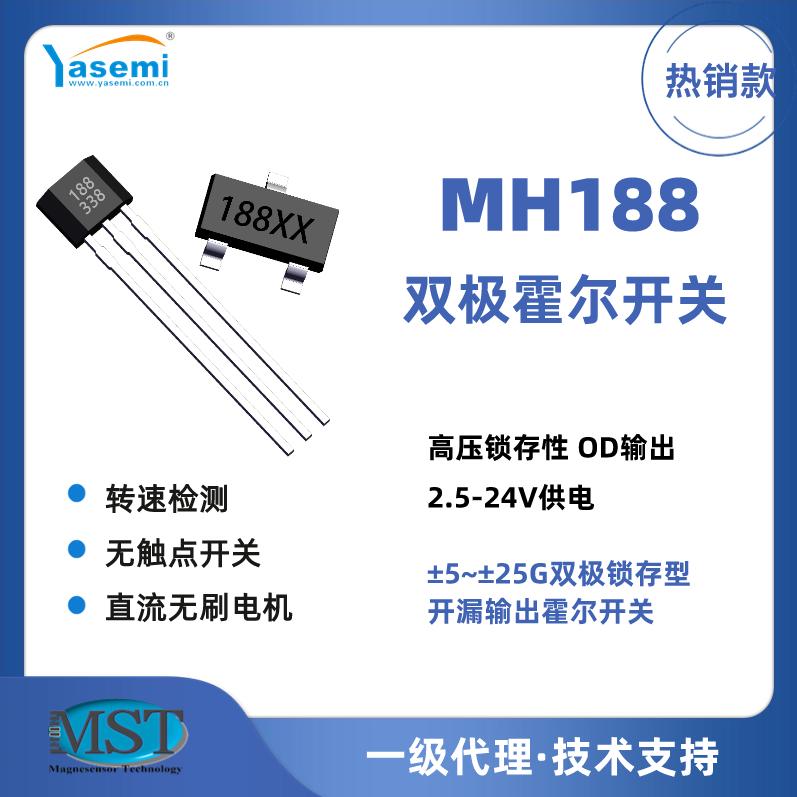

二、双极锁存霍尔MH188
MH188主要安装在扫地机的无刷电机和车轮测速编码器上，负责两大核心任务：电机换向和运动检测。
1.工作原理：
双极锁存型霍尔简单来说就是：S极磁场靠近时输出低电平，N极磁场靠近时翻转回高电平，而且磁场移除后输出状态保持不变。
这种锁定特性适合电机换向这类需要明确位置信号的场景——每次换向都能给出干净利落的电平跳变，不会因为磁场波动而产生误判。
而MH188的作用就是实时检测转子位置，将位置信息反馈给控制电路，让控制电路精准掌握换向时机，确保电机高效运转。

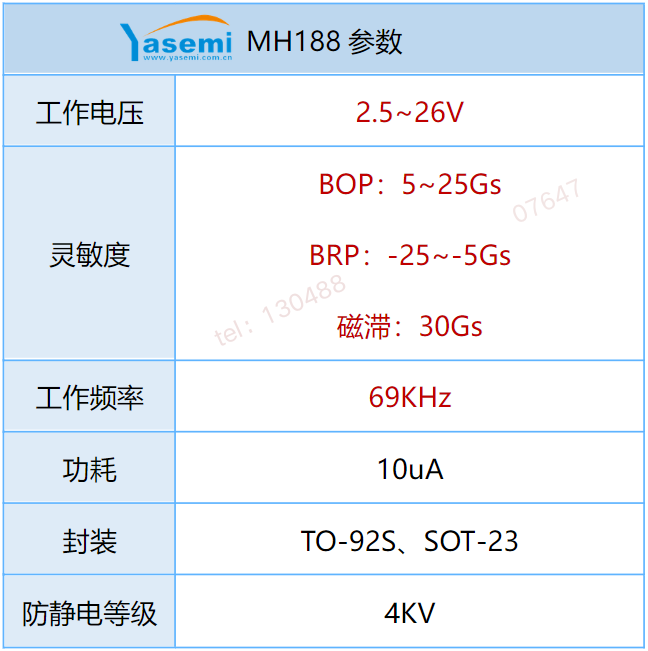

2.MH188关键参数和优势
MH188的核心优势集中在：高灵敏度，高频率，宽耐压范围。
① 高灵敏，磁场一有变化就立刻响应；
② 高频率，输出开关频率高达69KHz，电机高速运转下也不丢脉冲，确保测速和换向信号的准确性；
③ 宽耐压，各种供电系统都能兼容，适配性强。

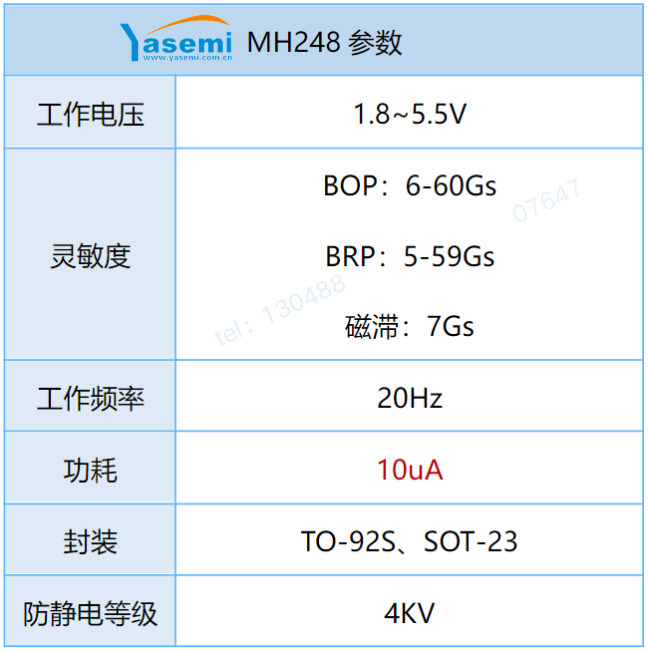

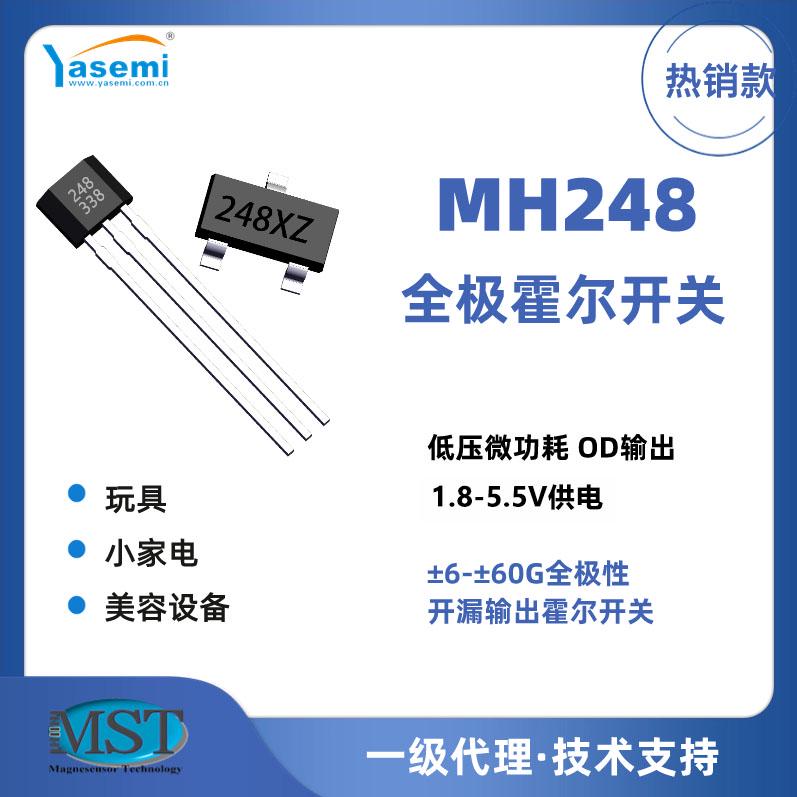

三、全极霍尔MH248
MH248在扫地机中的具体应用：
① 尘盒/水箱在位检测：尘盒安装到位时触发霍尔开关，系统判断可以开始工作；如果没装好或中途松动，系统会及时提示。
② 回充对位：扫地机靠近充电座时，通过检测底座上的磁场信号完成精准对接。
③ 虚拟墙/边界检测：识别虚拟墙磁条信号，主动避开需要隔离的区域。
④ 按键检测：用作电源开关或模式切换的触发元件。
10μA待机电流是MH248最突出的优势，对电池供电的扫地机而言，直接影响续航表现。
四、总结
从无刷电机的精准换向，到车轮测速的脉冲计数；从尘盒在位的状态判断，到回充对位的精准对接——都离不开霍尔传感器。
锁存霍尔MH188+全极霍尔MH248二者搭配使用，替代传统易失效的机械、红外检测方案，在成本、寿命、稳定性上有明显优势，是目前扫地机硬件开发主流标准化霍尔选型方案。若有扫地机霍尔布局、电路设计相关问题，欢迎评论区交流探讨。
