在舞台照明、投影仪、智能照明等专业应用中，LED驱动不仅需要宽输入电压范围和高转换效率，更对调光深度、低辉一致性以及大电流输出能力提出了严苛要求。传统降压恒流方案在大电流场景下往往因调光线性度不足导致低辉闪烁，或在高输入输出电压差条件下效率偏低。Hi7200A是一款外围电路简洁的异步降压LED恒流驱动器，适用于6V至65V输入电压范围，支持PWM调光和切光调光两种模式，调光频率可超过32kHz，为高性能LED照明应用提供了一个集成度高的解决方案。
Hi7200A支持6V至65V的宽输入电压范围，极限耐压可达80V。这一覆盖范围使其能够适配12V、24V、36V、48V等多种常见工业与车载总线。芯片采用异步整流架构，通过外置N沟道MOSFET和续流二极管实现降压转换，转换效率可达95%以上。外置MOS方案可驱动高达10A的LED负载，能够满足大功率COB光源、多串LED阵列等大电流应用的需求。
芯片采用迟滞控制技术，无需外部环路补偿，具有快速负载瞬态响应的特性。针对不同应用场景，Hi7200A支持切光和非切光两种工作模式，设计人员可根据调光线性度要求灵活选择。
Hi7200A提供PWM调光方式，通过DIM引脚输入PWM信号进行调光控制。PWM调光频率可超过32kHz，高于人眼感知和摄像头采样频率，从根本上消除了频闪问题。PWM调光灰度可达65536:1，实现从全亮到极低亮度的精细调节。
芯片的切光调光技术（DIMO引脚）是其核心优势之一。在传统非切光方案中，当DIM信号为低电平时，电感通过续流二极管缓慢放电，导致下一个调光周期到来时LED电流不能快速响应，产生拖尾效应，影响低辉阶段的调光线性度。Hi7200A的切光调光通过在续流路径上并联切光MOS管，在调光关断期间主动对电感进行快速放电，使电感电流在下一个周期到来前归零，从而大幅提升低辉阶段的调光线性度和一致性。这种架构尤其适合输入输出电压压差大、调光频率高的应用场景。
Hi7200A实现了高精度的恒流控制。输出电流恒流精度≤±3%，负载调整率<±0.5%，能够在宽输入输出电压范围内保持稳定的输出电流。电流检测基准电压为187mV，CS电阻功耗低。低辉阶段电流波动极小，确保深度调光时的稳定性和一致性。
芯片内置了完善的保护功能：输入欠压保护（启动电压4.5V，迟滞0.2V）、过温降电流保护（135℃开始动作）、LED开路保护、LED短路保护。过温保护采用降电流方式而非直接关断，能够在温度升高时平滑降低输出电流，避免灯光突然熄灭。

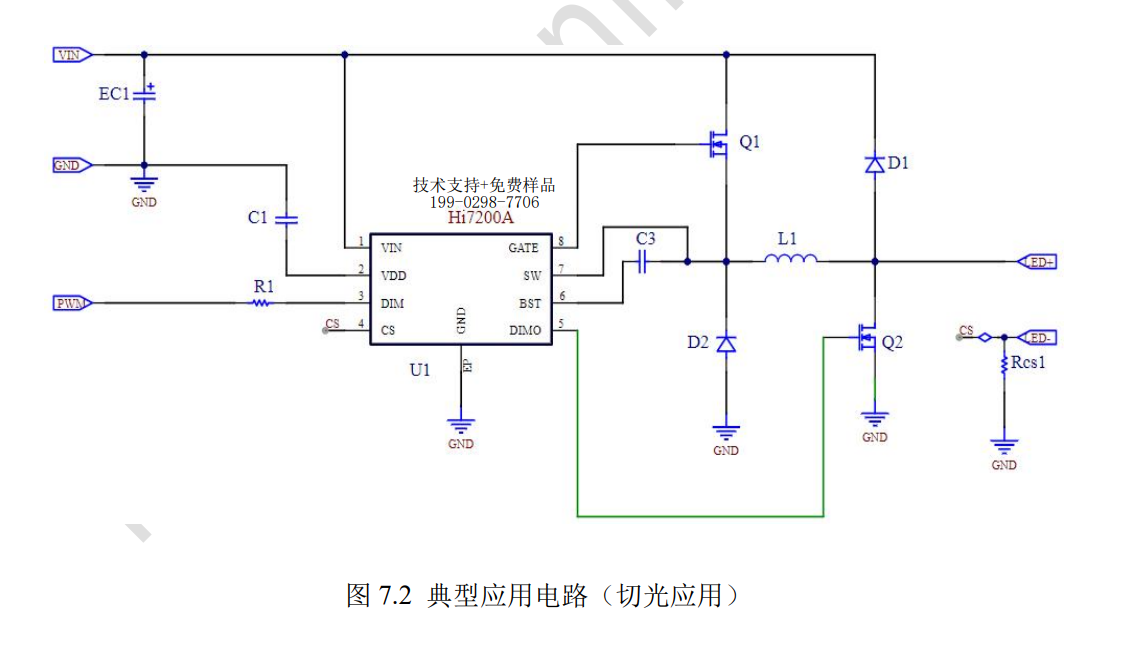

Hi7200A采用ESOP-8封装，带底部散热盘。外围电路极为简洁，仅需少量基础元件即可完成典型应用设计。芯片内置80V LDO供电，进一步简化了外围电源设计。芯片支持非切光和切光两种应用方案，设计人员可根据调光线性度要求选择合适的拓扑。
凭借6V至65V宽输入范围、最高10A输出能力、65536:1 PWM调光灰度以及切光调光技术，Hi7200A适用于以下典型场景：
舞台照明：高调光深度和低辉一致性确保色彩精准控制，无频闪特性满足专业演出需求。切光调光技术有效解决压差大时的调光线性度问题。
投影仪：深度调光能力提供平滑的亮度调节，消除PWM频率干扰。
智能照明：65536:1灰度等级实现丰富的亮度层次，适应不同场景需求。
医疗照明：±0.5%负载调整率确保电流稳定性，过温降电流保护保障长时间工作的可靠性。
Hi7200A以宽输入范围、高转换效率、深度调光能力和完善的保护机制，为大功率LED照明应用提供了一个集成度高的解决方案，尤其适合对调光线性度、电流精度和系统可靠性有综合要求的专业照明产品设计。
