1.3 关联标准体系

CMS电子后视镜系统的EMC认证测试涉及多层级标准体系，主要是CNCA-C11-08:2026 CCC认证实施规则引用了GB 15084-2022《机动车辆间接视野装置性能和安装要求》，GB 15084-2022进一步引用GB 34660-2017《道路车辆 电磁兼容性要求和试验方法》，而GB 34660-2017又引用了一系列基础EMC标准。总体上这个标准体系包括：

2 标准实施前后防护要求对比

CNCA-C11-08:2026的实施将CMS电子后视镜的EMC防护要求从"自愿参照"提升至"强制准入"层面，对产品设计产生了根本性的影响。下表系统对比了实施前后的主要变化：

3 CMS系统面临的电磁干扰威胁

CMS电子后视镜系统工作于复杂的汽车电气环境中，面临多种电磁干扰威胁。深入理解各类威胁的波形特征和耦合路径，是制定有效防护方案的前提。

静电放电（ESD）是CMS系统面临的最直接、最具破坏性的电磁威胁。车外摄像头直接暴露于外部环境，在干燥气候条件下，人体Model或人体对车体的放电可直接作用于摄像头外壳和连接器。

ESD事件的典型波形特征：上升时间极短（0.7~1ns），峰值电流可达数十安培，频谱范围从数MHz到数GHz。对于CMS系统中的高速信号线（GMSL、LVDS、MIPI等），ESD保护器件必须具备极低的结电容（Cj ≤ 0.5pF），以避免信号完整性劣化。上海雷卯电子的ULC系列超低电容TVS器件可完美满足这一需求。

Transient Disturbance威胁在车载环境中主要体现为ISO 7637-2定义的各类瞬态脉冲，其中最具破坏力的是抛负载（Load Dump）脉冲：

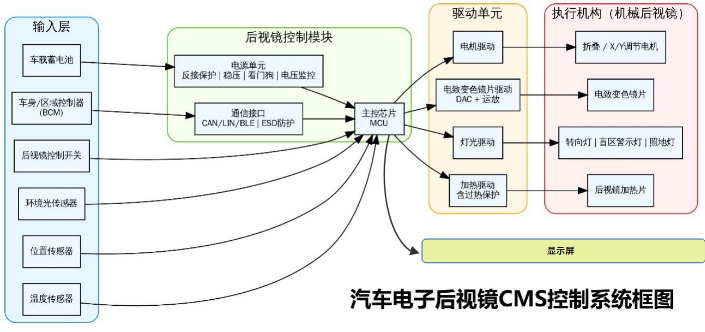

4上海雷卯分模块EMC防护策略

（1）摄像头模块（车外高风险区）

（2）座舱显示/控制模块

（3）高速传输链路（摄像头-控制器）

·核心要求：超低电容<0.5pF、高ESD防护、小封装

·推荐方案：GMSL专用车规级ESD阵列（如上海雷卯LEIDITECH ULC3304P10LVQ系列），集成4路差分信号防护，DFN封装，满足AEC-Q101，支持10Gbps + 传输速率

5 各接口电路EMC防护方案

1. 12V电源输入防护



采用P沟道MOSFET用于满足汽车前装设备的防反接大功率需求，低发热，DFN5X6-8封装，散热性能优良，SM8S24CA或5.0SMDJ24CA用于满足ISO7637-2 5A /5B测试，以及ISO 10605:2008（等级4）ESD测试。

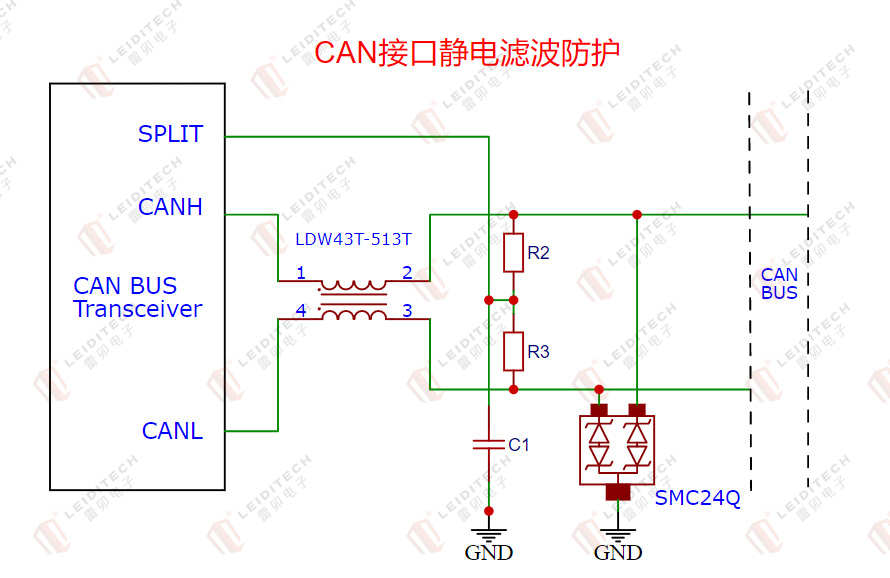

2.CAN接口静电防护方案

雷卯EMC小哥推荐采用多路集成器件SMC24Q保护，电容<50PF，可以保证信号完整性的同时，可滤除杂讯、通过静电测试。



3.MIPI接口静电防护方案

MIPI提供2.5Gbit/s的传输速度，雷卯推荐采用集成器件ULC3324P10LVQ防护,寄生电容<0.5pf, 保证信号完整性，满足ISO 10605:2008（等级4）ESD测试



4.LVDS接口静电防护方案

LVDS提供655Mbit/s的传输速度，上海雷卯电子推荐集成器件PUSB3FR4Q防护, 寄生电容<1pf, 保证信号完整性，满足ISO 10605:2008（等级4）ESD测试。

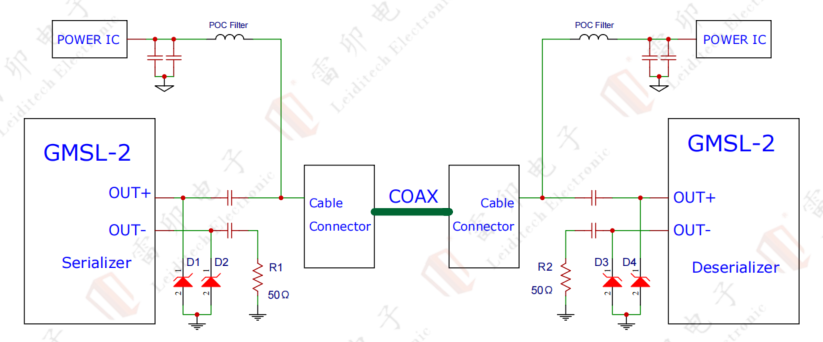

5. GMSL静电防护方案

l单端系统（同轴电缆传输）：

单端系统模式是由一根同轴电缆组成，同轴电缆上可以传输12V电源，主要用于车载摄像头，上海雷卯电子推荐采用ULC1811CDNQ，Cj=0.3pF(Typ.)低结电容，保证信号完整性，满足ISO 10605:2008（等级4）ESD测试。

l差分系统（两对差分线传输）：

差分系统模式是由两对差分线组成，主要应用于车内的高清中控显示器等。上海雷卯推荐集成式的ULC3324P10LVQ，Cj= 0.45pF(Typ.) 封装为DFN2510，单颗保护四路差分线。另有ULC0342CDNHQ，Cj=0.22 pF(Typ.) ，封装为DFN1006，布线更灵活。



6 升级前后方案对比

CNCA-C11-08:2026实施前后的典型防护方案差异如下：

对比维度	实施前典型方案	实施后升级方案
TVS器件等级	消费级/工业级TVS 无AEC-Q101认证要求	全面采用车规AEC-Q101认证TVS 如上海雷卯SM8S/SMBJ/SMC全系列车规
ESD防护等级	接触±4kV~±6kV 空气±8kV	接触±6kV~±8kV（L3~L4, 150pF/300ohm类别1） 空气±8kV~±15kV（L3~L4, 150pF/300ohm类别1）
Transient Distrubance防护架构	单级TVS钳位 无系统级设计	多级防护：PTC+P-MOS+大功率TVS 系统级能量分配设计
高速信号防护	普通TVS或省略 Cj>1pF	超低电容TVS阵列 Cj<1pF，信号完整性优化
CAN总线防护	仅TVS或无防护	TVS+共模电感组合 SMC24Q+LDW43T-513T
CAN FD防护	与CAN共用TVS 高速率下信号劣化	独立低电容TVS SMC27LVQ, Cj=3pF
器件选型流程	凭经验选型 无系统评估	基于FMEA分析的系统选型 考虑温度降额、寿命、一致性
设计验证	企业自检 抽样测试	CNAS实验室全项测试 CCC强制认证
防护理念	被动响应，单点防护	主动设计，系统化防护 从架构层面统筹EMC策略

7 EMC元件选型清单（雷卯Leiditech）

以下表格汇总了CMS电子后视镜系统全部EMC防护器件的选型推荐，所有ESD/TVS均为上海雷卯电子Leiditech产品，满足AEC-Q101车规认证要求。

器件类型	雷卯型号	核心参数	封装	应用位置
大功率TVS （电源）	SM8S24CA	VRWM=24V, VC=38.9V PPPM=6600W, 双向	SMC	摄像头12V电源输入
大功率TVS （电源）	5.0SMDJ24CA	VRWM=24V, VC=38.9V PPPM=5000W, 双向	SMC	摄像头12V电源输入
次级电源TVS	S-SMBJ16CA	VRWM=16V, VC=25.4V PPPM=600W, 双向	SMB	控制器/显示屏电源
加热回路TVS	S-SMBJ24CA	VRWM=24V, VC=38.9V PPPM=600W, 双向	SMB	摄像头加热/除雾线
GMSL POC 电源	ULC15CTNQ	15V，Bi，0.6pF Air ±30Kv ESD	DFN1610	GMSL POC 15V供电路的静电防护
GMSL单端 ESD防护	ULC1811CDNQ	Cj=0.3pF ±30kV ESD, 单通道	DFN1006	GMSL同轴信号线
GMSL差分 ESD防护	ULC3324P10LVQ	Cj=0.45pF ±30kV ESD, 2通道	DFN2510P10	GMSL差分链路
GMSL差分 ESD防护	ULC0342CDNHQ	Cj=0.3pF ±20Kv ESD 2通道	DFN1006	GMSL差分链路
LVDS ESD防护	PUSB3FR4Q	Cj<0.7pF ±15kV ESD, 差分	DFN2510P10	LVDS差分信号
LVDS ESD防护	PUSB3FR4Q	Cj<0.5pF ±30kV ESD, 差分	DFN2510P10	LVDS差分信号
LVDS ESD防护	PUSB3FR4Q	Cj<0.5pF ±30kV ESD, 差分	DFN2010	LVDS差分信号
MIPI ESD防护	ULC3304P10LVQ	Cj<0.34pF, Contact ±20kV ESD, 4通道	QFN2510P10	MIPI DSI显示屏接口
MIPI ESD防护	ULC0342C13Q	Cj<0.3pF ±15kV ESD, 1通道	DFN1006	MIPI DSI显示屏接口
CAN TVS	SMC24Q	VRWM=24V, Cj=25pF ±30kV ESD	SOT-23	CAN总线端口
CAN TVS	SD24CQ	VRWM=24V, Cj=50pF ±30kV ESD	SOD-323	CAN总线端口
共模电感	LDW43T-513T	Z=5100Ω@100MHz 高共模阻抗	SMD	CAN/CAN-FD总线
PTC保险丝	HL30-500	30V, 5A, 50mohm 动作时间<5s	DIP	电源输入过流保护
稳压管	BZT52C15S	15V, 200mW	SOD-323	过压保护/电压钳位
P-MOSFET （防反接）	LMSD100P06	VDSS=-60V, 7mohm ID=-100A	DFN5x6-8	电源防反接保护

8 总结

CNCA-C11-08:2026的实施标志着CMS电子后视镜系统从"推荐性合规"迈入"强制性准入"的新阶段。这意味着EMC防护设计不再是可选的"加分项"，而是产品上市的"准入证"。

CNCA-C11-08:2026实施前后CMS系统EMC防护方案的升级要点，主要包括：

防护等级全面提升：ESD从L2~L3(类别1)提升至L3~L4(类别1)，Transient Distrubance防护需覆盖ISO 7637-2全部关键脉冲;

器件选型必须车规化：防护器件需通过AEC-Q101认证（文中推荐的雷卯电子Leiditech的TVS系列产品全部符合AEC-Q101认证）；

系统化防护架构：从单点被动防护升级为"电源多级防护+信号低电容TVS+共模滤波"的系统化方案。雷卯EMC小哥建议，在系统设计阶段就应从架构层面统筹EMC策略。

高速信号防护是技术难点：GMSL、LVDS、MIPI等高速信号要求TVS器件在提供±30kV ESD防护的同时保持极低结电容（<0.5pF），雷卯的ULC系列超低电容TVS器件完美满足这一需求。

建议各CMS产品制造方在2026年8月前完成所有产品的EMC防护方案升级和预测试工作，确保在新规受理启动时即可通过CCC认证测试，抢占市场先机。上海雷卯电子可提供免费EMC测试服务和方案设计支持，助力客户顺利完成CCC认证。
