40V/500mA高性能高PSRR快速响应低压差线性稳压器

概述：

PC3995S系列是高性能低压差（LDO）稳压器，具有宽输入范围、快速瞬态响应和低静态电流。该系列器件适用于需要高达500mA负载电流的稳定电源的多种应用。

PC3995S系列包括标准固定电压2.5V、2.8V、3.0V、3.3V、3.6V、5.0V、8.0V、9.0V和12.0V。这些设备采用低ESR陶瓷输出电容器，性能稳定。设备通过限流功能防止短路，并通过热过载保护防止过热。这些器件提供标准SOT89-3、SOT23和SOT23-5封装。

特性：

⚫ 宽输入电压范围：2.7V至40V

⚫ 固定输出电压：2.5V、2.8V、3.0V、3.3V、3.6V、5.0V、8.0V、9.0V、12.0V

⚫ 最大负载电流：高达500mA

⚫ 高电源抑制比：75dB@1kHz，VOUT=3.3V

⚫ 低静态电流：典型值2.5μA

⚫ 低压降电压：在100mA负载时，VOUT=3.3V时为250mV；在500mA负载时，VOUT=3.3V时为780mV

⚫ 输出电压精度：典型值在1mA时为±2%

⚫ 热关断保护

⚫ 优异的负载/线路瞬态响应

⚫ 线路调整率：典型值0.005%/V

⚫ 负载调整率：典型值25mV

⚫ 强健的静电放电（ESD）能力：人体模型：2kV；带电设备模型：1kV

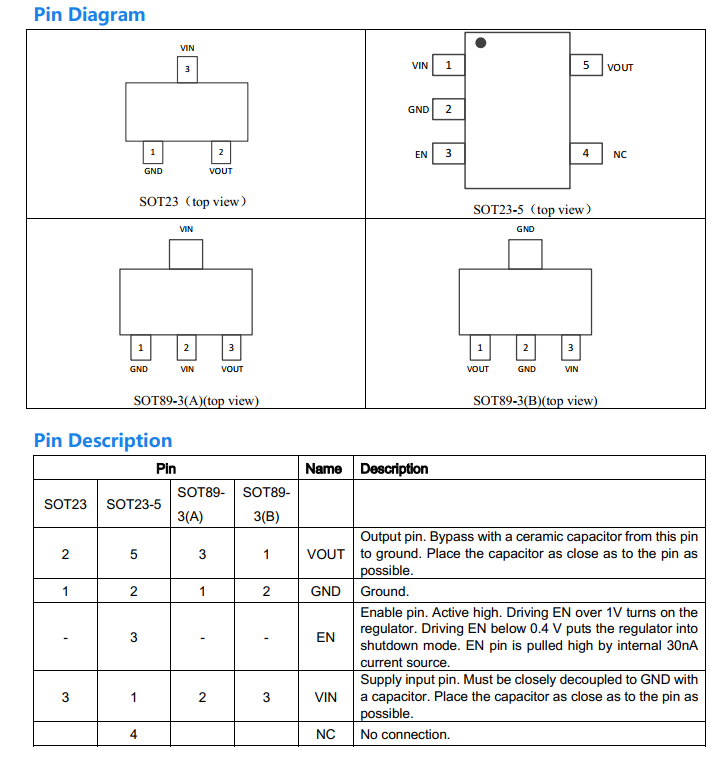

⚫ 封装：SOT23-5、SOT23、SOT89-3

⚫ 符合RoHS标准且100%无铅（Pb）

应用领域：

⚫ 数码相机

⚫ 音频设备

⚫ 机顶盒

⚫ 电视

⚫ WIFI

⚫ 便携式和电池供电设备

⚫ 后置调节
