IP5381_G2是一款用于新国标移动电源，充电宝方案的移动电源管理芯片，集成PD3.2、UFCS、FCP等快充协议，支持1到6串锂电池配置，双向快充功率最大140W。通过新国标合规认证，记录电池SN、生产时间、电压温度、异常事件，断电不丢失，PC通过USB读取日志。提供3路全DRP Type‑C+1路USB‑A等多种接口组合。任意单口均可独立快充。单芯片集成双向升降压、全快充协议、库仑计、保护、MCU等功能，无需外挂协议芯片。采用QFN52封装，体积小巧，BOM成本低，方案尺寸小，适合紧凑设计。
一、从“多芯片拼凑”到“单芯搞定”，优化大功率电源方案
传统大功率移动电源方案长期依赖“MCU+协议IC+升降压控制器”的多芯片组合模式，不仅外围元件繁多、PCB布局复杂，BOM成本居高不下，还容易在多协议握手、多口协同调度中出现兼容性问题。英集芯IP5381_G2打破了这一行业惯性，将移动电源所需的主要功能高度集成在一颗QFN52封装的芯片中。

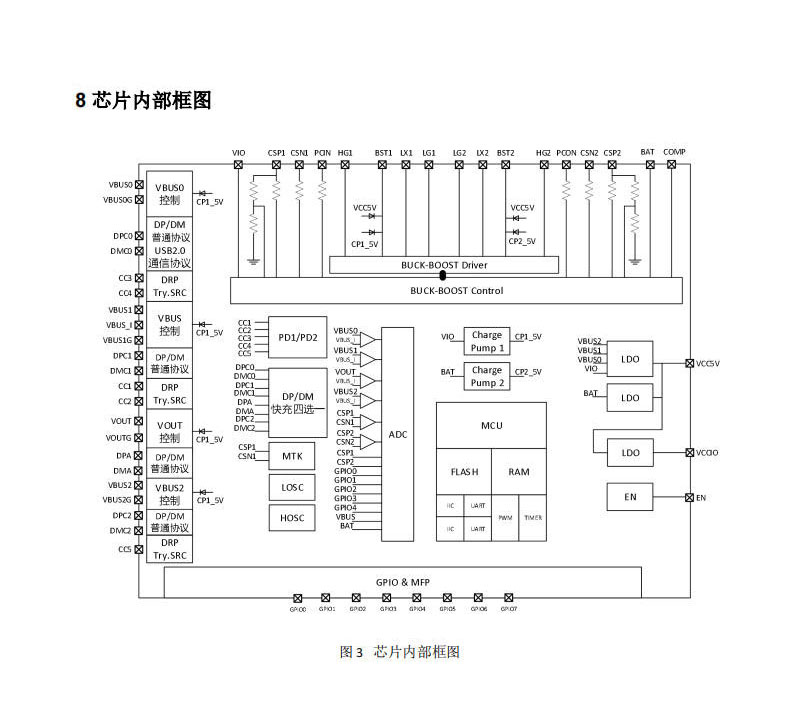

芯片内部集成了32位高性能MCU、128KB Flash、6KB RAM、14bit高精度ADC、库仑计、双向同步升降压PWM控制器及驱动电路、全协议物理层、4路NMOS路径控制驱动、LED/数码管显示驱动以及USB2.0全速通信模块。相较于传统多芯片方案，IP5381_G2可减少20~30颗阻容元件，BOM成本降低30%以上，同时显著缩小PCB布局面积，让终端产品能够实现轻薄、紧凑的外观设计。

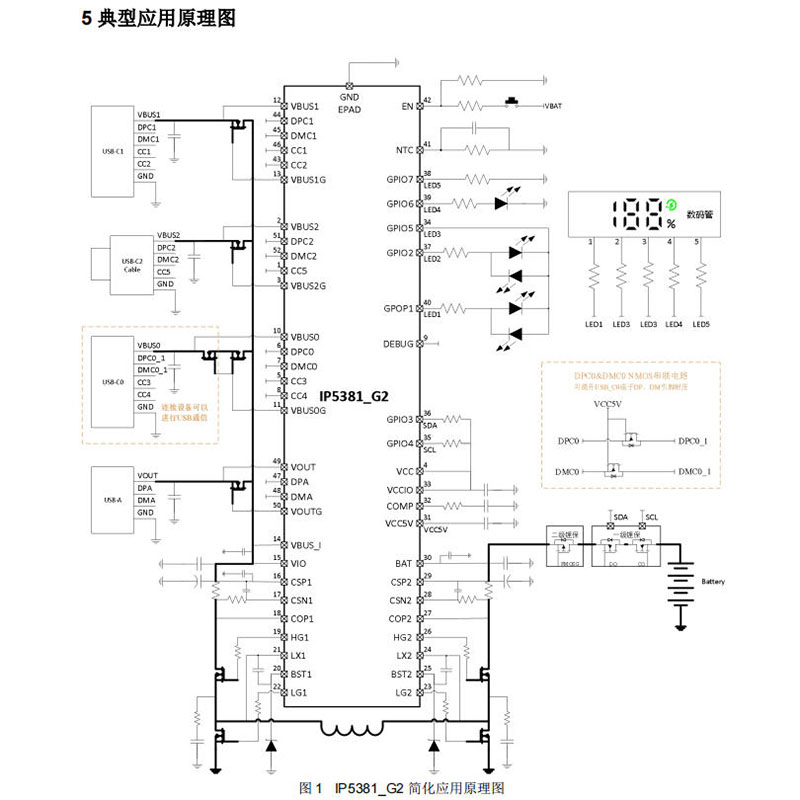

对于电源厂商而言，这颗芯片带来的不仅是成本优势，还有开发效率的提升：英集芯为IP5381_G2提供完整的参考原理图、PCB源文件、固件代码及上位机配置工具，客户主要修改外壳结构和电芯规格即可快速打板量产，有效缩短从立项到上市的开发周期。
二、140W双向快充+多协议兼容，灵活应对全场景充电
在快充性能上，IP5381_G2处于行业先进水平：支持高达140W输入/输出功率，单口可实现28V/5A满功率输出，双向升降压设计让充电和放电功率都能达到140W对等水平。无论是给支持100W+快充的游戏本补能，还是为手机、平板、耳机等小设备充电，都能实现高效快充。
协议兼容性方面，IP5381_G2实现了对当前主流快充协议的广泛兼容：输入端支持PD3.2、UFCS、FCP、AFC、SCP，输出端兼容QC2.0/QC3.0/QC3+、PD3.2、UFCS、SCP等标准，同时良好适配BC1.2协议及苹果、三星等主流手机的私有快充协议，无需额外外挂协议芯片。
更具人性化的是，芯片配备三路USB-C接口和一路USB-A接口，任意单口均可独立实现快充输入或输出，集成USB-C DRP协议，用户无需刻意区分“输入口”和“输出口”，随意插拔即可快速握手快充协议，有效缓解多设备充电时的“选口焦虑”。
在能效表现上，IP5381_G2搭载的同步升降压开关系统表现亮眼：在20V/5A满载100W放电场景下，DCDC转换效率可达94%以上，升降压模式下效率超过96%。高效的能量转换不仅显著降低芯片发热，减少产品散热设计空间，还能有效减少能量损耗，让同容量充电宝的实际续航表现更理想。
三、1~6串锂电灵活适配，覆盖从轻薄充电宝到便携储能多种产品

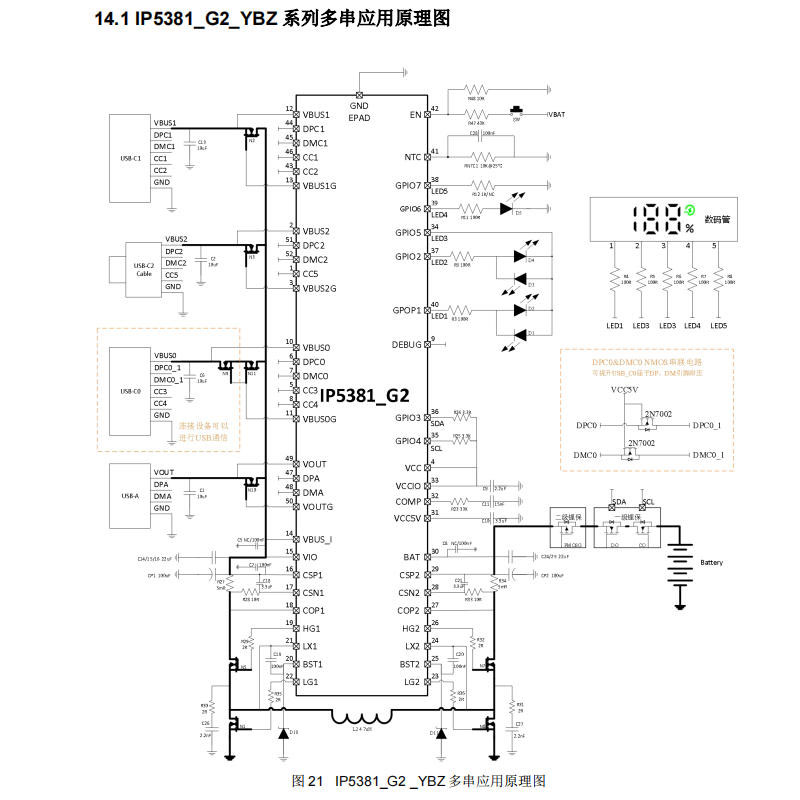

IP5381_G2突出的差异化优势之一，是其对电池规格的广泛适配能力：一颗芯片即可驱动1至6节串联电池组，电池充满电压可在4V至26.4V之间以10mV为步进进行精细调节。
这意味着厂商无需更换主控芯片，就能覆盖多种电源产品：从单节锂电的迷你轻薄口袋充电宝，到2~3串的20000mAh主流大功率充电宝，再到4~6串的大容量户外便携储能电源，均可基于IP5381_G2开发，显著降低了不同产品线的芯片选型、物料管理和固件开发成本。
同时芯片内置智能负载识别功能，可自动检测设备插入与拔出，轻载时自动进入待机模式，待机电流典型值仅50μA，超低功耗模式下可低至10μA，让充电宝闲置数月依然能保留大部分电量，告别“放着放着就没电”的困扰。
四、原生适配新国标，筑牢安全与合规双重防线
随着新国标强制实施日期临近，“信息可追溯、异常可记录”已经成为移动电源产品的硬性门槛。IP5381_G2从设计之初就将新国标合规作为核心目标，内置128KB Flash存储空间，可自动实时记录电池电压、温度、运行时间及异常事件，即便掉电也能完整保存关键数据，通过USB2.0接口连接PC即可直接读取完整日志，满足GB/T 35590标准对产品信息追溯的要求，助力终端产品顺利通过新国标认证。
在电池寿命管理上，IP5381_G2支持电池充电限制电压随时间自动下降，提供50mV/100mV/150mV/200mV多档可选，有效降低电池长期使用的衰减速度，显著延长电池循环寿命。同时芯片内置电池欠压/过压禁用功能，从底层避免电芯在异常状态下继续工作，进一步提升使用安全性。
安全防护层面，IP5381_G2搭建了系统级的多重保护机制：从输入过压/欠压保护、输出过流/过压/短路保护，到电池过充/过放保护、芯片过温保护、电池NTC温度保护，再到ESD 4kV、输入耐压35V的硬件级防护，覆盖各类突发异常场景，从芯片层面筑牢电源产品的安全防线。
五、结语
在移动电源行业从“拼参数”向“拼合规、拼体验、拼效率”转型的关键节点，英集芯IP5381_G2凭借单芯高集成度设计、140W双向快充的出色性能、1~6串灵活适配的能力和原生新国标的合规优势，为终端厂商提供了一套“开发快、成本低、体验好、合规稳”的大功率电源解决方案。它不仅是一颗主控芯片，更是推动移动电源行业向新一代标准升级的重要力量。
