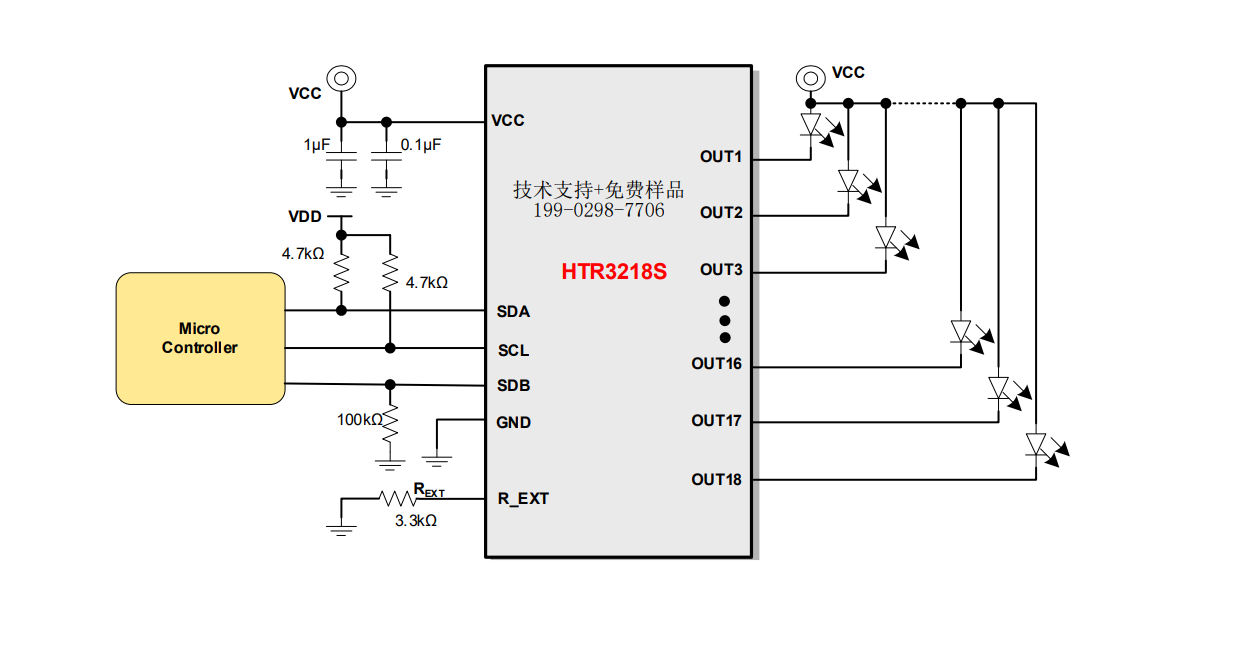

在智能音响、无线音响、手机掌上设备及家电LED显示等消费电子产品中，多路LED指示灯、炫彩灯效或状态显示对驱动芯片的通道数、调光细腻度、独立控制灵活性及通信接口便利性提出了日益严苛的要求。禾润电子HTR3218S作为一款18路LED PWM驱动器，内置256阶PWM亮度调节、每路独立控制、4档输出电流缩放及2档调制频率可选，支持I²C接口连续写数据，以QFN4×4-24L小型封装实现高集成度LED驱动方案，为智能硬件与家电显示提供高性价比国产芯片选择。
产品概况：多通道、细调光、高集成度
HTR3218S采用QFN4×4-24L封装，管脚功能定义清晰（18路OUT、SDB、VCC、R_EXT、SDA、SCL、GND），芯片底部带散热焊盘，确保良好散热。芯片支持2.7V至5.5V输入电压范围，兼容3.3V/5V主流低压系统。
芯片内置18路独立恒流输出通道，每路最大输出电流通过外接电阻R_EXT全局设定（最大38mA），并支持每路独立4档缩放（×1、×1/2、×1/3、×1/4）。每路LED可实现256阶PWM亮度调节，调光细腻平滑。PWM调制频率提供3kHz（默认）和22kHz两档可选，兼顾低噪声与高刷新率需求。芯片支持I²C串行接口，可实现连续写数据，方便主控快速更新多路亮度数据。
核心优点：独立控制、细腻调光、低功耗设计
1. 18路LED完全独立控制
HTR3218S的18个输出通道均可独立编程控制，每个通道的亮度（256阶PWM占空比）和最大电流缩放档位（4档可选）均可单独设置。无论是智能音响的环形灯带，还是家电的复杂状态指示灯，均可通过I²C接口灵活配置，实现丰富多样的动态显示效果。
2. 256阶PWM亮度调节，调光极致细腻
每路LED支持8位（256级）PWM占空比控制，亮度变化平滑无跳变，可呈现呼吸灯、流水灯、渐变色彩等细腻光效，满足智能设备对炫酷视觉体验的追求。256级细分度远超传统简单的几档亮度调节，显著提升用户观感。
3. 4档电流独立缩放，兼顾小电流与高亮度
每路LED输出电流可通过全局电阻R_EXT设定最大电流（最高38mA），并在此基础上对各通道独立选择×1、×1/2、×1/3、×1/4缩放因子。这一机制使得同一芯片可同时驱动不同规格的LED——高亮度指示灯使用×1档，低功耗状态灯使用×1/4档，无需外部限流电阻，简化设计并提升灵活性。
4. 两档PWM频率可选，适配不同应用
HTR3218S提供3kHz（默认）和22kHz两档PWM频率选择。3kHz低频模式适合一般指示应用，可降低开关损耗；22kHz高频模式可有效避开人耳可听频段（20kHz以下），避免在智能音响等音频设备中产生可闻噪声，同时满足高速刷新需求。
5. I²C接口支持连续写数据，通信效率高
芯片采用标准I²C接口，支持连续写数据功能，主控可一次性发送多路亮度数据，极大提高帧率，减少总线占用时间。对于需要快速更新LED状态（如音乐律动、动态跑马灯）的应用，这一特性尤为关键。
6. 低功耗关断模式
通过将SDB引脚拉低或通过软件配置寄存器，芯片可进入低功耗关断模式，有效降低系统待机功耗，符合便携设备及节能产品设计要求。SDB引脚内部建议外接100k下拉电阻，确保上电时GPIO默认为低电平。
7. 内置软件复位寄存器
芯片集成软件复位寄存器，主控可通过I²C指令实现软复位，无需硬件断电，便于系统异常恢复或重配置。
技术特点：专为多路LED显示优化
全局最大电流设定：通过R_EXT外接电阻调节IMAX，计算公式为 IMAX(mA) = 63.3 × 1.2V / R_EXT（需考虑内部16kΩ下拉电阻），设计灵活，适配不同亮度需求的LED。
自动地址递增功能：I²C连续写入时地址自动递增，进一步提升数据传输效率。
宽工作温度范围：-40℃~+85℃，满足消费电子及工业级室内应用环境。
QFN4×4-24L小型封装：底部散热焊盘增强散热能力，适合紧凑型PCB布局。
1.8V/3.3V I²C电平兼容：SDA/SCL支持1.8V或3.3V逻辑电平，无需额外电平转换，简化系统设计。
外部100k下拉电阻建议：SDB引脚需外接100k下拉电阻，确保芯片在上电时默认保持关断状态，直至主控主动使能，避免开机误亮。
典型应用场景
HTR3218S具备18路独立控制、256级细腻调光、4档电流缩放及I²C快速通信等综合优势，广泛适用于以下领域：
智能音响与无线音响
驱动环形LED灯带或多颗状态指示灯，实现语音唤醒呼吸灯、音量动态指示、音乐律动色彩变化等炫酷光效。22kHz高频PWM避免音频噪声干扰，256级调光使光效过渡自然平滑。
带LED显示的手机和掌上设备
为手机背光、游戏手柄指示灯、智能手环等提供多路LED驱动，低功耗关断模式延长电池续航，QFN小封装节省宝贵PCB面积。
家电类LED显示
空调、冰箱、洗衣机、电磁炉等家电的状态指示、模式显示、装饰氛围灯，18路通道可独立控制不同功能指示灯，4档电流缩放适配不同尺寸LED，简化外围电路。
其他消费电子设备
如电子烟指示灯、VR设备状态灯、智能家居控制面板等，均需多路独立调光与紧凑驱动方案。
总结
禾润电子HTR3218S以18路独立LED驱动、256阶PWM调光、4档电流独立缩放、两档PWM频率可选及I²C连续写数据等特性，成为多路LED显示驱动的理想选择。其小型QFN封装、宽电压兼容、低功耗关断设计，在智能音响、无线音响、手机及家电等消费电子领域中表现均衡且高效。对于希望实现丰富多彩的LED光效、简化驱动电路并控制成本的工程师，HTR3218S无疑是一个值得优先评估的高性价比国产多通道LED驱动方案。
