100W大功率多色温手电筒方案芯片选型：FP7208+ECP5702

在网上，我们看到一个做100W大功率便携手电的电源方案设计。一看应用，原来已经是用我们远翔7208芯片

产品：

大功率，多色温手电筒，最大功率100W，多种色温自由调整。

采用DC调光无频闪，风冷散热，全功率常亮。

外置4S动力锂电供电，30W PD快充。 PCB外壳，配和3D打印把手。

采用最大12W的CREE COB灯珠，电压36V，9颗最大108W。3串3并。

散热器的温度超过40度启动风扇。

驱动使用三路FP7208，升压至36V，恒流驱动，DC调光，无频闪。三路可分别调整三种色温的LED。

充电前端使用PD取电芯片CH224K，先PD诱骗到20V。后端再搭配如韵CN3765，锂电充电电路，最大2A。

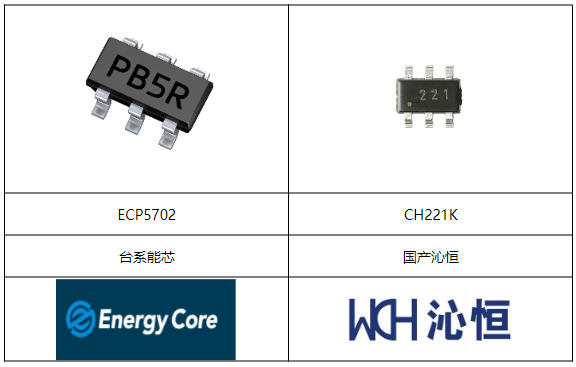

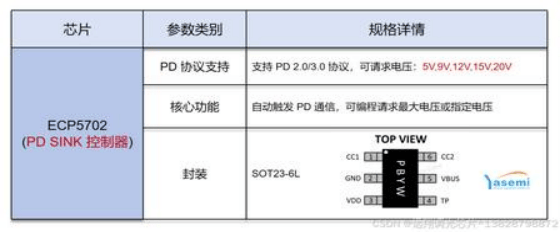

在这里呢，PD取电芯片同样可以采用台湾能芯ECP5702，功能相同，但是引脚耐压到28V，耐压更高。外围元器件更少。

总结：

目前，这套方案，从驱动到充电形成完整方案，已经适用于各类便携灯具应用。比如美容大排灯、LED美容面罩、光疗仪、红光理疗仪等产品，为LED照明设备提供了更轻量化、更高功率、更灵活的供电与调光解决方案。
