SL2516D兼容替代LN2516SFA 降压恒流耐压100V 车灯IC 输出15W功率

SL2516D：兼容LN2516SFA的国产降压恒流LED驱动方案

在车灯照明、电动自行车以及摩托车LED驱动应用中，设计人员经常面临宽输入电压范围、高可靠性、以及简洁外围电路的多重需求。LN2516SFA作为一款经典的100V耐压降压恒流IC，在15W左右输出功率等级中占有一席之地。森利威尔SL2516D，功能、封装及关键电气参数上实现了高度兼容，同时融入了优化控制策略，为工程师提供了一个值得关注的国产替代选择。

核心定位与兼容性

SL2516D是一款专为非隔离式降压恒流LED驱动设计的芯片，其典型应用覆盖8-90V输入电压范围，耐压能力可满足100V等级的系统要求（SW脚最大电压90V，系统设计需预留合理余量）。在输出15W功率（例如12V/1.2A或24V/0.625A）的场景下，芯片能够稳定工作，无需额外散热措施。

从兼容性角度看，SL2516D与LN2516SFA在以下关键维度上高度匹配：

- 封装形式：均采用ESOP8封装，底部散热片连接SW脚，PCB布局可基本兼容。

- 引脚功能：VDD、SW、CS、GND、MODE等主要引脚定义一致，悬空NC脚位置相同。

- 工作频率：约140kHz的固定PWM频率，外部电感参数可沿用原有设计。

- 输出电流设定方式：均通过CS电阻设定峰值电流，平均电流模式确保负载调整率。

因此，SL2516D可直接替换LN2516SFA而无需大幅修改外围电路，降低了升级或备选方案的开发成本。

宽输入电压范围与输出能力

SL2516D的输入电压范围为8V至90V，可覆盖12V、24V、48V、72V等常见车用电池系统。在15W输出功率目标下，芯片内置功率MOS的导通电阻典型值为200mΩ，配合90%以上的转换效率，温升控制在合理区间。输出电流可在100mA至1.5A范围内设定，能够灵活配置不同灯珠串的亮度需求。

控制策略与效率表现

芯片采用固定频率PWM控制架构，典型工作频率140kHz，兼顾了电感尺寸与开关损耗。与峰值电流控制不同，SL2516D工作于平均电流检测模式，这意味着输出电流不受电感纹波或输入电压波动的影响，具有优异的线性调整率和负载调整率——这对车灯应用中电池电压剧烈变化的场景尤为重要。

效率方面，在典型15W输出（24V/0.625A）条件下，系统效率可达90%左右，发热量低，有助于延长LED寿命并简化热设计。

保护机制与可靠性设计

SL2516D内置了针对车灯严苛环境的保护功能：

- 过温调节（Thermal Foldback）：当芯片内部结温超过140℃时，输出电流随温度升高逐步降低，而非突然关断。这种软降额机制可避免热振荡，确保在极端散热条件下灯具依然能维持部分照明。

- VDD欠压锁定与钳位：VDD引脚内置5.8V稳压管，仅需一颗外部供电电阻即可从高压输入取电，简化了辅助电源设计。

- 逐周期电流限制：结合CS引脚采样，实现对功率管电流的实时监控，防止电感饱和或输出短路损坏芯片。

设计便利性：二功能亮度切换

SL2516D通过MODE引脚实现了便捷的高低亮度切换功能：

- MODE悬空或接地：高亮模式，输出100%设定电流。

- MODE接VDD（高电平）：低亮模式，输出电流自动减半，无需改变CS电阻。

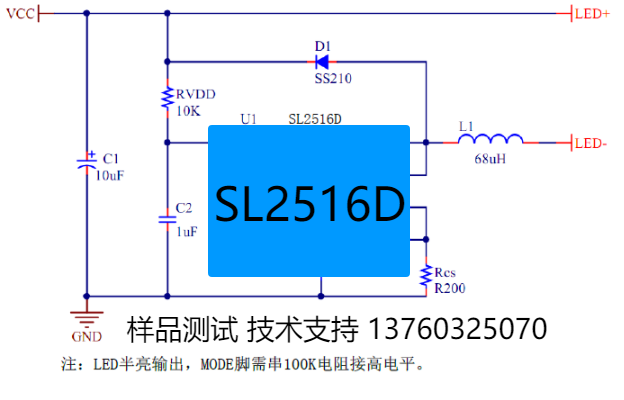

这一特性在车灯应用中非常实用：日行灯与刹车灯、近光与远光、或者夜间行驶降功率模式，都可以通过一个IO口或简单开关实现，避免了外部PWM调光电路的开销。对于需要半亮输出的场景，数据手册建议MODE脚串联100kΩ电阻接高电平，以限制引脚电流。

电感与外围器件选择

为保证连续导通模式（CCM）以维持恒流精度，电感取值需根据输入输出电压关系选择。由于手册已给出最小电感计算公式，实际设计中通常采用47μH~220μH的工字电感或屏蔽电感，额定电流需大于峰值电感电流。电流采样电阻Rcs根据目标LED电流选取，例如0.2Ω对应约1A输出，0.33Ω对应约0.6A输出。

供电电阻R_VDD的设计需确保流入VDD引脚的电流不超过10mA（内部稳压管最大钳位电流），典型设计按2mA工作电流加上负载变化余量即可。

应用场景总结

凭借8-90V宽压输入、最高1.5A输出、140kHz固定频率、以及过温降额保护，SL2516D适用于以下典型场合：

- 直流或交流输入的LED驱动器（前端经整流桥）

- 电动自行车、摩托车、汽车照明：包括前大灯、日行灯、转向灯、尾灯

- RGB背光LED驱动：需要多路恒流且调光便利的场景

- 低压工业照明：24V/36V/48V总线供电的LED灯具

结语

SL2516D作为森利威尔国产降压恒流LED驱动芯片，在电气参数、封装引脚、控制方式上与LN2516SFA高度兼容，能够以更低的设计风险实现直接替换。同时，其平均电流控制模式、内置140℃过温调节、MODE脚二功能亮度切换等特性，为车灯及宽压LED驱动提供了可靠且易于量产的技术方案。对于正在寻求稳定、可长期供货的国产降压恒流IC的硬件工程师而言，SL2516D是一个具备技术竞争力的实际选择。
