串口转WIFI无线模块楼宇BA空调温控机组无线采集改造案例

1、项目概况

某甲级商务写字楼建成投用已八年，楼宇自控（BA）系统原有空调机组监控依赖RS-485总线布线连接。随着租户调整与楼层功能改造，多处空调末端、温控阀组、新风机组的通讯线路出现老化断裂，加之部分新增区域装修时未预留弱电管线，全楼36台空调机组、128个末端温控点位中约三分之一处于监控失联状态。物业运维人员只能每日逐层巡检记录运行参数，无法实现集中调度与节能优化，夏季供冷高峰期因空调负荷不均衡导致的能耗浪费约占总空调能耗18%，且租户投诉室内温度不均的工单每月超过40单。若重新布设RS-485总线需大面积开凿吊顶与墙体，施工周期长且影响租户正常办公，传统有线改造方案可行性极低。

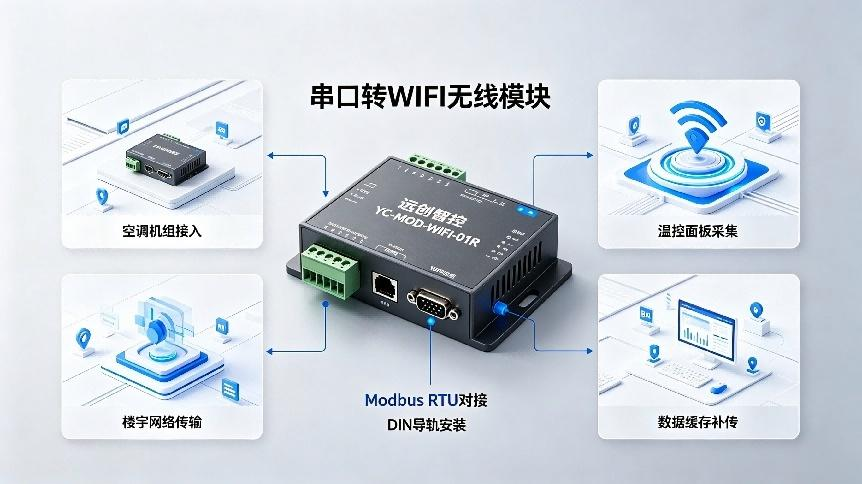

项目核心需求为在不破坏现有装修、不影响楼宇正常运营的前提下，完成全部空调机组与温控点位的无线化接入，要求兼容原有BA系统ModbusRTU协议，支持RS-485、RS-232多种串口设备接入，运行数据通过楼宇现有WIFI网络回传至BA监控平台，数据采集频率不低于每分钟一次满足能耗分析要求。设备安装简便无需专业施工队，物业电工即可完成部署，配置方式直观便于日常运维管理。项目采用远创智控YC-MOD-WIFI-01R串口转无线WIFI数传模块作为楼宇设备无线接入节点，构建免布线楼宇自控数据采集网络。

2、项目实施方案

全楼36台空调机组电控箱内各安装一台YC-MOD-WIFI-01R串口转无线WIFI数传模块，模块通过DIN导轨卡装在配电箱空余位置，串口端与空调机组控制器RS-485通讯口连接，采集送风温度、回风温度、风机运行状态、过滤器压差、冷热水阀开度等运行参数。128个楼层温控点位按区域汇聚至楼层弱电井，每8至10个温控阀共用一台YC-MOD-WIFI-01R串口转无线WIFI数传模块，通过RS-485总线手拉手连接各温控执行器，实现多点位数据集中上传。模块统一取自电控箱内24V直流电源，无需额外布设供电线路。

YC-MOD-WIFI-01R串口转无线WIFI数传模块支持WEB图形化配置界面，物业运维人员通过笔记本电脑接入模块默认热点即可完成参数设置，包括楼宇WIFI接入、串口波特率、数据上传周期、BA服务器地址等，全程无需输入AT指令，普通电工经简单培训即可独立操作。模块工作在Modbus透明传输模式，原有BA系统下发的寄存器读取指令通过WIFI网络透传至空调机组串口端，设备返回的寄存器数据同样原路回传至监控平台，上位机组态软件无需任何修改即可识别所有接入设备，实现与原有有线监控完全一致的管理体验。

针对楼宇内墙体遮挡、人员流动造成的无线信号波动，YC-MOD-WIFI-01R串口转无线WIFI数传模块内置智能重连与数据补传机制，当通讯短暂中断时模块自动缓存采集到的运行数据，网络恢复后按时间戳补传至服务器，确保能耗统计数据完整连续。模块支持定时采集与主动上报两种工作模式，空调机组关键告警参数（如风机故障、滤网堵塞、温度超限）采用主动上送方式，告警延迟不超过3秒，满足设备故障快速响应要求。楼宇BA监控中心统一管理所有在线模块，运维人员在中控室即可查看全楼空调运行状态，根据室外温度与人员密度动态调整各区域供冷策略，实现精细化节能管控。

项目实施仅用时两周完成全部点位部署，未进行任何墙体开凿或吊顶拆除施工，全程未干扰租户正常办公。改造后空调系统在线监控率从67%提升至100%，物业人工巡检工作量减少70%，温度不均类租户投诉下降85%。通过集中调度与负荷优化，全楼空调月度能耗降低16%，年节省空调电费约28万元，投资回收期不足一年。YC-MOD-WIFI-01R串口转无线WIFI数传模块宽温设计适配空调机房夏季高温环境，稳定运行半年无通讯中断或设备死机情况，其小巧体积与导轨式安装方式完美适配楼宇配电箱内有限空间，成为既有建筑BA系统无线化升级的理想方案。
