至为芯IP6538：集成14种快充协议的双口降压输出控制器

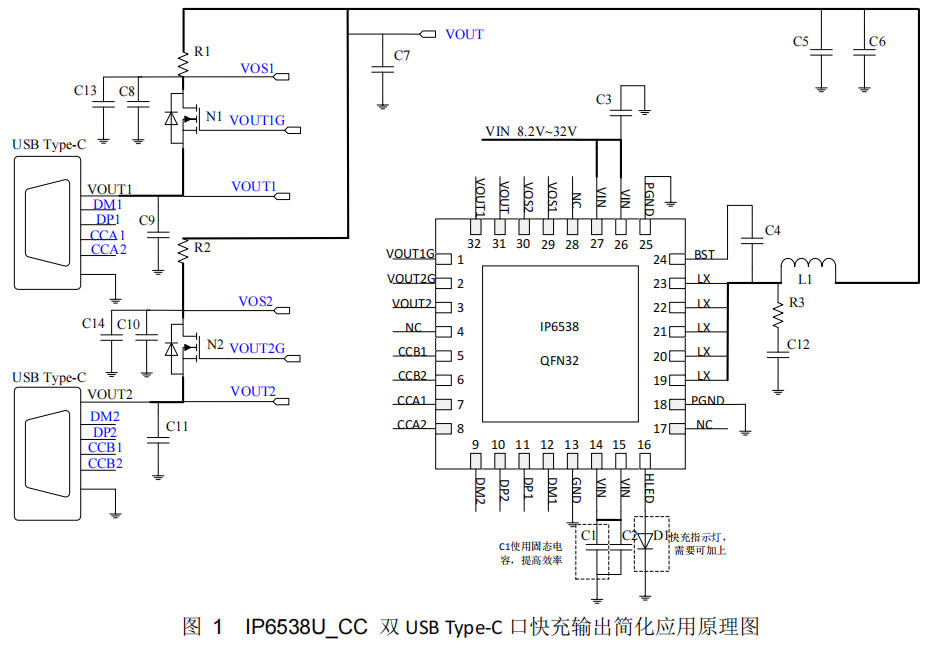

IP6538是英集芯面向车载充电器、快充适配器和智能排插推出的同步开关降压SOC，内部集成功率MOS和14种快充协议引擎。与需要外挂协议芯片或分立识别电路的双口方案不同，这颗芯片把降压控制环路、双口插拔检测、PD3.0/PPS、QC、FCP、SCP、AFC、MTK PE、SFCP、VOOC以及BC1.2/Apple/Samsung等协议全部收进QFN32封装，外围只需配好电感、电容、两颗外扩NMOS和10mΩ采样电阻即可工作。输入耐压覆盖8.2V到32V，适配12V乘用车和24V商用车点烟器母线；输出电压3V到20V按协议自动切换，最大输出功率45W。对正在从单口方案升级双口、或希望把分立协议芯片并入主控来压缩BOM的工程师来说，IP6538提供了一条外围改动量较小的迁移路径。

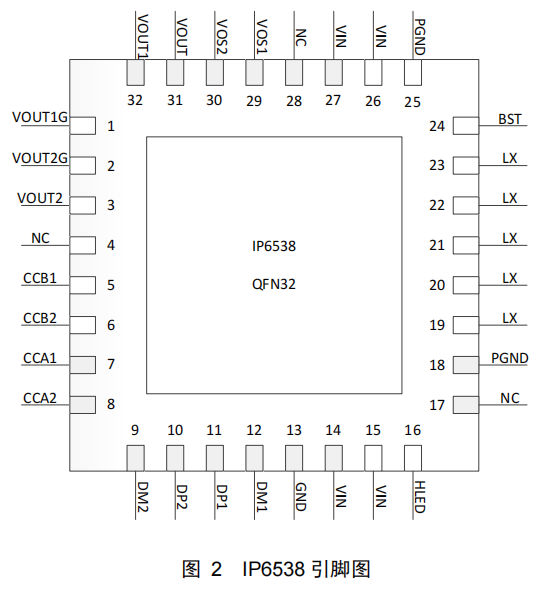

从规格来看，IP6538的几个关键指标决定了它在双口宽压场景下的可用性。同步降压部分开关频率150kHz，内置功率管，12V转5V/3A板端效率96.5%，24V转5V/3A效率95.3%；双口同时输出5V/4.8A时，12V输入效率95.3%，24V输入效率94.1%。输出具备CV/CC特性——轻载恒压、过载转入恒流并降压，配合线补功能每增大1A输出电压抬升50mV，补偿线材压降。协议方面，IP6538U_CC支持双Type-C口，IP6538U_AC支持A+C组合，IP6538U_AA支持双A口；C口广播PDO 5V/3A、9V/3A、12V/2.25A，PPS覆盖3.3V到11V，20mV步进。保护机制覆盖输入过压、欠压、输出短路、DP/DM/CC过压、过温关断及打嗝重启，ESD HBM 4kV，结温范围-40℃到150℃。QFN32封装带裸露散热焊盘，热阻40℃/W，手册对VOS采样走线从10mΩ电阻两端平行引出、LX节点面积控制、BST靠近管脚等Layout要点有单独说明。

在车充和排插开发中，几个反复出现的问题恰好被这些参数覆盖。首先是多协议并存导致物料堆叠：传统双口方案用两颗降压IC加独立协议小板，BOM超过20颗；IP6538把14种协议全部集成，外围只剩功率级被动件，单芯片即可完成双口快充。其次是双口同插时的功率分配：任意一口单独使用均可快充，双口同时插入则自动回退5V，总功率5V/4.8A，不需要外置MCU做仲裁逻辑。第三是车载输入波动：冷启动或负载突卸时母线可能跌到8V以下或冲高，IP6538的宽输入窗口配合OV/UV保护，异常时关断、恢复后自动重启，避免后级设备受损。第四是长线压降导致充电变慢：线补功能按固定斜率抬升输出电压，维持末端电压。第五是采样精度对限流的影响：手册明确要求10mΩ电阻选用1%精度、100ppm温漂的合金电阻，VOS走线从电阻两端直接引出，防止PCB阻抗引入限流偏差——这个细节在量产中直接决定CC阈值的一致性。

落地到具体产品，IP6538主要出现在以下几类设备中。车载充电器：点烟器取电，12V/24V通用，IP6538U_AC做A+C盲插，任一口均可快充，双口同插回退5V给两台手机同时充电，QFN32封装加单面布局可放入小型铝合金外壳。快充适配器：输入来自4节锂电串或DC 12~24V导轨，输出PD3.0给笔记本或手机，一片IC替代"降压+双协议"两颗方案。智能排插：AC-DC后级用IP6538做双口输出，配合DCP和QC协议兼容多数设备。这些产品的共同特征是输入电压不稳、需要双口输出且任意口支持快充、PCB面积紧张，IP6538的集成度恰好对应这些约束。

至为芯作为英集芯授权代理商，为IP6538客户提供QFN32样品、三种双口配置的参考原理图、BOM及PCB Layout检查清单。参考设计中10μH电感建议DCR小于12mΩ，输入电容耐压大于35V，输出采样电阻选用1206封装1%精度合金电阻，Layout时VOS走线从电阻两端平行取线、RC缓冲电路靠近LX放置以控制环路面积。针对客户在定型阶段常遇到的双口插入检测抖动、线补斜率与线阻不匹配、PPS电压步进配置、VOOC定制料号申请流程等问题，技术团队可结合手册第9~13节逐项协助排查。在双口快充SOC参数趋同的阶段，外围器件选型和PCB布局的合理性往往决定量产良率和长期可靠性。
