热电联产Modbus双主站通讯难题解决方案多主多从Modbus智能网关应用

一、项目背景与通讯痛点

某热电联产项目，锅炉辅机、循环水系统配置多台Modbus‑RTU采集终端，采集风机、水泵的运行状态、电气参数、温度压力等现场信息。项目配置两套上位主站，DCS负责机组生产控制与设备联锁保护；EMS能源管理系统完成全厂水、电、热能耗采集，实现能耗对标与节能分析。

Modbus‑RTU总线仅支持单主站工作，DCS、EMS直接同时轮询现场RTU终端会造成总线报文紊乱，通讯时断时续，一旦DCS无法可靠读取辅机状态，将直接威胁机组安全运行。

现场线缆已经敷设完毕，不允许重新布线；DCS、EMS软件版本已经固化，不允许大规模修改程序逻辑，同时不希望替换现有现场 RTU采集终端，需要一套可靠方案实现两套主站同时获取辅机设备数据。

二、现场应用工况与改造需求

现场多条RS‑485总线接入多台辅机Modbus‑RTU采集终端，DCS、EMS均需要读取辅机运行参数；DCS保障设备联锁实时性，EMS完成能耗统计。

改造核心需求：

DCS、EMS两套主站并行采集现场RTU终端数据，互不影响；

利旧现有布线、现有RTU终端，不改动两套上位系统原有程序逻辑；

支持通讯故障告警，方便定位故障设备；

适配热电厂控制柜高温、强电磁干扰工况，支持DIN导轨安装。

三、系统整体解决方案

控制柜部署捷米特多主多从智能Modbus网关。网关作为RS‑485侧唯一主站，对接多条现场RS‑485总线，主动采集全部辅机 RTU 终端数据并在网关本地完成缓存。

网关以太网侧提供Modbus TCP从站服务，DCS、EMS作为独立TCP主站读取网关缓存数据，两套上位不再直接访问现场485总线，彻底避免多主站总线冲突。

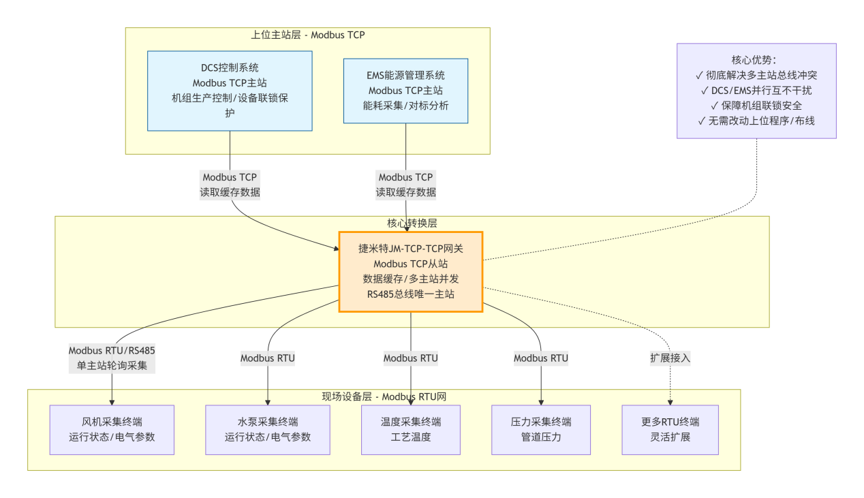

系统架构

网关具备电气隔离防护，可抵抗现场强电磁干扰，标准DIN导轨安装，适配热电控制柜安装条件。

四、现场调试与功能实现

通过网关WEB管理页面完成配置，保存重启后网关自动轮询所有现场RTU终端，完成数据缓存。DCS与EMS分别建立Modbus TCP以太网连接访问网关，读取缓存后的设备测点。

正式投运后实现以下功能：

DCS、EMS独立并发访问，不存在总线抢占冲突，通讯稳定，无数据异常、报文报错；

DCS可靠获取辅机运行状态，保障机组联锁保护正常执行；EMS稳定采集能耗数据，支撑全厂能耗统计分析；

现场RTU终端断电、线路故障时，网关输出故障告警，DCS画面、EMS平台均可接收报警，快速定位故障点位；

全部复用原有现场设备与布线，上位程序无需改动，项目落地周期短。

五、项目应用成效与价值总结

网关依靠主动采集缓存、多TCP主站并发访问能力，解决热电项目DCS控制系统与EMS能源管理系统双主站访问同一批Modbus RTU设备的通讯痛点。项目最大化利旧原有设备，规避总线冲突带来机组安全隐患，一套现场数据同时支撑生产控制和能源管理业务，节约项目投资。该方案同样适用于垃圾焚烧、制药、冶金等DCS+EMS共存的工业场景。
