大功率Mesh自组网｜WLT2422Z‑S工业ZigBee模块实战测评与组网踩坑分享

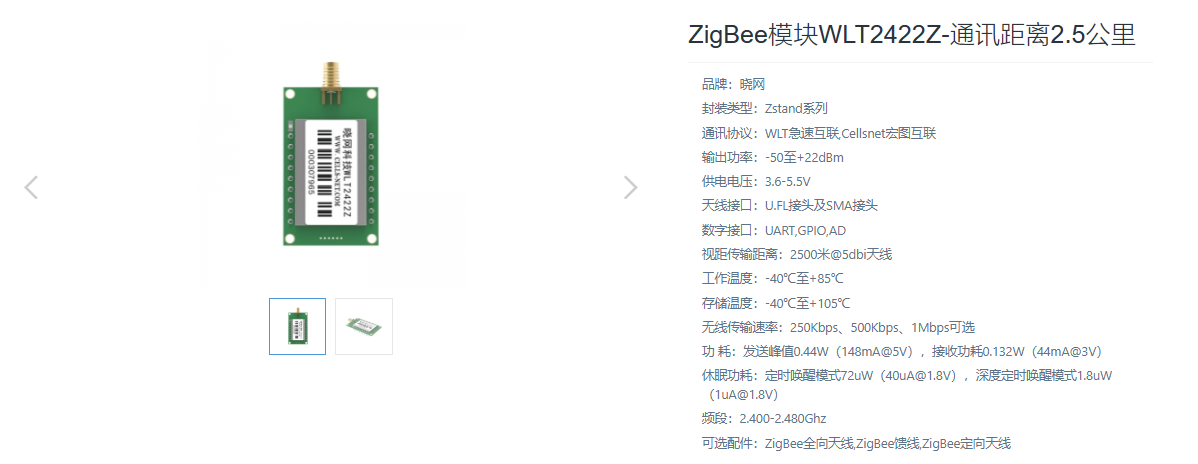

WLT2422Z-S 后缀-S 代表SMA 外置天线接口，2.4G 工业 ZigBee 贴片模块，供电 3.3‑5.5V，发射功率‑50~+22dBm 可调。

⚠️重点提醒：标称2500 米视距为 5dBi 天线、无遮挡理想测试条件，实际项目存在墙体、金属遮挡，传输距离会明显衰减，方案设计不能直接套用标称距离。

模块核心硬件亮点：接收灵敏度‑106dBm，链路预算 128dBm；普通休眠＜8μA，深度休眠可低至＜1μA，非常适合电池供电低功耗终端；硬件支持 TTL/RS232/RS485；拥有 16 个标准 ZigBee 通道，另有9 个扩展抗干扰通道，需联系厂商开通，不可直接使用；宽温‑30℃~+80℃，尺寸 27×48mm。

软件搭载自研mesh 对等无线路由协议，采用时间‑空间权值均衡选路，路由建立速度快；配套 WltZigBeeCfg 配置软件、评估 SDK、原理图、PCB 封装库，支持点对点透传、主从轮询，支持固件定制。

项目调试 4 个高频踩坑总结

1、业务带宽误区，不要用 ZigBee 传输图片、视频

模块无线速率最高 2Mbps，默认 250Kbps，定位短数据包物联网通信。

❌不适合图片、视频等高带宽流媒体。

✅适合：传感器采集、开关量、报警、MODBUS 短帧指令；主机模式下单包建议有效数据≤60 字节，最大不超过 100 字节；可替代有线 RS485 布线。

2、网络孤岛问题：网关在线，部分节点自成子网

常见诱因：

①PanID 网段配置不一致；②金属遮挡、电机 / Wi‑Fi 带来 2.4G 强干扰，节点搜不到网关路由。

3、单现场多套 ZigBee 子网，信道规划不能只避开 WiFi

子网信道互相错开，不要选用相邻信道，规避邻频串扰；

不同子网 PanID 必须区分，即便信道不一样，PanID 冲突会造成网络紊乱；

不要全部节点开满22dBm 满功率，大功率信号容易跨区域溢出干扰其他网络；

扩展抗干扰通道需要联系厂商开通授权；

不同子网设备物理位置拉开距离，减少空中数据包碰撞。

4、同芯片模组价差巨大，射频与协议栈两者缺一不可

射频一致性是硬件底线；到多节点工业现场，协议栈固件成熟度带来的差异会被放大。

不少低价模组使用裁剪版通用协议栈，实验室少量节点测试表现尚可，一旦现场几十上百节点组网，容易出现丢包、掉线。WLT2422Z‑S 出厂完成射频一致性校准，内置自动重试重传、休眠管理、权值均衡路由逻辑，配套完整软硬件资料。

⚠️硬件实操重要提醒

SMA 版本上电前务必接好合格 2.4G 天线，禁止不带天线上电；天线 VSWR≤1.5，天线远离金属壳体，防止射频反射损坏模块射频电路。

适用场景：工业传感采集、智慧农业、野外电池供电采集终端。

欢迎各位同行在评论区交流项目实战经验。
