HART多变量电流输出转换器｜水处理DCS与手操器并行访问改造

一、项目背景与通讯痛点

某市政污水处理厂，水池液位、进出水压力、pH等大量HART智能仪表接入DCS系统，DCS系统作为HART主站，通过4‑20mA+HART回路采集现场仪表数据；日常运维工作中，维护人员经常需要携带 HART 手操器到现场对仪表进行参数修改、量程调校。

传统回路架构下，DCS主站和HART手操器不能同时采集解析HART数字数据；手操器在线调校仪表的时候，会抢占HART总线会话，容易造成DCS侧HART数字数据短暂丢失；同时DCS系统无法记录手操器调试过程中仪表的实时动态参数，调试过程中数据无法同步上传DCS。如果新增一套独立HART采集系统，需要新增布线、改造DCS机柜，改造成本高。

项目需求：DCS系统、HART手操器可以并行对HART仪表开展操作，DCS侧依然可以同步获取仪表多变量与实时数据，无需改动DCS原有控制逻辑。

二、现场应用工况与改造需求

1. 原有DCS作为HART主站保持不变，4‑20mA模拟信号用于工艺调节联锁；
2. 允许现场HART手操器接入回路进行仪表调校、参数设置，调试过程DCS不丢失数字采集数据；
3. 转换器可以监听HART总线上交互数据，转换为Modbus‑RTU输出给到DCS的RS485接口；
4. 适配水处理厂控制柜潮湿、电磁干扰工况，支持机柜内安装；
5. 不改动原有仪表布线，尽量减少系统停机时间。

三、系统整体解决方案

选用捷米特JMT‑H24‑H202 HART多变量转换器，接入HART仪表回路，模块工作模式设置为监控转 MODBUS‑RTU（自定义）模式。 DCS继续作为HART主站与仪表通讯；当运维人员接入HART手操器（副主）进行参数修改、量程标定作业，转换器监听 HART总线上面的通讯报文，抓取仪表返回的动态变量、状态信息，将监听得到的数据转化为标准Modbus‑RTU，经由RS485接口送入DCS系统RS485通讯端口。

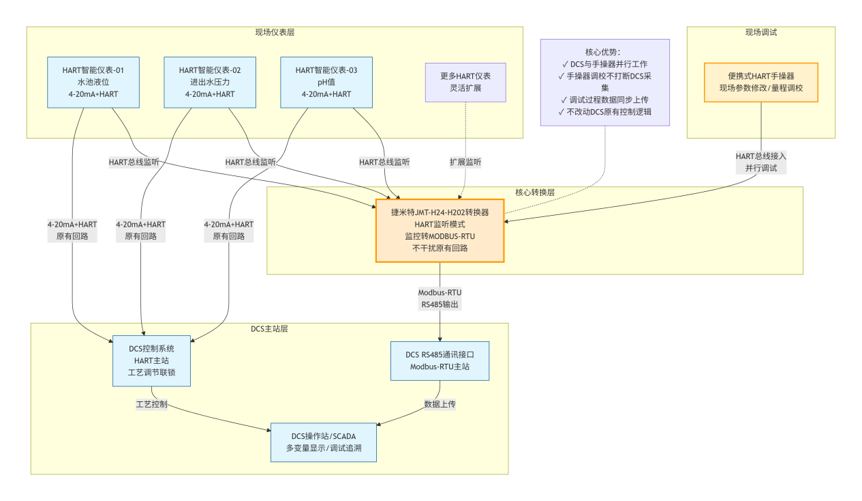

系统架构：

通过配置软件设置监控指令，转换器抓取总线上有效仪表应答数据；模块支持断电记忆，调试完成参数保存，重启无需重设。

四、现场调试与功能实现

1. 完成仪表与转换器接线，确认DCS原有4‑20mA、HART通讯正常，工艺控制不受影响；
2. PC连接转换器配置软件，工作模式切换为【监控转MODBUS‑RTU (自定义)】，配置监控指令，设置HART通讯周期；
3. ModScan32测试寄存器数据读取，确认可以正常采集 HART 变量；
4. 现场接入HART手操器，在线修改仪表量程、参数，验证手操器调试期间，转换器依然持续输出Modbus数据，DCS无数据断流；
5. DCS程序完成Modbus轮询，将监听采集到多变量、状态送入DCS画面。

投运达成效果：

1. DCS控制系统与HART手操器可以并行工作，手操器调校仪表过程不会打断DCS的数据采集；
2. 完整保留原有DCS控制、联锁逻辑，无需大规模改造硬件；
3. 调试过程中仪表实时变量、状态信息同步上传DCS，方便事后追溯调试过程数据；
4. 充分利旧全部现有HART仪表与线缆，降低数字化改造投入。

五、项目应用成效与价值总结

本方案利用转换器的HART监控模式，解决DCS主站与手持HART手操器并发访问HART仪表的数据冲突难题。在不影响生产控制前提下，实现调试作业与系统数据采集并行，便于运维追溯仪表调校记录，降低系统改造的硬件投入。该方案适用于市政水务、电厂、化工等需要频繁使用手操器对HART仪表维护的工业场景。
